Как вам такое применение коптера ?
Может лучше подрезать.
Оно-то может и так. Не могу сказать, что руки у меня растут из того самого места, да только стоят 7728 действительно столько, что страшно ножик в руки брать. Пока полетаю так.
На Али уже некоторые товары дороже чем у нас в розничных магазинах, так что обойдусь одним комплектом.
Выход всегда есть. Али тоже можно наклонять, если знать как. Есть хороши купоны типа 4/5$, если интересно подробнее на мипед читать. Я себе так пропеллеры от мавика взял со скидкой и кэшбэком.
Полетать ещё толком не удалось - всё времени или погоды хорошей не хватает, только опробовал недавно. По ощущениям они чуть мощнее штатных, т.к. на холостых коптер уже взлететь пытается. Думается время полёта может сократиться. Надо газ уменьшить что ли для холостых хотя бы.
Судя по фотографиям у Вас обе имеют только 2 дб (i) это самая плохая за такую стоимость.
Да, теперь кажется это понимаю. Просто не думал что так сильно влияет усиление на передатчике.
В-третьих пагоды с круговой поляризацией с левой или с правой должны быть одинаковые по поляризации на приёме и передаче
Про это в курсе, всё с правой.
В-четвёртых если вместе с ними использовать “сосиську” с диполем и линейной поляризацией то взаимные потери будут -3дб…
Про это тоже в курсе в теории, на практике как-то пока разницы не заметил.
Спасибо за советы, буду теперь думать: или клевер самому сделать или купить на 5 дБ что-то с правой поляризацией.
Нужен совет. Купил 2 вот такие
Пагоды на Али, разобрал коптер и начал тестировать на уровень сигнала. С родной сосиской уровень сигнала вблизи максимум 85 (на родном патче и самодельной спиральной), через стену - 72 и 67 соответственно. Подключаю любую пагоду и уровень сигнала при наведении на неё максимум 51, через стену или если отойти на метра 3 застывает на 30, т.е. вообще не ловит. Возвращаю назад - всё снова ок. Пробовал вместо родной сосиски ставить спиральную - отличный снова уровень сигнала. Что я делаю не так? или это пагоды такое УГ ?
P.S. попробовал поставить пагоду Emax на пульт, а сосиску на квад- 85 вблизи, через стену до 75 доходит.
У коптера стандартный диполь на внешнем передатчике.
Я вот думаю если поменять его на клевер или пагоду ситуация может в корне поменяться.
Вроде раньше тут такого не обозревали. Приехала мне с Али спиральная антенна Aomway. Первым делом начал смотреть как она сделана. Выполнена вполне качественно, но вот по размерам спирали есть вопросы. Начал сравнивать с калькулятором. Грубо для 5,8 Ггц и 7 витков получим:
Длина спирали l2: 86.9 мм,
Внутренний диаметр спирали d2: 16.5 мм
Шаг спирали (между центрами) s: 12.4 мм
Диаметр провода dw: 1 мм
Минимальная сторона квадратного рефлектора d3: 56.9 мм
Измерил для 7 витков у Aomway:
l2=80 мм
d2 = 16.7
dw: 1 мм
d3: 36 мм
В целом самый большой вопрос по шагу намотки, и рефлектору. Шаг для частоты 5735 (стоит у меня) вообще 12.6, а здесь получается 11,4. Рефлектор вообще непонятный: маленький и не могу понять есть ли хоть какой-то экран. Кроме того не увидел согласующего треугольника.
Впереди полевые испытания (когда погода наладится) + сравнение со своей (сделанной вручную) и со стоковым патчем. Пока Пагоду на коптер ставить не буду, а потестирую на диполе.
Из чего делали направляющие(3шт.) на спираль?. Себе тоже сделал, перепробовал с десяток вариантов с разными параметрами навивки, остались три самых лучших, через стены по RSSI не хуже BlueSky, даже две лучше, на дальность пока не пробовал.
Из оргстекла диаметром 8 мм. Сделал почти как здесь, но применительно к 5,8 Ггц. Скажу честно повторять не стану и никому не советую, т.к. очень тяжело вымерять, сверлить, метчиком нарезать, клеить, паять и т.п. Вся заморочка в том, что на 2,4 в разы легче было бы делать. Просто хотелось попробовать. Если нужно ссылки на все комплектующие могу выложить. RSSI сравнивал со стоковым патчем - точно не хуже.
Закупился на прошедшей распродаже на Али всячиной, вот пришли мне пропеллеры от мавик 7728. Они тяжелее родных где-то на грамм. Вопрос у кого есть такие же: вы их как-нибудь балансировали или верите производителю? Просто они заклёпаны и проверить балансировку на весах нет возможности.
Кстати если кому интересно появились на Али по цене US $7.99 - 15.59, в общем уже выгоднее.
Раз тут уже пошла такая тема, то выложу и свой вариант недавно сделанной, но ещё не испытанной спиральной антенны. Следующий этап - установка пагоды под передний луч.
судя по ссылке подшипники закрытые
Да подшипники закрытые и проверить количество смазки нет возможности, но продавец проверенный и не шлёт откровенный брак. Поди найди ещё хорошие подшипники. И закрытые подшипники тоже имеют свои плюсы с учётом того, что поставил 1 раз и ничего разбирать не нужно пока работают. Тут кому уже как: кто-то летает, а кто-то смазывает. Можно долго спорить на эту тему.
По сути вопросы касаются возможного увеличения дальности сигнала управления и видео. Как понимаю вопрос решается в первую очередь заменой антенн.
Если будете брать ПРО, то летайте пока учитесь на штатных, в прямой видимости на 1-1,5 км вполне хорошо летает. Потом поймёте нужно ли менять на что-то.
Так же интересуют варианты замены штатной камеры, если уж совсем с ума сходить.Есть ли вообще в этом какой то смысл по опыту тех кто менял. Но это на перспективу, если вообще оно надо.
Для полётов по ФПВ штатной камеры вполне достаточно. И для любительской съемки тоже.
Плюс посоветуйте, пожалуйста, конкретные доп. батареи, что на сегодняшний день стоит купить из них.
Может что еще сразу подскажете купить. Запасной корпус, винтики-шпунтики - это тоже закажу. Возможно скажете пропы поменять.
Комплект запасных пропеллеров будет в коробке. Никакие винтики ИМХО не нужны.
Лучше не хватайтесь за всё сразу, а купите сам квадрик и полетайте немного. Потом со временем поймете, что ещё нужно. Можно взять из мелочей, например, станочек для балансировки пропеллеров на магнитах. Ну или не брать, а балансировать на иголке и т.п., как тут некоторые делали.
Вот сразу в тему - есть ссылочка на подшипники?
Но для начала надо знать какие у вас стоят в моторах, без разбора никак.
Кажется разобрался
Спасибо за фото. Конечно не такую реализацию я себе представлял: сильно торчит, длинный кабель + 2 разъёма. Это дополнительный вес какой, причём со смещением центра тяжести назад. Я думаю над вариантом укоротить коасиальный кабель Пагоды до основания и припаять к пигтейлу (тонкому коаксиалу). Разместить где-то под лучом, как многие клевер ставят.
закажу я ему все ж таки “клевер”
Если думаете заказывать - изучите этот вопрос, т.к. дешевые клевера Китайцы делают как попало. Там важен каждый “мм”, а у них ошибки почти в “см”. Об этом на форумах писали. Тут лучше сделать самому, да только непросто это и крашеустойчивость клевера не очень.
Я на корпус квадрика вынес антенну (пагода).
А вот с этого момента можно поподробнее? Интересует место и способ крепления. Я просто тоже заказал Пагоду Realacc и пигтейлов парочку с Али, теперь думаю как буду соединять и где крепить лучше на коптере. + Буду собирать Спиральную антенну (тоже разные мелочи для этого едут с Али). Если опыт окажется удачным - потом выложу фотоотчёт (если меня никто не опередит в ближайшие пару месяцев).
Я тоже в конце действий пилота не понял. Вижу что коптер не слушается, но зачем жать вниз до упора, когда вроде управление поймал? Чтобы землю клюнул?
стОит ли тратить деньги, которых всегда не хватает ?
Это каждый решает сам. Я вот на велике обычно куда-то выбираюсь и возить лишний вез за плечами не вижу смысла. Снимаю пропы, раскидываю все по пакетикам в рюкзаке и поехал.
Вполне терпимо они балансируются. Брал на бангуде.
Разобрать и по весу лопастей. Из 8шт корректировки потребовали 2 лопасти. Точности 0,1г вполне достаточно.
Эти же лопасти вроде как длиннее родных, т.е. наверно и нагрузка больше. Время полёта не сократилось? Может их подрезать как вариант
Можно и точнее отбалансировать на весах с точностью 0,01. В Китае таких весов валом.
Пробовал складные. На центральную ось садятся не плотно.Вибрация бешеная. Как их балансировать х/з. Не понравились категорически.
Так о том и речь. Типа которые родные никуда не годятся: они больше, не плотно садятся и дисбаланс жуткий. От мавика стоят как хорошая АКБ, да ещё всё равно колхозить потом (а если неудачно просверлить?). Смотрел в сторону Zino - тоже не вариант с их специфическим креплением. На Али конечно есть варианты от нонеймов, но почти все на диаметр вала 3 мм да и как они себя покажут - лотерея. Я задался целью, но достойных вариантов пока не вижу. Казалось бы что стоит китайцам сделать качественные пропы за адекватную цену … Похоже придётся пока по старинке снимать при перевозке в рюкзаке.
Hubsan H501S Advanced DalProp Triple Blade Props LOS Snow Flight
Да вроде уже обсуждали тройные пропы. Ну эти короче, может чем и лучше. Однако цифр, что изменилось, я не видел. Лучше бы складные найти по адекватной цене и качеству.
H906A v1.1.17-пульт., H501S v2.1.50 v1.1.46-дрон. Калибровку не требует как то так…
Т.е. я так понимаю 1.1.46 идёт бескалиберная сразу или у вас такая стоит и не требует калибровку компаса?
На мой взгляд - нет. Дрон всегда быстрее и больше ловит спутников, чем пульт. Особенно, если пульт еще неудачно держат руками (экранируют антенну GPS). Поэтому, если делать доп. антенну, то в пульт и не увеличивать вес дрона без нужды.
Пришёл к тому же мнению. Сделал только на пульте - теперь пульт ловит чуть быстрее коптера 😃
Думал, из чего сделать вращающийся столик и тут осинило,проигрыватель грампластинок. Как идея?

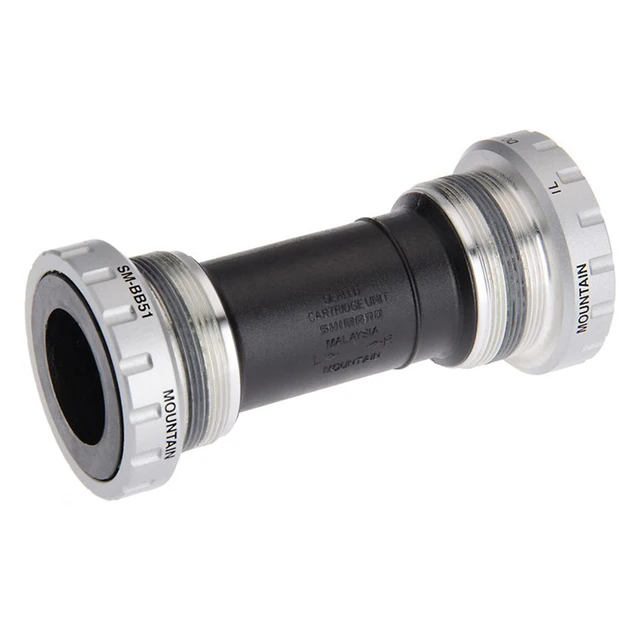

У меня есть вариант проще. Вообще ничего делать не надо. Просто лежит запасная каретка аля shimano SMBB-51. Откалибровал Акселерометр за 1 минуту с 1 раза.
Владельцы Zino подскажите размеры своих пропеллеров и диаметр отверстия (на валу) зажима. В интернете что-то не нашёл такой информации. Ищу вариант складных пропеллеров на H501S, а то от мавика дороговато как расходник.
Не совсем то что нужно, это для балансировки, а силовой кабель как?
Вот так ru.aliexpress.com/item/…/32851514886.html и так ru.aliexpress.com/item/…/32961375801.html
Для 2-х АКБ можно и не паять: ru.aliexpress.com/…/3044010_32960242333.html
На 3 шт. такие не нашёл.
заказал плату параллельной зарядки
Как по мне так лучше для 3-х (перемычкой и для 2-х) одинаковых АКБ спаять самому разводку с 1 балансировочного разъёма на 7 пин. Таким образом все 6 банок на 3-х АКБ будут балансироваться.
А при этой параллельной зарядке нужно чтобы сопротивления и ёмкости всех АКБ были одинаковы.
А вот провода ОКАЗЫВАЮТ влияние - т.к. эта рамка принимает волну в диапазоне примерно 1500 МГц - а это высокочастотная волна, на которую много чего может влиять и особенно кусок провода БЕЗ внешней оплетки запитанной на массу, те-более такой длинной как на вашем фото (такой проводок надо делать МАКСИМАЛЬНО коротким). Вот как я на своем пульте делал
Возможно покороче и вправду надо подумать, но вот насчёт эффективности оплётки на такой частоте я очень сомневаюсь: тут уже фольга нужна (которую не припаять нормально).
Да в общем ладно с ним с пультом - тут проще, он если что в Китай не улетит. Основная идея была на коптере сделать более уверенный приём, почему спутники вообще ловиться перестали не могу понять.
ставите трекер, звоните в полёте,и пишите звук на телефон так можно
Напомнило запись видео на телефон с экрана компьютера.
А почему в кваде паяли антенный кабель от модуля жрс к белому проводу компаса, у вас вообще компас что то показывал на пульте?
Это визуальный обман, ничего я к компасу не паял и всё он нормально показывает.
Место установки,длину провода вы сами выбрали или повторили чей-то вариант?
Смотря где, на пульте сам придумал так, а в коптере смотрел готовый вариант, там по другому и не поставишь. Длина провода - по кратчайшему пути.
Интересно много кто ещё экспериментировал с дополнительными gps антеннами в виде рамки с размерами 46 мм? У меня после тестов осталось неоднозначное ощущение. Значит поставил такие рамки в коптер и на пульт сверху.
На фото в коптере показан вид до установки экрана компаса.
В общем вышел вчера потестить. Тут стоит отметить, что погода пасмурная. Результат такой: коптер 10 минут вообще не ловил спутников, потом максимум 4 шт. и пропадали; пульт нормально поймал штук 8-9, может быть даже быстрее, чем раньше. Пришёл домой, начал тесты в разных вариантах на подоконнике с разобранным коптером, но что-то результата не дало. Подумал уже было что спалил что-то в gps при пайке (перегрел может) и попал на 30$. Плюнул на это, вернул в коптере всё как было. Вышел сегодня ещё раз потестить. Снова пасмурная погода. Коптер поймал как обычно (до переделки) 8-9 спутников, пульт чуть медленнее, но тоже 8-9 поймал. Дальше ждать не стал.
Провода использую обычные без экранов, но не думаю, что это оказывает такое влияние. Так что сейчас думаю как быть дальше. Чудес не случилось. Скорее всего оставлю в таком же виде.
Мда как-то не густой выбор микрофонов в Китае … FA-MT01 есть на банге, али и других. Цена копеечная. В общем 3 провода
Red line: connect power anode
Black line: connect power cathode
White line: the output of audio signal, the input of transmission image
Я так понимаю, если хочется стерео, то надо 2 таких микрофона. Тут бы для одного место в тушке найти + вес.
Так а вообще звук записываться будет? А то может и смысла в стерео нету.
В этом месте дорожек нет.
Это у кого как, у меня например на SS версии там таких мест свободных вообще нет, выпиливал по дорожкам аккуратно возле разъёма: они только сверху и снизу идут и весьма широкие, так что проблем быть не должно. Ещё полётные испытания не проводил, но при подключении батареи пока всё работает штатно 😃
У меня тоже давно руки чешутся записывать ещё и со звуком. Теперь нужно микрофон подходящий поискать. Я так понимаю при любом раскладе на pro пульт онлайн всё равно этот звук не вывести?
Что-то давно про прошивки не обсуждалось ничего. Пока сижу модернизирую свой хабсан (вынос 2.4, перенос 5.8, gps рамки) посмотрел, что ещё в прошлом году появились новые прошивки. Ну если с FC и TX всё понятно, то по RX не понятно для S или SS они ? Кто-нибудь ставил или сможет подсказать какую на SS ставить?
Да и FC-V1.1.46 бескалиберную может кто уже сделал? Хотел сам переделать, но честно говоря не совсем понимаю где вот это
51B6 : 40 F0 80 00 -> 51B6 : 00 BF 00 BF
нужно менять. Hex редактором не вышло …
Я поставил от мавик. Отлично! Купил просто от мавика и нарезал резьбу под наши моторы.
Отлично в каком плане? Пропы больше, соответственно думаю моторам тяжелее и манёвренность не та. Могу конечно ошибаться, поэтому хотелось бы более развёрнутый ответ.
Ну что китайцы ещё не сделали складных пропов на наш квадрик? Только не тот треш, что раньше обсуждали, которые от мавика судя по размерам.
evgeninep, ваши бы наработки по улучшению качества приёма собрать в одну кучу для простого обывателя, чтобы понятно было откуда покупать, как собирать и куда паять. А то пока лично у меня в голове каша и нету времени вникать из-за работы, а хорошо полетать иногда хочется …
Подскажите, пож-та: на прошивке 1.1.13 при включении видеозаписи таймер отображается красными цифрами или зелёными?
К сожалению прошился уже в 1.1.16. Поэтому не подскажу.
Если Ваш исправный монитор гаснет, то отключите его видеовход и должна быть картинка как справа.
Да такая картинка и есть при подключении только питания.
Что то наверно с сигналом. У меня такой же монитор (Blue Sky на “5”) как дополнительный стоит на пульте. Качество картинки просто бомба, был шлем VR D2, так качество в сравнении со шлемовским монитором понравилось на много больше.
Спасибо за отзыв. Буду думать что делать.
Для начала наверно заменю джек 2.5 мм (как-то он держится не слишком уверенно в гнезде пульта) и сокращу количество переходников (заменю тюльпаны).
Кстати, в пульт 2.5 мм разъём должен быть на 3 пина или 4? Для монитора то нужно 3, но уж как-то сильно болтается мой 3-х пиновый (чёрный пластиковый купленный на рынке).
В таком случае - одинаково. Что на экране пульта, то и на экране шлема.
Мне бы тоже так хотелось, но экран почему-то просто гаснет, когда при помехах на пульте ещё что-то разобрать можно.
Нужно брать шлем с AV входом и соединять его с пультом шнурком.
Так у меня так и есть: переходник с 2-х тюльпанов на джек 2.5 и в пульт. Вот этот монитор.
