Никому кстати сима x8hw с g-движками не нужна? а то просто в руки кому-либо её точно не продать, ибо потертая, выкидывать ну совсем жалко, ибо летает ещё, но место занимает, а я щас неторопливо и понемногу собираю шестимоторную летающую штукень на 550 раме

Все улетели что ли?))

я просто захожу почитать иногда.

а про полёты - сейчас у меня пылится сима больше не тронутая с последнего сообщения.

на том же столе валяется пульт flysky i6x и pixhawhk 2.4.
а почта уже везёт, не торопясь, 550 раму на 6 винтов, моторы и регули

Какой то дурдом. Я не могу найти в Москве разъем балансировочный мама для 2s. У всех папы только. Никто не в курсе куда съездить?

Прямая, угловая это если прям с защёлками и как надо, но надо паять и желательно брать хотя бы маленький кусочек платы, а не просто так проводки к штырям подпаивать.

Можно и такими прямой, угловой, но это похуже и паять всё равно неудобно, но такие скорее всего дома есть и покупать не надо

upd.
перечитал ещё раз… так вы гнездо ищете…
Что-то такое, как я понял, но да, тогда чуть сложнее, но можно вот так:
корпус + контакт

Телефон jiyau s3.

отвечу как истинный слоупок, да ещё и не читая комменты ниже…
но вкратце, например вот тут пишут:

-зачастую не работает с девайсами у которых MTK процессор на борту.

а у Вас как раз MediaTek MT6752, если верить Яндекс-маркету, вот и ответ, почему не завелось
Я сам попал на такую же беду. мой нынешний планшет Huawei Mediapad x2 хоть и сделан на HiSilicon Kirin 930, но архитектура толи похожая на mtk, толи такая же кривая как на mtk. но в общем easycap и ему подобное на наших девайсах не заведётся.

UPD.

Задавал вопрос по этой теме на 4 pda месяца два назад. Народ ответил, что у меня в телефоне процессор MTK и через отг кабель разная периферия будет работать типа флешки , мышки, клавы и т.д., так и есть работает, а вот вэб камера, эндоскоп ни фига. Кака я то проблема процессора с драйвером uvs , и что со многими телефонами в принципе так…

а вот Вы и сами нашли… я ж говорю - я слоупок

такие расстояния пока не планируются, а на этот случайно наткнулся. стоит, конечно, подороже, чем TS832 или почти так же как eachine tx600, но при этом алюминиевый корпус, а если взять винтики подлиннее, так ещё и к раме можно будет закрепить просто и намертво, вот и полез про него искать инфу, а её нет

Сделан так, как будто он минимум два ватта мощностью. 😃)

у них явно один корпус с собственно двухваттным, ну или очень похож

И снова всех приветствую!
Лето кончилось, вернулся сюда, смотрю симы успешно продаются.
Сам продавать не собираюсь пока, но решился, собирать нечто большое и страшное.
уже получил аппу FlySky FS-i6x c приёмником на 10 каналов
на подходе мозг Pixhawk это скорее всего клон, но авось заведётся
очень конкретно склоняюсь к здоровенной 6-винтовой раме
и сейчас серьёзно задумался над видео передатчиком и наткнулся на вот такой: Turbowing TX600, выглядит он цивильно, но о нём в сети ни одного упоминания, окромя официального(???) сайта и магазинов на али/ебее/гирбесте/бенгуде… и везде без отзывов. Кто-нибудь сталкивался с таким? Может это клон чего-то?
есть ещё пара совершенно неинформативных фоточек внутри:

На картинках выглядит очень здорово, но стрёмно брать что-то, о чём нет даже упоминаний в сети…

Upd. Ещё к нему есть приемник, который тоже весьма неплохо выглядит, как по мне

Приветствую!
Возможно, я не умею пользоваться поиском, но никакой толковой инфы найти не смог.
Собственно вопрос:
Знает кто, что из себя представляет передатчик Turbowind TX600?
есть совершенно неинформативные фоточки, где он открыт и не более того:

Выглядит вроде неплохо, но брать что-то о чём даже упоминаний в сети нет стрёмновато. Может клон с чего-то?

Ладно, напишу начало, а картиночки/куски кода/прочие подробности опишу как будет готово.
В общем я спроектировал (какие гордые слова), протравил и уже почти допаял (не хватает разъёмов) плату с микроконтроллером, совместимую по коду с arduino pro mini. (совместимость сделана по двум причинам: 1 - удобство отладки, 2 - возможно кому-то это будет полезно, а травить плату не будет возможности/желания/умения)
задумка такая:
*два входа цифровых, ловящих импульсы со светодиодов и с информационного контакта джека
*два АЦП на каждую банку
*два выхода с ШИМ 1 на серву, чтобы крутить камерой и 2 на видео свитчер
*премерзкая пищалка, чтобы орать по поводу и без, в том числе и в микрофон передатчика.

сразу из неудач - я пока так и не придумал, как и куда повесить серву с камерой, чтобы этой камерой крутить, так что пока откладывается. а остальное вроде даже работает…

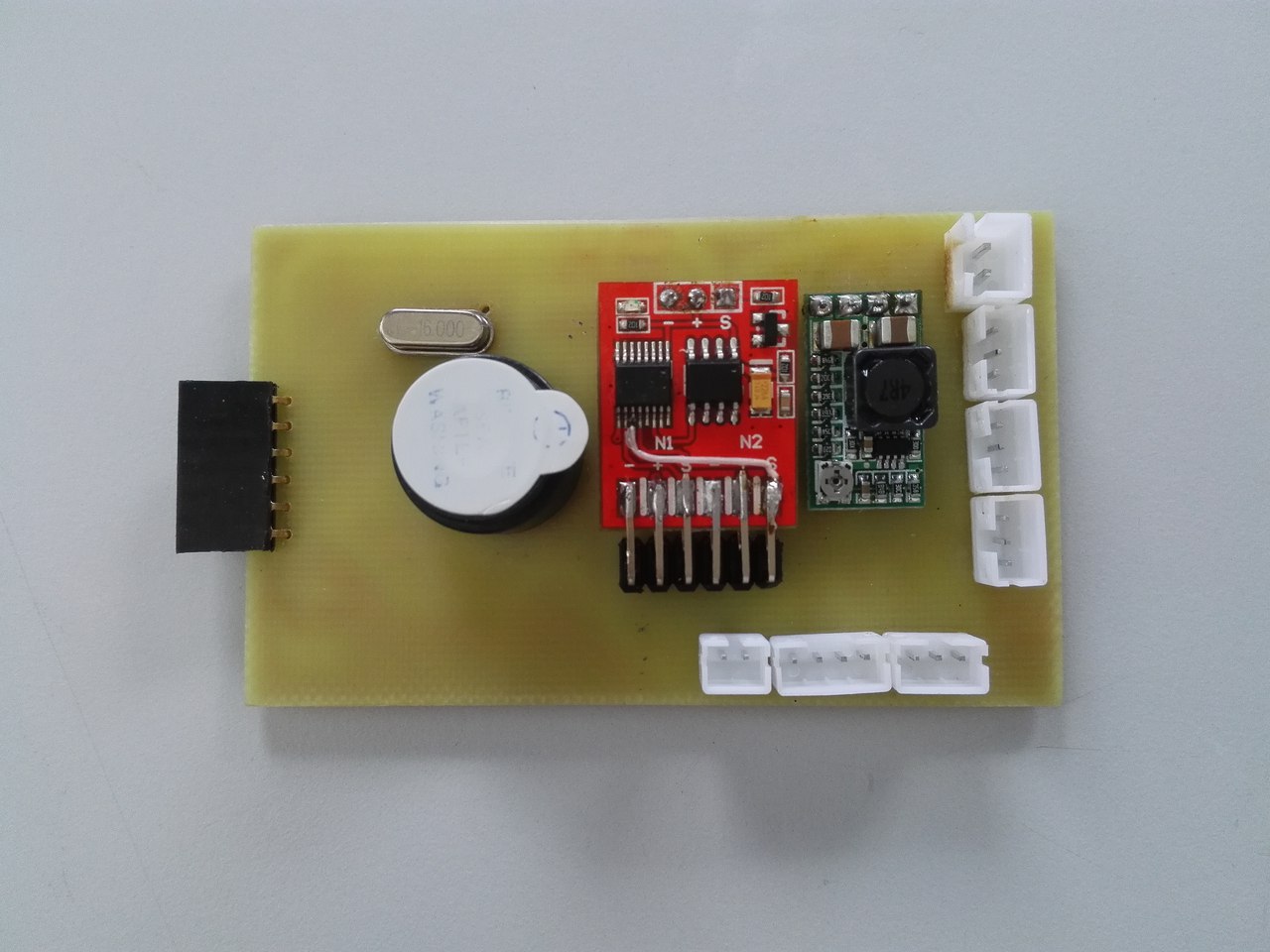

Итак. выкладываю фотки платы, как обещал

что оно делает:

• электрически коммутирует питание и сигнальные линии от двух камер и направляет на передатчик.
• отслеживает потерю сигнала с пульта и начинает орать пищалкой (правда у меня не очень громко, над этим я думаю)
• отслеживает разряд аккумулятора и пока ничего не делает, потому что по неведомой причине отвалился аудиоканал передатчика а просто орать в небе моей пищалкой бесполезно.
• с пульта переключает вход передатчика между двумя камерами
• с пульта же управляет выходом под серву (но у себя я так и не смог понять куда её лепить)

в кратце принцип:
C ацп всё просто - непрерывно замеряем, если упало ниже определённого значения паникуем.
импульсы с пульта бывают по ~300мс и по ~1000мс начало импульса вызывает прерывание и включает счётчик, конец импульса вызывает второе прерывание и выключает счётчик, берёт его значение и выполняет нужную функцию
то же самое со светодиодами, только там больше разновидностей сигналов
ШИМ программный, на 10битном таймере, в перспективе можно увеличить количество его каналов с 2 до 8 совершенно безболезненно.

Совместимость с arduino pro mini:
А0 через делитель обе банки аккумулятора
А1 напрямую одна банка
7, 12 - сюда цеплять пассивную пищалку
8, 9 - ШИМ выходы под два устройства
10 - слушает сигнал с пульта
11 - слушает моргание диодов

В целом оно работает, но код ещё недописан, не было времени, если есть желающие - выложу исходники как доделаю.
и сразу мысли про дальнейшее, чем смогу заняться уже только в конце месяца.

• переделать форм-фактор платы, чтобы это был квадрат, который встаёт на штыри под основную плату
• развести питание камер и передатчика не просто так, а через транзисторы, чтобы они не включались раньше времени
• возможно, взять другой переключатель на 2 канала вместо нынешнего на 3, потому что столько не нужно.

пока как-то так.

Михаил, я буду раз услышать выход как мне сделать, напишите как и что. Думаю после выхода инструкции найдутся люди которым это будет надо.
По поводу пищалки по посадке… У меня стоит за 2 бакса и орет при просадке. Через минуту дрон моргает о ниеком заряде.

мне бы в вольтах это напряжение узнать… я могу его мерить с достаточной точностью на каждой банке, но вот с какого уровня начинать бить тревогу - не знаю

Ладно, напишу начало, а картиночки/куски кода/прочие подробности опишу как будет готово.
В общем я спроектировал (какие гордые слова), протравил и уже почти допаял (не хватает разъёмов) плату с микроконтроллером, совместимую по коду с arduino pro mini. (совместимость сделана по двум причинам: 1 - удобство отладки, 2 - возможно кому-то это будет полезно, а травить плату не будет возможности/желания/умения)
задумка такая:
*два входа цифровых, ловящих импульсы со светодиодов и с информационного контакта джека
*два АЦП на каждую банку
*два выхода с ШИМ 1 на серву, чтобы крутить камерой и 2 на видео свитчер
*премерзкая пищалка, чтобы орать по поводу и без, в том числе и в микрофон передатчика.

сразу из неудач - я пока так и не придумал, как и куда повесить серву с камерой, чтобы этой камерой крутить, так что пока откладывается. а остальное вроде даже работает. как закончу и хоть немного потестирую выложу, всё, что смогу описать.

беда в том, что я более-менее умею в электронику, травление плат, пайку и всякое такое, а с мелкой механикой, особенно, если хочется, чтобы это выглядело не слишком отвратительно, у меня некоторые проблемы.

заодно буду рад идеям и сценариям включения пищалки в первую очередь.
каогда её стоит включать кроме как при потере связи и низком напряжении батарей?

и про батареи, с какого напряжения, стоит начать переживать, что скоро энергия совсем кончится?

а где все перемычку ставят? может и мне надо?

Ребята, если где то такое место?

В оригинале - не знаю. А если допиливать - то точно есть. Назваается дополнительный микроконтроллер. в понедельник (надеюсь) богомерзкий чип и дип выдаст мне разъемы, я их запаяю и выложу подробный отчет со всеми описаниями, и, если надо, с исходниками кода (или готовый файл прошивки, кому как удобнее) но сперва сам доделаю

Нет. Плюс пищалки на красный джека. Минус на черный джека. А i\o не на желтый джека, а на черный диода. Должно заработать

Нигде. Так оно и будет нормальный уровень на желтом проводе +3в. При нажатии кнопки на пульте падает на 0.3 или 1 секунду в зависимости от кнопки.
Цепляйте на минус светодиодов. Диод горит - там 0 и не пищит, диод не горит там примерно +3.7 и будет пищать
Притом само при потере сигнала. А если уж очень хочется руками попищать, то при наличии связи, если зажать кнопку фото, то на все это время гаснут диоды, и соответственно, будет писк

Ребят, а покидайте, пожалуйста фоточек, у кого как стоит неродная камера. Особенно интересно, где она внутри корпуса и вариант с сервой для изменения угла наклона

Таким образом получу 3000 махов, по размерам должна влезть в батарейной отсек

1500 ты получишь! Всё время путаешь.

Можно и 3000, но чтоб было 3000 и чтоб от этого полетела симв их надо 4 штуки

Ребят. а помогите составить список всех возможных способов моргания светодиодов с причиной их такого поведения. по факту мне нужна потеря связи, но вдруг что ещё полезное есть… зачем всё это - напишу через пару дней ООООООЧЕНЬ подробно.

Ребят, а возил кто коптер самолётом? как обстоят дела с перевозкой аккумуляторов? оно ж ли-ион у нас взрывоопасность и всё такое. поделитесь опытом, кто может. аккумуляторы от гопры думаю вопросов не вызовут, а вот от коптера…

З.Ы. Это при условии, что камера действительно управляется низким уровнем (сам не помню точно).
З.Ы.Ы. Насколько помню, Фото - короткий импульс, Видео - длинный (около секунды). Т.ч. при нажатии Видео должен быть длинный бип.

да, все так и есть, управляется камера нулем, фото 0.3 секунды, видео 1 секунда

Александр, готов хоть сейчас это заказать
ru.aliexpress.com/item/…/32711269123.html

А как её подключить? К чему? Растолкуйте пж и я попробую.

Пс так же не понятна надпись на наклейке…

Пищалки есть активные и пассивные. активные имеют встроенный генератор: подал питание - она запищала, УРА! а пассивные генератора не имеют и чтоб юзапищала, туда надо подать не просто питание, а импульсы той частоты, на которой данная пищалка громче всего

хорошая идея. только я наверное поскромнее бы выбрал до 500mah и до 700руб. а от него ведь и пульт можно запитать?

я себе брал для планшета с собственной ёмкостью около 5Ah, и мне его чуть-чуть не хватает на две полных зарядки.
да вроде пульт не против от 5 вольт работать так что можно, главное - чтоб тока на всё хватило

после напряженных изучений форумов проблема была решена. приемнику не хватало питания. расковырял отг кабель и подал +5В. возможно пригодится куму-то мой опыт. теперь думаю откуда ему дать доп.питание “в поле”
пришла такая идея. в пульт ставим 4 емких аккума (около 2500mah), получаем 4.8В и от них питаем пульт и приемник. реально сделать?

а может проще купить powerbank? и в поле будет питание и в быту телефончик подзарядить можно. у меня уже полгода весьма приятно вот такой вот эксплуатируется

Нашёл не дорогую пищалку от 5 вольт. С пульта же при нажатии на кнопку “сделать фото” на камеру подаётся же короткий импульс? Вот он и пикнет, а нажимать на неё можно без напрягу много раз. В радиусе метров 100 можно услышать. Главное чтобы дрон с пультом был на связи. Что скажете?
Или это изврат?

Мысль, в общем, интересная, только цеплять надо через транзистор, и учитывать, что импульсы там идут инверсные (постоянно подана единица, а при импульсах сигнал падает в ноль)
И ещё, она не поможет, если сигна по-прежнему потерян

А доставайте!))
Если этот не подходит способ подкиньте идею(кроме тигромуха)

При обрыве связи никаких импульсов не идёт, как висит единица, так и висит.

а про идеи - есть одна, но потребует на борт хотя бы какой-нибудь контроллер.
это, правда, извращение, но когда нас это останавливало? в общем - у нас же есть светодиоды, которые реагируют на любые события с коптером, и при потере сигнала они начинают мигать с определённой частотой. Если посчитать импульсы на этой частоте на светодиодах и начать орать после, к примеру, сотого, когда уже точно ясно, что не просто выключили пульт, и сейчас выключат коптер, а потеря связи.
ну а при наличии контроллера мы можем уже как угодно орать пищалкой

я в любом случае хочу что-нибудь типа attiny24 запихнуть в коптер, чтобы она ещё и за уровнем заряда следила, а так ещё и за наличием сигнала с пульта будет.

Сцуко суперматематика. Но хорошо, чтотон определился с акб

Считайте не в амперчасах Ah (или милиамперчасах mAh) а в ваттчасах, все сразу встает на свои места.
Перевод прост
P=I*U [W=a*v] (Ватт=ампер*вольт)
Тоже самое и с часами ватт/час=ампер/час * вольт
Независимо от того, как подключены аккумуляторы, хоть параллельно, хоть последовательно сумма их ватт/часов будет одинакова, но при параллельном соединении будет больше ампер/часов и меньше напряжение, а при последовательном - больше напряжение, но меньше ампер/часов

По моему если связь пропадает камера всеровно снимает…

ну мы теории можем на несколько страниц разводить, думаю лучше если интересно попробовать сделать, на то она и Сима чтобы пробовать и эксперементировать

Вы вынуждаете меня достать логанализатор…

Вот вам ещё одна статейка с гиктаймса, которая, правда, говорит ровно про то же, про что говорят и все остальные

Так регистрировать нужно уже сейчас?

Нет, дело в том, что изменения вступили в силу, но вот проект постановления о постановке дронов на учет лишь готовится к подаче в Минюст и правительство.

а я вот наконец соберусь с мыслями и пойду таки впихивать и утрамбовывать в свою симу камеру и передатчик

/// и да, как и всегда, на гиктамсе внизу изумительные комментарии

а какой у вас приемник?
у меня asus вот такой не видит. хотя написано, что поддерживает. комп драйвера на него поставил. можно как-то с компа получить изображение?
и может быть кто-то пытался такой приемник с Asus подружить

у меня вообще easycap сперва я его пытался подцепить к хуавею mediapad x2 но не срослось, хитрые китайцы поставили хитрый китайский процессор и с ним ни один софт работать не захотел, потом я достал свой старый asus me572cl на интеле с битым экраном (не работает тачпад, приходится подключать мышь и управлять ей) и всё завелось просто влёт, даже удивился. потому что перед этим долго ковырял на компе virtualdub в сомнениях рабочий ли у меня вообще изикап

кто-нибудь пользовался какими-то программами кроме easycap для просмотра фпв видео через приемник 5.8Ггц? как я понял, программа платная. не дорогая, купить не проблема, но может есть бесплатные рабочие пока потестировать?

Вот это посмотрите, оно бесплатно и у меня работает

На вопрос №13707 даст кто-нить ответ? Или все в конце заряда аккума падают и все? 😃

последний раз летал на убитом аккуме и так вышло, что моргал он дольше, чем когда светил непрерывно до этого и так и не упал

Эта камера с поддержкой вайфай сигнала и в теоретически можно летать с вайфай, но сигнал наверное слабый будет да и при наличии других сетей будут помехи, я вообще то не пробовал)

Так еще и помех для управления насоздавать может, что ну совсем не полезно

У меня три камеры,одна ГОУ про, одна с симы пятой,одна маленькая шпионская,периодически меняю,но ГОУ про,самая эффективная

Но гопра самая тяжелая по идее должна быть.
Кстати, кто-нибудь замерял энергопотребление гопры, если без аккума её от 5 вольт питать, другими словами, что эффективнее: понижать с 2s аккума до 5 при, пусть будет 90% кпд, или таскать лишний вес аккума?

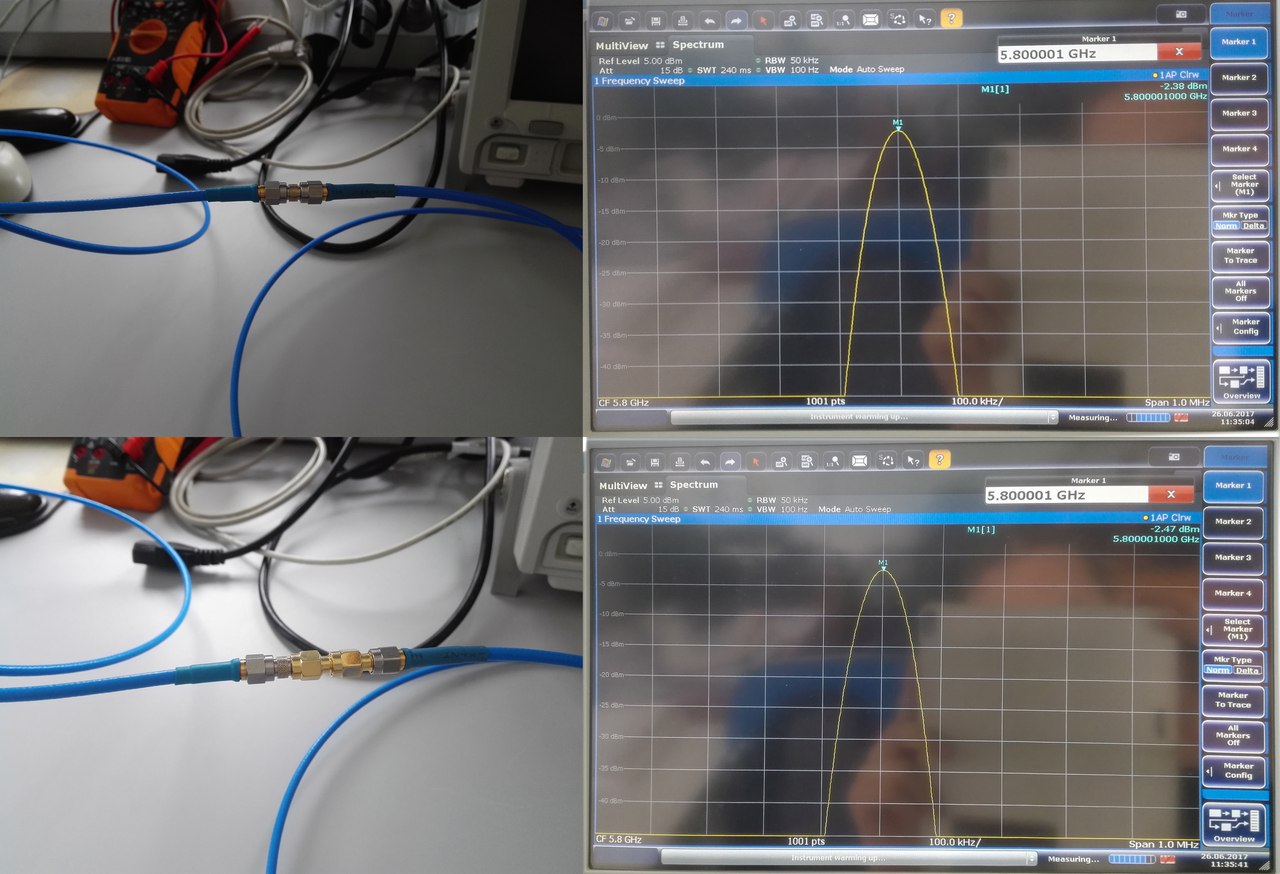

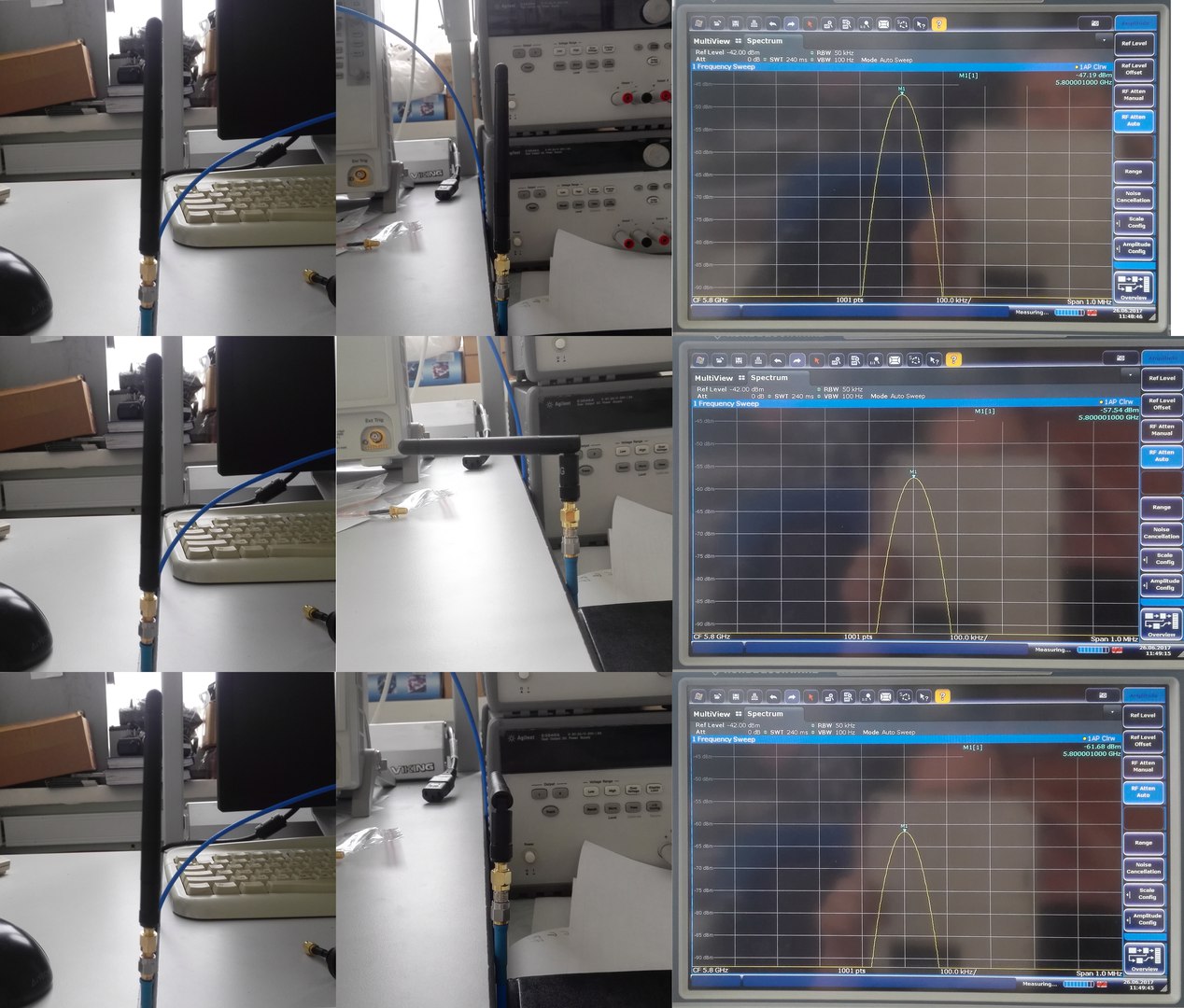

Вот пришли и все антенны и нужные переходы для них и на работе свободная минутка нашлась.
Говорю сразу - чуда не произошло.

А теперь ждём сравнения клевера, пагоды и штырей на практике от других товарищей.

Интересно было бы на это посмотреть) как ловите без шасси)

за камеру например, она закреплена достаточно надёжно

Вы меня не поняли. Мне УЖЕ едет такая же пагода 2.
Вы писали что проведете тест пагод и клеверов, меня интересует с какими результатами тест закончился.
Вот вы писали:rcopen.com/forum/f135/topic392803/13867

Ну как сравню так и напишу обязательно

Мне такие же пагоды едут как вам, как там тест? Интересно.

пагода
клевер

П.С. сделайте теплоотвод на чип передатчика, займет 20 минут всего.

воткнул туда теплопроводящей резины 5мм. Уже почти год на столе без дела лежал кусок 100х100мм вырезал квадратик и приложил, его там спрессовало немного, но это даже хорошо
А вообще китайцы молодцы:
"- нужно приклеить радиатор.

• но мы клеим его просто на корпус.
• Нужно приклеть радиатор!
• но он будет бесполезен!
• НУЖНО. ПРИКЛЕИТЬ. РАДИАТОР. ДА, ПРОСТО. ТАК"

По поводу телефона. Сейчас цена упала на шлем, как у меня, я его рекомендую Eachine VR D 2 pro. Я квк купил ни разу планшетос не пользовался, картинка просто бомба, а когда помехи на 500 метров в городе поборол то совсем классно, летаю просто в удовольствие

Это ведь оно? Отложим в дальнее планирование как вариант, пока как-то небюджетно

Есть две программы для работы с изикапом, попробуй другую. Как минимум 2. У меня на асусе вторая не пошла, точнее пошла но видео не показала.

Перепробовал все, что нашел. Основное, как я понимаю - easycap viewer и и fpviewer вот они обе не хотят
И собственно
>>TROUBLESHOOTING
Our app did not work with MT, MTK or Huawei Hisilicon Kirin processors, because problem in developers of those processors (hardware and software side)
а второй планшет у меня как раз асус с интелом, но битым стелом, все отображает идеально, но управлять только мышью через юсб или блютуз, на первых порах сойдет, но в перспективе лучше что-нибудь поадекватнее собрать

В 15 см … Не знаю, может ты каналы не угадал? В 1е см на приемник можно вообще антену не цеплять, проверь, на одном ли канале работат оба устройства

Вопрос именно про перегрев и время работы.
Они точно на одном канале и хорошо работают.
Запустил, через ноут и изикап посмотрел картинку, воткнул в планшет и начал страдать, минут через 20 вернулся к ноуту, а там дичайшие помехи и картинка за ними. Все выключил, минут за 10 оно остыло, включил ничего не меняя в настройках - снова нормальная картинка

Пришел мне весь мой комплект

И наткнулся я на проблему - мой huawei не умеет в работу с изикапом(((
Если неподалеку от дома - можно и ноут с собой вытаскивать, но это не дело.
Или оживлю сьарый планшет без сенсора и буду аправлять им мышью - как экран на временной основе сойдет, но это тоже не дело(((
Как можно поступить в такой ситуации? Заказывать экран или очки? Есть какие-нибудь бюджетные решения в данной области?

И еще. В процессе работы приемник-передатчик сильно греются и в итоге сигнал весь забивается помехами (на растоянии в 15см!). Питал их от 12 вольтного блока питания это нормально или я делаю все неправильно?

И про антенны. В понедельник буду на работе - выкрою минутку времени - сравню передающую способность штырей, пагоды-2 и клеверов. Толку от этого исследования будет немного, потому что нормально разнести антенны не получится - максимум пара метров, но сравнить между собой в равных условиях таки можно

А хоть вернулась?
