Андрей, мне показалось, Вы говорили о разработанном Вами контроллере, а это просто клон немецкого. 😦 Или он чем-то отличается?
На самом деле это не так просто “клонировать” что-либо. Нужно самому попробовать, чтобы понять. Там много ньюансов, которые лежат за рамками электрической схемы, которая выложена в свободном доступе и потому-то и выложена, что “клонировать” трудно. На схеме многие номиналы не соответствуют. Некоторые проблемы скрыты в слоях.
Относительно “разработанного мною” - я имел в виду проектирование печатной платы. Мои платы похожи с немецкой - а по другому и быть не может, зачем тянуть какой-то конденсатор на другую сторону платы, если он соединяется с резитором на этой стороне - т.е. это просто рациональное размещение деталей. Но есть и отличия, которые я сделал на опыте эксплуатации немецких:
- немного увеличены размеры - позволяет удобнее паять детали;
- выводы плюс и минус питания вынесены на одну сторону контроллера;
- изменена ширина некоторых дорожек, размещение площадок;
Но самое большое их достоинство - это низкая цена при большом производстве и безусловная совместимость с микрокоптером.
С ув., Андрей
Критиковать можно и желательно, но хочется конструктивной критики и помощи в написании прошивки
У меня сложилось впечатление, что полет был не за счет двигателей, а за счет висения на кабеле “обратной связи” 😃

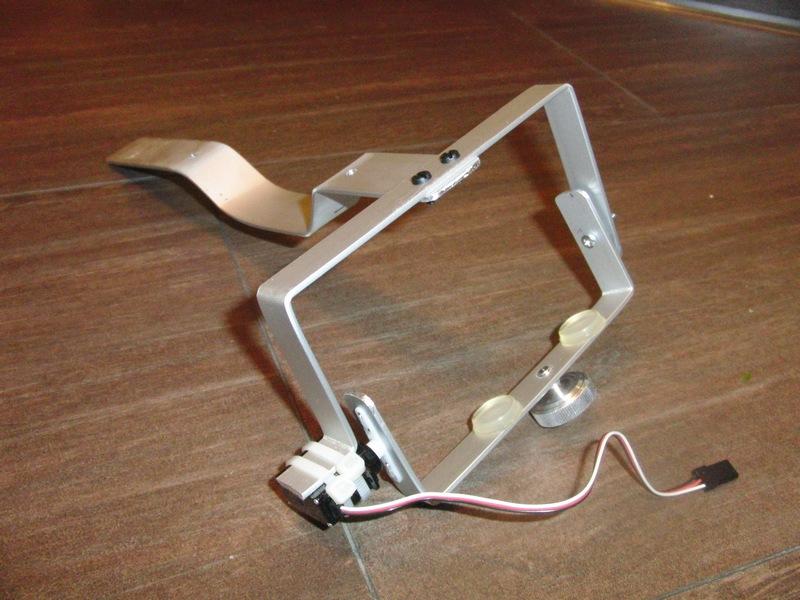

Вчера соорудил подвес камеры, ничего сверхъестественного, но может кому пригодится. Стоимость - копейки.
Вес вместе со средним фотоаппаратом 1009г
rcopen.com/files/4ac79e60997073007700ae23
rcopen.com/files/4ac79e04997073007700a250
rcopen.com/files/4ac79e04997073007700a866
Вчера соорудил подвес камеры, ничего сверхъестественного, но может кому пригодится. Стоимость - копейки.
Вес вместе со средним фотоаппаратом 1009гrcopen.com/files/4ac79e60997073007700ae23
rcopen.com/files/4ac79e04997073007700a250
rcopen.com/files/4ac79e04997073007700a866
Прикольно получилось. А как ты ею управлять будешь? Серву вижу, а какая обратная связь то?
Вчера соорудил подвес камеры, ничего сверхъестественного, но может кому пригодится. Стоимость - копейки.
Вес вместе со средним фотоаппаратом 1009г
Действительно просто и доступно. Я как раз придумал, как просто сделать компенсацию подвеса еще в одной плоскости (что позволяет плата версии 2.0) с аммортизацией всего подвеса. Если будет время - сооружу и покажу. А может кто уже соорудил (сразу предупреждаю - с зарубежных сайтов конструкции я видел, мне интересно от наших форумчан)?
Михаил, а указанный Вами вес - это вес всего МК с фотоаппаратом, подвесом и батареей?
Андрей
Прикольно получилось. А как ты ею управлять будешь? Серву вижу, а какая обратная связь то?
Обратная связь процессора (гироскопов) c сервами на плате 1.3 организована через настройки в MKTool с подключением к площадкам на плате, на сколько я это понял из описаний. А вот на плате 2.0 имеются вообще 5 выходов для сервоприводов. Сервы для компенсации наклона и поворота подвеса камеры подключаются к соответствующим выводам платы и имеют обратную связь с данными гироскопов. B MKTool настраивается предустановка угла наклона, дискретность движения сервы, крайнее положение наклона.
Еще одна рекомендация (совет нашел на зарубежном форуме и сам проверил) - зажмите посильнее ось поворота рамки с фотоаппаратом - так, чтобы усилия сервы провернуть хватило, но она свободно не болталась - предотвратите таким образом дергания сервы, которые им свойствены от природы.
Андрей
Михаил, а указанный Вами вес - это вес всего МК с фотоаппаратом, подвесом и батареей?
Андрей
Да, это полный вес с подвесом, батареей на 2500 mAh, фотоаппарат весит 180г.
Если отказаться от разъемов, то можно еще грамм 30 сэкономить.
Тоже решил сделать подвес камеры, но при подключении серв, сразу же столкнулся с проблемой - очень сильное дрожание сервоприводов.
Что бы это могло быть?
Питание для серв взял от второго стабилизатора на плате V1.3 , выходы серв подключил к площадкам J3,J4,J5,J7.
Еще пара вопросов:
Где на плате V1.3 выход для включения подсветки? (J16, J17 нет)
Куда подключать вторую серву компенсации наклона? (первая J7)
Куда подключать серву четвертого канала? (J3,J4,J5, а четвертую?)
Где вообще эта информация на сайте? Ткните носом, пожалуйста))
Тоже решил сделать подвес камеры, но при подключении серв, сразу же столкнулся с проблемой - очень сильное дрожание сервоприводов.
Что бы это могло быть?
Питание для серв взял от второго стабилизатора на плате V1.3 , выходы серв подключил к площадкам J3,J4,J5,J7.
У меня на 1.3 очень сильно трясет серву если не закрутить болт регулировки подвеса.
Попробуйте, может поможет.
Я тут наткнулся на интересное видео снятое с коптера.
Человек использовал фотоаппарат с подвесом в 2-х плоскостях.
Видео поразило меня качеством, тем более, что снято в России.
Вот видео:
www.youtube.com/watch?v=EwNSPupDD9E
Подскажите, у кого есть схемы по тому, как собрать подвес в домашних условиях и из подручных материалов?
У меня на 1.3 очень сильно трясет серву если не закрутить болт регулировки подвеса.
Попробуйте, может поможет.
Спасибо, наверное это единственный выход 😃
Сегодня летал с Андреем, вот видео.
www.youtube.com/watch?v=xyztTWSv56c
Так-же облетал самопайную плату на базе Андреевской.
По сравнению с немецкой платой 1.3 разница очень большая.
Отлетав на Андреевской 30 минут пересел на 1.3 и тут-же расколол все в щепки.
Коптер на 1.3 был существенно более дерганый.
Наконец понял, что плата на базе дорогих гироскопов этого стоит.

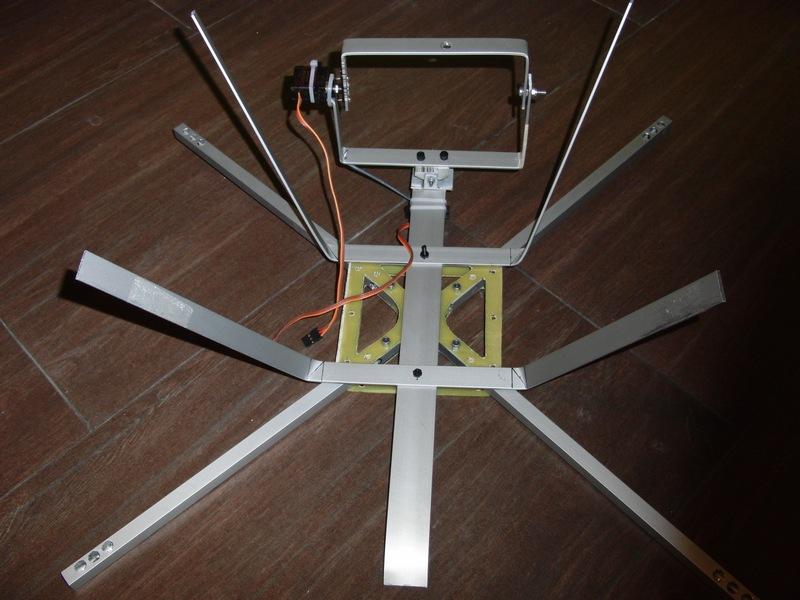

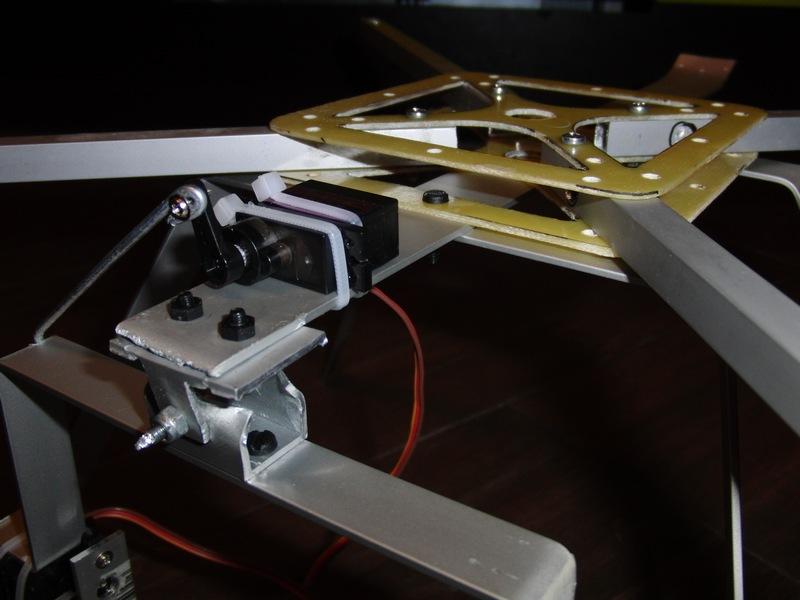

Сделал раму с подвесом общий вес 332г.
Получилось дешево и просто.
rcopen.com/files/4b1f577d997073007700b427
rcopen.com/files/4b1f577d997073007700ba01
rcopen.com/files/4b1f577d997073007700bfb8
На эту конструкцию можно установить:
- Немецкую плату
- Плату от russokopter.ru
- Плату от russokopter.ru (в режиме Х)
- Плату для крепления контроллеров (немецкую или russokopter.ru)
- Плату от russokopter.ru
- Плату от russokopter.ru (в режиме Х)
- Плату для крепления контроллеров (немецкую или russokopter.ru)
Михаил, тут какая-то ошибка, сайт руссокоптер.ру был украден! Там можно купить только платы “мультикоптер”.
Модератор
Тема слегка полегчала. Потому что в нее опять пытались поналезть всякие забаненные Братынские. Если кто-нибудь увидит этого гиперактивного чудика под новым ником - лучше сразу пишите жалобу, чтобы меньше сообщений стирать.
Сегодня разобрался с подключением EPI-OSD и EPI-S

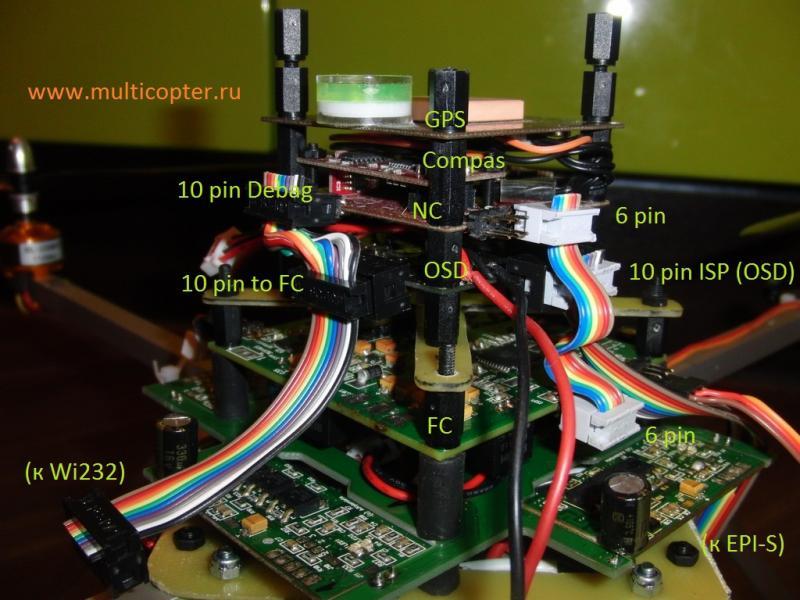

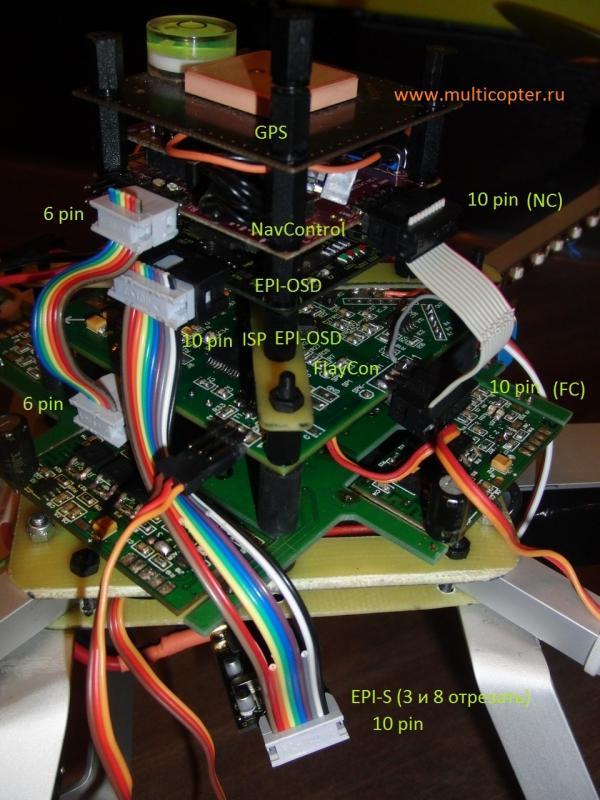

Вот фото подключения
rcopen.com/files/4b2928a2997073007700d69e
rcopen.com/files/4b2928a2997073007700dc5d
rcopen.com/files/4b2928a2997073007700e1fe
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

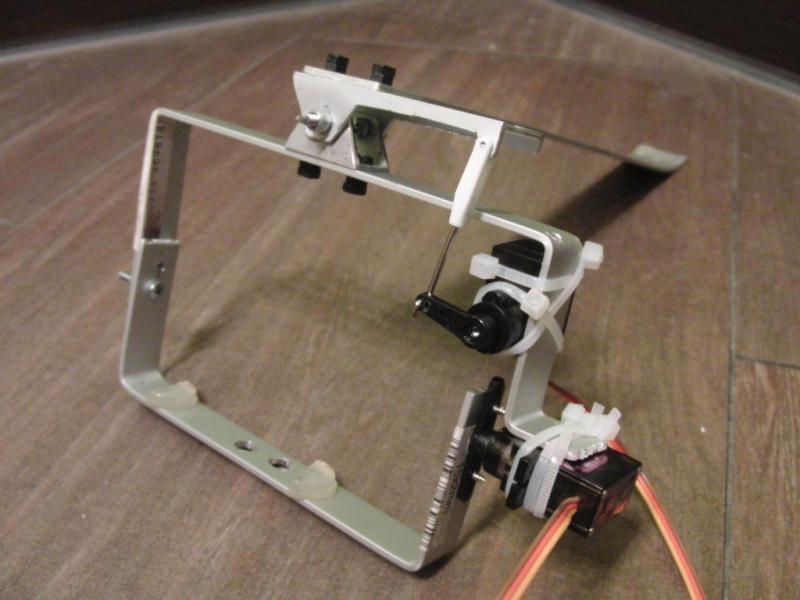

Еще сегодня доделал подвес в 2-х плоскостях
Потребуется:
- Алюминиевая полоса 15*2мм (OBI или Леруа)
- Алюминиевая полоса 30*2мм
- П-образный профиль 15мм
- П-образный профиль 20мм
- Пластиковые болты и гайки М3
- Железные болты и гайки со стопорами
- 2 сервы (железные 9-10г)
- вертолетная тяга с кабанчиком
- Пластиковые затяжки
Инструмент
- Отвертка
- Дример или лобзик
- Дример или ножовка по металу
- Керн
- Сверла по металлу 1,5 3 и 6,5мм
- Плоскогубцы
- надфиль или напильник
60-90 минут времени
rcopen.com/files/4b292b12997073007700e7b8
rcopen.com/files/4b292b12997073007700ed68
rcopen.com/files/4b292b12997073007700f329
Еще нужно соединить эту перемычку, Тогда от EPI-OSD подается напряжение питания VCC ( +5V) на EPI-Strom. В этом случае, линейный стабилизатор IC2 не нужно устанавливать.
rcopen.com/files/4b293b69997073007700fe73
Здравствуйте! Хочу задать вопрос специалистам по квадрокоптерам.
Как могут различаться в устойчивости, управляемости и поведении два разных конструктора -
(MK Basisset L3-ME) и (MK Basisset M3-ME)?
Т.е. 48-сантиметровая рама, больший пропеллер (EPP1245) и более слабый мотор и 40-сантиметровая рама,
меньший пропеллер (EPP1045) и более сильный мотор.
Я задавал вопрос немцам по поводу замены в конструкторе (MK Basisset L3-ME) мотора на более сильный.
Вот цитаты, вопрос:
Whether it is possible in complete set “MK Basisset L3-ME” to replace the
motor 2827-35 (760 Umin/V) with the motor 2824-34 (1100 Umin/V)
и ответ:
Hello,
maybe you should take a M3-ME-Set.
The combination of 12" and 2824 is not optimal.(комбинация 12-дюймового пропеллера и мотора 2824
не является оптимальной)
Из этого я понял что пропеллеры и моторы подбираются по соотношению диаметра-шага и мощности.
Вообще задача - аэрофотосъемка. Т.е. носить фотоаппарат 150-200 грамм.
Заранее благодарен всем!
хочу заказать у немцев
плату 2.0 регуляторы моторы gps и т.д.
бюджет 1300-1500 евро
нужна помощь в компоновке заказа
(чтобы не заказать лишнее и не купить не нужное )
и потребуется помощь сборки и отладки
помогите плиз пожалуйста а…
Вот, что получилось после почти года работы,
сейчас начинаем отладку софта
На борту: 3 оси гироскопа;
3 оси акселерометра;
3 оси магнитометра;
бародатчик;
Отдельная плата (пока не зеленая)
GPS;
Цифровой приемо передатчик;
Силовая составляющая;
Господа, принимайте в экипаж квадролетчиков:) Сегодня состоялся первый взлет. Квадрик самостоятельно собраный из дюралевых уголков, моторов himodel 2212-13. Винты стоят 9*6, других не нашел. Никаких плат у буржуев не заказывал, регули переделаные из himodel fly-20a, основная платка односторонняя сделана по лазерно-утюжной технологии. Гироскопы выпаял из битых модулей Ламы и Стрекозы, аксель куплен в терраэлектронике (тот-же lis02 но в планарном корпусе). Стабильность полета пока совсем не очень, постоянно тянет в стороны. Поделитесь, плизз, правильными настройками через КоптерТул и процедурой калибровки перед взлетом. Увы, в немецком вообще никак 😦
Во! свой чел! я тож немцев нах послал, платку свою утюгом сделал, правда двухстороннюю, но с другой стороны только питание, и соединяются стороны ногами электролитов, в общем все продумано, гиры IDG-650, ISZ650, акксель lis344als.
делаю передатчик, мегахерц на 27 будет, т.к. других кварцев у мя не завалялось…
