Модели из 3D принтера
размах крыла: 600 мм :
взлетный ве:с 220 г
нагрузка на крыло 26 г / дм²
Профиль: MH62
Желаемое время печати: около 20 ч
отсюда rc-network.de/…/774712-Flyboard-ultrakompakte-Hang…
стекла по ЛендЛизу из бутылки сосасолы 😉
Интересное фото. Посмотрите на переднюю часть фонаря, там плоская часть стекла очень явно выделена стойками. Наверное это какая то модификация Миг3, на чертежах и большинстве фотографий военного времени я такого не нашел.
…
… Наверное это какая то модификация Миг3, …
это Як-1
По поводу этого Яка из оперативной сводки штаба ВВС СФ от 28 августа 1943 года было известно, что в тот день несколько истребителей этого типа сопровождали бомбардировщики, вылетавшие на торпедный удар по конвою противника. При возвращении с боевого задания один из самолётов, пилотируемый младшим лейтенантом Егором Васильевичем Демидовым, сел на озеро в районе аэродрома вследствие полной выработки горючего. Самолёт затонул, лётчик остался жив, но получил ушибы, выплыл на берег и прибыл на аэродром
gdepapa.ru/forum/live/media/topic12724/
Интересное фото
Это не МиГ-3 это ЯК скорее всего 1
обратите внимание передняя часть фонаря совсем другая.
Технологию печати винтов вертикально можно считать освоенной. Думаю что теперь все винты буду печатать.
А можно эту тему по подробнее? Какой лучше материал для печати,какие параметры?Хочу сделать 4х лопастной винт для АН-2 ,модель большая получилась с бензиновым мотором,вибрации большие ,надо чтобы не развалился.
А можно эту тему по подробнее? Какой лучше материал для печати,какие параметры?Хочу сделать 4х лопастной винт для АН-2 ,модель большая получилась с бензиновым мотором,вибрации большие ,надо чтобы не развалился.
Раньше писал понемногу.
Материал - PETG, лучше натуральный (прозрачный), красители сильно портят свойства.
Параметры печати (температуру, скорость и тп) говорить не буду потому что для каждого принтера они будут свои, даже на двух принтерах одной модели. Главное соблюсти ряд нюансов:
- Нужно чтобы пластик был слегка перегрет, чтобы предыдущие пару миллиметров были горячее температуры стеклования (“мягкие”).
- Заливка 100%, два периметра, нижних и верхних слоёв нет. Ориентация слоёв так “|” и “\” если лопасть стоит так “/”, нужно обеспечить максимальное заполнение.
- Включить ретракт только при пересечении открытых пространств
- Выключить принудительный ретракт между слоями
- Начало слоя оптимизированное по скорости печати, это обеспечит бесшовность слоёв и периметров
Обязательно при настройке проверять прочность детали прежде чем продувать и тем более летать. Когда параметры печати отстроены, тогда можно этого не делать. Первый раз обязательно.
Лопасть 15" руками можно сломать только на сантиметра три от конца, ближе к центру не ломается. По этому вопросу в теме выше много фоток выкладывал.
Вот кстати 4 лопастной винт 380мм (15") на мустанг с новым дизайном крепления и обтекателем. Пока ещё не печатал, нужно дорисовать и уточнить размер хаба с обтекателем, немного промахнулся 😃
А так, на мустанг уже давно не ставил покупной винт, летаю на своих. Дальше планирую тоже летать только на печатных.
Есть кстати идея сделать канал и маленькие лопатки в обтекателе чтобы обдувало мотор т.к. обтекатель полностью затеняет мотор
Мужики! А бутафорного, копийного винта с коком для Ил-2м3 от 3D LabPrint ни у кого часом нет? Если есть, поделитесь пожалуйста файликами.
В пластике.
Новая форма лопасти (клон MasterAirscrew S2) имеет большую тягу на том же токе и в целом большие максимальные токи и тягу.
Оно тяжелее по нагрузке.
2 лопасти на 30А 6S 580kv даёт ровно 2кг тяги на 30%. На максимальные параметры не испытывал, но тяга какая-то дикая. Винт 350х305, диаметр хаба 90мм.
Для этого мотора весьма тяжеловато, для 5065-380 самое то. Максимал тоже не испытывал, нет возможности нормально зацепить.
Четыре лопасти не продувал понятно что перегруз будет.
Сама лопасть получается ещё прочнее.
А вот печать большого обтекателя потерпела фиаско.
Если винт с хабом не требует балансировки, то обтекатель в ней очень нуждается. Нужно делать обтекатель с отверстием спереди чтобы можно было установить на балансировочный станок.
Хаб из PLA тк petg стабильно отрывало, что для меня стало удивлением. Обычно большие площади печатаю на холодном столе и потом их сложно оторвать. А тут даже на горячем круг поднимало, не понятно почему.
На PLA и стол 85 все ок
Тяга на 30% не очень интересна. Там тяга растет быстро, а ток медленно, и качество винта понять сложно.
При даче полной ручки ток катастрофически растет, а тяга растет все медленнее.
Двигатель 4258 650 кв на 91А максималки дает 3.7 кг. тяги в статике. На 30% те же 2 кг. на тех же ~30 А. Винт - промышленный полукопийный 13*9.
Если печатный винт дает близкие к промышленному винту характеристики - это хорошо.
Если печатный винт дает близкие к промышленному винту характеристики - это хорошо.
В этом вся суть поста 😃
Потихоньку начинаю не только летать на печатных, но и летать более эффективно.
Я продолжаю не верить в бОльшую эффективность печатного винта с грубой поверхностью и непонятной геометрией.
Нужно сравнивать характеристики печатного винта с промышленными аналогичного размера и шага.
Пока из приведенных параметров я не увидел выдающихся характеристик, лучше промышленных вариантов.
Единственный плюс печати - многолопастные (от трех лопастей и диаметром от 18") системы значительно дешевле покупных.
Хотя винт Трояна даже напечатать не получится - лопасть тонкая и острая, в один слой - порвет.
Ну, набор профилей специальный пропеллерный для СЛА, очень похож на профиль дорогих деревянных винтов, по меньшей мере в нём я уверен. Критически важный и собственно основной параметр - это распределение ширины лопасти по радиусу. Тут на данный момент пожалуй стоит “заимствовать”.
Насчет грубой поверхности - она не сказать что прям грубая, обычная “ребристость” печати. По этому поводу есть идея покрыть эпоксидкой.
Сейчас какраз провожу эксперименты с ней. Выглядит весьма перспективно. Проблему адгезии удалось решить, липнет намертво.
Хотя винт Трояна даже напечатать не получится - лопасть тонкая и острая, в один слой - порвет.

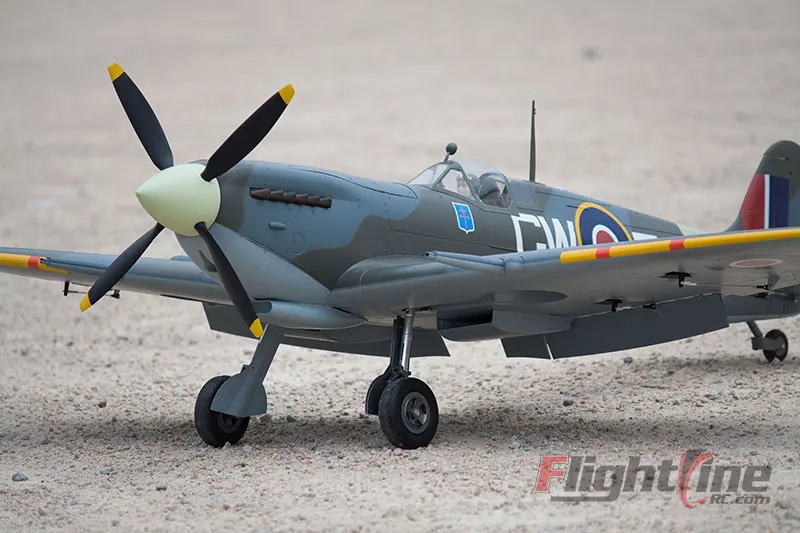

А нужен ли ему только такой винт? Может на других более классических винтах оно по меньшей мере не хуже будет? Тонкая и острая это судя по всему либо АРС либо разборный винт с али типа FMS:
У меня кстати есть такой. Забавно что когда капотнул, хаб порвало, лопасти разлетелись, но даже не поцарапались. Хз чего оно сделано что имеет такую прочность при такой толщине 😃
Фото крыла в эпоксидке, без зашкуривания перед покраской.
Я продолжаю не верить в бОльшую эффективность печатного винта с грубой поверхностью и непонятной геометрией.
Нужно сравнивать характеристики печатного винта с промышленными аналогичного размера и шага.
Нужно ) Сравниваем )
бОльшая - не бОльшая, а СРАВНИМАЯ эффективность уже налицо. Я тестирую винты Андрея на своих бойцовых сетапах, там не забалуешь, сразу ясно, ху из ху, потому что и полет нужен мощный, и секунды на счету. Так вот, на данный момент все очень близко к широкодоступным коммерческим образцам, но есть большой плюс в том, что можно играться нетипичными размерами, всякими “половинками” и т.д., ну и плюс подбирать форму…
Нужно ) Сравниваем )
начал монтировать ВМГ .размах 120см. Винт 12х6 АРСный , для красивого винта от Андрея не хватило длины вала.двигатель 3730.(что было под рукой.)
С акком 4 банки на 2200-2700 попадаю в ЦТ . Напрягают длинные боудены на РН и РВ. Хочется вокнуть на хвосте …весы дома отсутствуют , как и многое другое из вспомогательных материалов. На дачу пора.
Не забудь обтянуть крыло скотчем)
Не забудь обтянуть крыло скотчем)
КАк то сопротивляется моя думка…надо ли , но опыт дело серьёзное.
Только снизу обтянуть?
Фонарь “стеклить” надо?
Да, Трояну нужен винт Трояна.
ФМС прекрасно рассчитали ВМГ с четвертого раза, сделав великолепный быстрый (до 180 км/ч) и одновременно медленный (посадочная 45-50 км/ч) самолет. Винт с лопастями лопатой, как у оригинала, тоже сделан оч здорово и вот менять его точно не стоит.
Я подумывал сделать на Р-40 в 2 метра винт кастомный печатный, ибо там нужен шаг 11-12. Но пока на дереве сижу.
Несколько печатных деталей (PLA) для строящейся модели Sopwith Snipe 1:8 (фанера, бальса). Это: сложной формы капот, шасси, пулемётная установка на фартуке, моторама (ABS) и костыль.
КАк то сопротивляется моя думка…надо ли , но опыт дело серьёзное.
Только снизу обтянуть?
Фонарь “стеклить” надо?
PLA в 1 периметр даже 0.5 легко пробивается. Если будут шасси, то можно не делать, если сажать на брюхо то крылья быстро побьются.
сложной формы капот, шасси, пулемётная установка на фартуке, моторама (ABS) и костыль.
красота, но насчет копийных стоек шасси из пластика есть опасения в плане живучести…
Напечатанные в 3-5 мм детали крайне сложно сломать.
