Планер новичка
Доброго времени суток.
вчера дособирали данный планер. крыло я сделал уже очень давно, но, как оказалось, профиль слишком толстый. у автора в центральной части крыла стоит половина линейки, а я не углядел это и использовал всю ширину линейки (25мм).
фюзеляж был сделан по чертежам автора (делал из фанеры 4мм). хвостовое оперение получилось довольно большим и было сделано по соотношению из покупного планера (брал соотношение площадей у крыла и стабилизатора и применял к данному планеру). элероны сделали в центральной консоли, но оказалось, что они маленькие и плохо управляются одной сервой. полетный вес получился около 750-800 грамм (мотор тянет до килограмма и вырывает планер из руки).
полетный испытания показали, что придется увеличивать рули и сделать полноценный боуден в хвост (у меня там леска в термоусадке, так что руль отклоняло ветром в одну сторону. толкать леска не может, точнее можно, но не сильно. планировалось, что сам руль будет опускаться под действием силы тяжести 😃 )
после полетов подумали, что надо сделать планер размахом в 2.5-3 метра. это можно достичь увеличением центральной консоли (раздельную) до 2м и “ушей” до 50 см (в моей версии они 35-40 см). для перевозки это все необходимо сделать разборным. центральная часть из двух кусков по метру. крыло сделать не навесное, а вставляемое сбоку в верхней части, т.е. для удерживания крыла необходимо
вставить рейку в фюзеляж (деревянную, текстолитовую или карбоновую). “уши” фиксируются на тексолитовом уголке.
кому нравится такая идея?
еще пытаюсь понять, какого размера надо делать хорду крыла и толщину крыла при таких размерах. пытался понять, какой профиль крыла лучше всего использовать.
www.rmodels.ru/art_sam/10009/
тут описаны различные варианты. не понятно, как делать вогнутое крыло (и стоит ли вообще его пытаться делать)
позже попробую выложить фотки своего планера. кому интересно - присоединяйтесь:)
да и подскажите какие площади для каких деталей необходимо использовать? т.е. я знаю, какова площадь крыла у меня есть, как из этой площади вычислить площадь элеронов, хвостового оперения, руля высоты и т.д. еще думал о том, чтобы использовать на 1 крыло 4 (!) сервы для управления рулями (на центральной консоли и на “ушах”)
крыло сделать не навесное, а вставляемое сбоку в верхней части, т.е. для удерживания крыла необходимо
вставить рейку в фюзеляж (деревянную, текстолитовую или карбоновую). “уши” фиксируются на тексолитовом уголке.
Если это ПЛАНЕР НОВИЧКА, то жесткое крепление крыла (штырь сквозь фюзеляж) ему противопоказано. Доказано опытом многих поколений. Крепление крыла резинкой во много раз увеличивает живучесть модели. Например, если модель цепляется за землю концом консоли на большой скорости, то, при “резиночном креплении”, крыло проворачивается, гася удар.
Впрочем, к “разборности крыла” способ его крепления имеет слабое отношение. Можно соединять консоли на штырях, а потом собранное крыло крепить к фюзу любым способом. Видел такое крыло даже на металке. Правда там хитрое (фигурное) сочленение консолей и дальнейшее крепление на винтах.
Кстати, никто не пробовал сделать на этот планер фюз из потолочки по “бутербродной” технологии? А то я как раз собрался, но не знаю, как туда деревянную мотораму всобачить. Или хватит одной потолочки без дерева?
Кстати, никто не пробовал сделать на этот планер фюз из потолочки по “бутербродной” технологии? А то я как раз собрался, но не знаю, как туда деревянную мотораму всобачить. Или хватит одной потолочки без дерева?
без дерева совсем обойтись не удастся (мотораму надо делать из него). хорошо бы продольные рейки хоть проложить внутри бутерброда.
ИМХО конструкция только из пенопласта будет довольно хлипкой и может легко сломаться. да и вес всей конструкции все равно будет не малым
без дерева совсем обойтись не удастся (мотораму надо делать из него). хорошо бы продольные рейки хоть проложить внутри бутерброда.
ИМХО конструкция только из пенопласта будет довольно хлипкой и может легко сломаться. да и вес всей конструкции все равно будет не малым
Именно поэтому и спрашиваю, ибо в черчении и сопромате - полный дуб. Умом понимаю, что надо дерево, но как?? Хочется “круглый” фюз, а пока возможности возиться с болванами и смолами нет.
здесь rcopen.com/forum/f37/topic86811 товарищ делал фюз из пенопласта, но из цельного и обтягивал потом стеклом.
Вот, сижу и думаю - делать фанерный фюз и обшивать его пеной или все же взять продольный вертикальный (и/или горизонтальный) контур, посадить на него на шипах круглую мотораму под 400-ку, а остальное заполнить тогда пеной (кстати, тогда можно будет и крупнозернистой взять - все-таки полегче будет. Но как в таком случае быть с креплением крыла?
Вот, пришла в голову идея - сделать коробку (показано черным) из вертикальных контуров с деревянной моторамой и парой дополнительных шпангоутов для прочности, а ширину коробки установить по ширине двигателя (ужать мидель). Оставшиеся обводы (красные) вышкурить из пены. По моим подсчетам липовая батарея 3S, аппа и серва влезают
Уважаемые инженеры-конструкторы, как вам такая идея?
Если с бальзой проблемы, то можно в принципе лепить что угодно. Делал у нас товарисч пенопластовый трубчатый фюз (как банка пива, только чуть длиннее) и все нормально летало. Естественно пару стрингеров вдоль трубы с внутренней стороны с приклеиванием к мотораме. Под крыло просто верхушка срезается до стрингера и через стрингер две бамбуковые палочки для резинки. Отверстие под крылом просто заклеивается потолочкой, для создания жесткости на крутку. Нагрузки у этого планера при его взлетном весе в 700 гр практически никакие, естественно если не крутить пилотаж 😃
Вот, пришла в голову идея - сделать коробку (показано черным) из вертикальных контуров с деревянной моторамой и парой дополнительных шпангоутов для прочности, а ширину коробки установить по ширине двигателя (ужать мидель). Оставшиеся обводы (красные) вышкурить из пены. По моим подсчетам липовая батарея 3S, аппа и серва влезают
Уважаемые инженеры-конструкторы, как вам такая идея?
мне кажется, что угол установки крыла надо еще сделать не горизонтальным. и зачем мотораму выкашивать настолько вниз?
насколько я понимаю, необходимо ось двигателя наклонять максимум на градусов 6 вниз. в общем, надо ждать ответов ГУРУ.
Да и еще: подскажите, если делать выносные элероны в центральной части крыла, то это сильно действует на аэродинамические свойства крыла или нет?

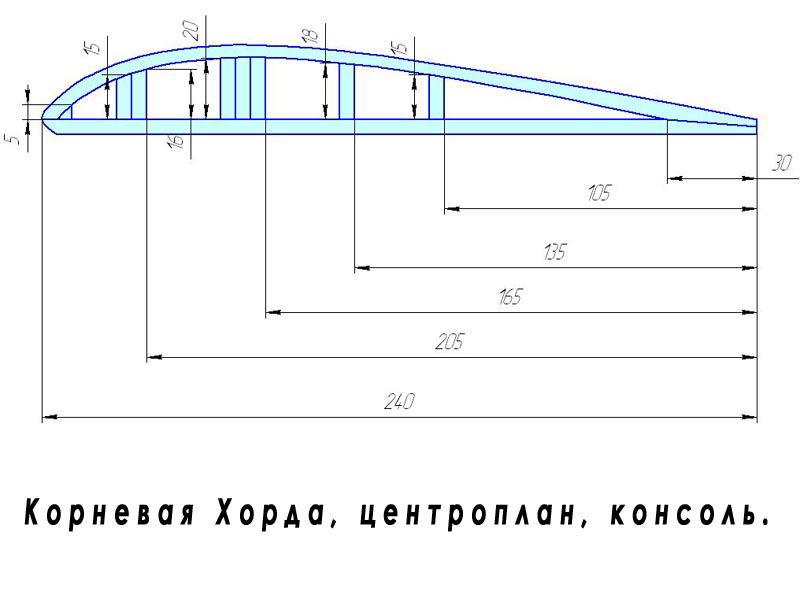

вот я нашел в соседней теме такой профиль:
кто может чего сказать по нему?
меня напрягает большое количество поперечных “реек”, можно обойтись просто нервюрами
меня напрягает большое количество поперечных “реек”
Они же из потолочки! Но можно и нервюры сделать, тут уже кому как удобнее…
кто может чего сказать по нему?
Лонжероны - прямые; их резать проще чем нервюры.
Сообщение от Schmel
Хочется “круглый” фюз, а пока возможности возиться с болванами и смолами нет.
Александр, а почему бы Вам не сделать круглые шпангоуты из фанерки, штук 6 стрингеров и обтянуть всё это потолочкой? А в месте крепления крыла сделать тоже из фанеры коробочку. Только это всё будет посложнее в изготовлении чем “стандартный” фюз этого планера. Но если хочется круглый, то… 😃
Если Вы будете проклеивать квадратный фюз пенопластом для ошкуривания и закругления, то в любом случае придётся пенопласт чем-то закрывать. Скотч вряд-ли пришкварится хорошо. Стеклоткань… Можно и органзой на аквалаке…
А про “бутылочную” технологию забыли? Может, это Вам подойдёт?
Лонжероны - прямые; их резать проще чем нервюры.
А с нервюрами профиль получается лучше…
А с нервюрами профиль получается лучше…
а на каких расстояниях лучше всего нервюры размещать? если я делать нервюры буду пенопласта. да и в конечном счете получится, что нервюра составная (передняя часть и задняя) из-за поперечной рейки из фанеры.
а что насчет выноса элеронов за пределы крыла? и какие размеры ему надо сделать?
C профилем если мудрить, то это уже практически другой планер и изготовление сложнее. Можно сделать хоть бальзовое наборное крыло… По поводу лонжеронов на центроплане - вернитесь на пару, тройку страниц назад и почитайте. Там все описал человек на своем опыте… результат и вывод - НЕ ДЕЛАТЬ на центроплане, т.к. плохо или практически совсем не рулится.
P.S Вся прелесть моего крыла заключается в том, что его очень и очень легко делать… и при этом оно ЛЕТИТ.
P.P.S У меня угол установки крыла задан конструкцией коробка - фюзеляжа, так что если фюзеляж другой, то и угол нужно делать соответственно.
По поводу лонжеронов на центроплане
Элеронов?
C профилем если мудрить, то это уже практически другой планер и изготовление сложнее. Можно сделать хоть бальзовое наборное крыло… По поводу лонжеронов на центроплане - вернитесь на пару, тройку страниц назад и почитайте. Там все описал человек на своем опыте… результат и вывод - НЕ ДЕЛАТЬ на центроплане, т.к. плохо или практически совсем не рулится.
может я чего не знаю, но что значит центроплан применительно к данной теме?
P.S Вся прелесть моего крыла заключается в том, что его очень и очень легко делать… и при этом оно ЛЕТИТ.
P.P.S У меня угол установки крыла задан конструкцией коробка - фюзеляжа, так что если фюзеляж другой, то и угол нужно делать соответственно.
к сожалению, не все размеры указаны в инструкции по сборке и я собрал крало вдвое толще представленного и нижняя часть крала довольно сильно изогнута.
и прошу прощения за назойливость (может это просто не замечают):
к какому выводу пришли по поводу элеронов в крыле? стоит ли их размещать в центральной части крыла (ровной) или же лучше их устанавливать именно в “уши” (как изначально было предложено автором).
З.Ы.: просто читал тему и не понял к какому выводу в итоге пришли
Вся прелесть моего крыла заключается в том, что его очень и очень легко делать… и при этом оно ЛЕТИТ.
+1
а на каких расстояниях лучше всего нервюры размещать?
Можно по 2 на каждую консоль. А вообще, Danzi прав. Этот планер был создан для новичков, как видим из названия 😃 Крыло будет сложнее в изготовлении. Но если так уж хочется, то можно и воткнуть. Вырезать из потолочки. Правда, на концах консолей придётся подбирать профиль “на глаз”. А это уже, возможно, нарушение аэродинамики в некотором смысле… Составные нерюры - это не страшно. Ведь они необходимы только для поддержания правильного профиля и никаких силовых нагрузок нести не будут. На это есть лонжероны.
Если будете выносить за пределы задней кромки крыла элероны, то делайте их размеры как на чертеже у автора. Их вполне хватает для приятных полётов. НО! Внимание на сообщение автора! Элероны ТОЛЬКО на консолях!
по поводу элеронов в крыле? стоит ли их размещать в центральной части крыла
не стоит
baxster, Вы хоть читаете, то что я пишу или просто цитируете не читая? Я же написал - НЕ ДЕЛАТЬ элероны на центроплане. Центроплан это ровная (средняя) часть крыла, куда вставляются ушки. Если бы внимательно читали тему, то увидели бы в пятом посте, я написал толщину профиля - 18мм.
Прежде, чем что то делать, обычно изучают досконально инструкцию и если что то не понятно спрашивают. А Вы сначала сделали, потом начали спрашивать а теперь Вас заставляют читать…
не страшно 😃 планер полетел и так с элеронами в центроплане, но почти не рулился. теперь понятно почему. мне просто тоже уже полетать охота было и было все равно правильно я сделал или нет. первый полет пришелся на воскресенье где-то часов в 10 вечера, так что запустили пару раз и успокоились. а по поводу не делать элероны - там было написано не делать лонжероны. потому и не понял. самое последнее: а каким образом серва управляет элеронами в ушах?
что за дерево тут в ухе?
и где кабанчик на элероне? просто никогда не делал рули встроенными в крыло.
да и серву скорее всего буду вставлять сверху в ухо.
в конечном счете закрылки не используются в качестве элеронов? с разного рода миксами и т.п.?
тему обязательно перечитаю с самого начала, но после сдачи диплома 😃
Ну… обшибся, но по смыслу ж понятно, что лонжероном то не рулят 😃 Дерево в ушке это бальза 2 мм, что бы щель нормально заклеить и было куда петли вклеивать. Потом я от этого отказался и просто вырезав элерон склеивал щель и элероны навешивал просто на скотч. Можно делать элероны не врезные а просто от готового ушка отрезается по всей длине кусочек и навешивается на скотч… получается длинный элерон на все ушко. Машинки у меня вклеиваются внутрь ушка примерно по центру элерона. Кабанчик в элерон вклеивается по центру.
