Несправность зарядки IMAX B6, помогите
Дополню, что транзистор с маркировкой В02 на али найден. Полная маркировка AO3414 AO3416 сот-23. СтОит почему-то дороже других, по карте ремонта, возможно функции другие. Дочитал до страницы 17, где у человека была такая же плата, разве что проблема посерьёзней. У моей пока всё включается, кроме выгоревших деталек.
Остаётся вопрос, чем заменить эти два транзистора (если второй , что У1 тоже транзистор), которые вместо LM393 (если смотреть на схему)? Если теми же транзисторами как в карте ремонта (MMBT5401 и MMBT5551), ничего не поплохеет?
Вы обведите на фото транзисторы или другие элементы которые вас смущают… тот что на фото выпаян - это полевой транзистор. как pnp он не проверяется.
Прикрепил, спасибо.
Полевик это восьминогий? Я не про него имел ввиду. Это просто 7416 второй раз “пЫхнул” и я его выпаял.
Указал на фото.
1-2 это судя по схеме на аймакс по идее должен быть LM393 (у меня есть ЛМ, но впаять не смогу туда)
3-4 это судя по всему по карте ремонта меняются на MMBT5401 и 5551
5 это восьминожка 7416
п.с. 1-2 и 3-4 с маркировкой до безобразия непонятной. Хотя на али У1 нашёлся и по параметрам вроде даже не слаб.
Так же вопрос по проверке… они звонятся как диод, как и писал ранее, парой ног, т.е. не как транзистор, остальные вообще не звонятся, видать смертушка пришла к ним (а на плате звонились гады) 😃
Дополню вопрос… В магазине покупал 7416 и заодно спросил ранее выписанные аналоги на место н-п-н и п-н-п транзисторов. В наличии оказались только bc847, который вроде как аналог MMBT5551 (так я записывал) но судя по всему это аналог MMBT5401 т.к. структура n-p-n но не суть… Я попытался прозвонить его тестером по рекомендации ранее в теме (ссылка на вики www.rom.by/book/Kak_proverit_polevoj_tranzistor) но совсем запутался… эти мелкие полевые или биполярные илди вообще кто из них кто? ранее выпаяный (на фото №2) звонится как полевой n-p-n и всё закрывается/открывается, а эти bc847 (вроде n-p-n) звонятся новые как те, что я выпаял из макса… т.е. просто пара ног как диод.
Чота совсем крыша едет с этими детальками (((
Короче совсем запутался… По карте ремонта у меня не соответствуют транзисторы вообще, всё наоборот. На фото где у меня У1 (по данным алиэкспресса это n-p-n транзистор) по карте ремонта p-n-p должен быть… п.п.ц. приплыл (((
Может кто-то встречал информацию по ремонту клона клонов макса? Где детали “чуть” по другому и некторых вообще нет.
Сгорела зарядка (клон). Симптом: всё включается, но считает, что нажата клавиша “старт” и переходит в режим разряда никелевой батареи, сигнализируя в конце “connection break”. На нажатия клавиш не реагирует.
Предполагаю, что попытался разрядить свинцовый аккум, установив режим никелевого.
На вскрытии обнаружил припаянный индикатор, три навесных транзистора с обратной стороны. Внешне схема похожа на стандартную. Кнопка работает - нажатие сбрасывает в 0. Остальные кнопки тоже рабочие. Напряжение 5в в норме.
Название проца спилено, цоколёвка такая: (против часовой сверху) 44 ноги.
1 LCD/D7 (14)
3 FAN (вентилятора нет, но сигнал идёт к транзистору у места для разъёма)
15 “ENTOR” (да, так написано на плате у кнопки)
17 “STOP” (кнопка)
18 LCD/E (6)
19 LCD/RS (4)
20 +5V
22 bat6 (балансировка)
23 bat 5
24 bat4
25 SPK
27 bat3
29 bat2
30 bat1
31 “+”
32 “-”
36 -progr
37 -
39 земля
40 ZQ
41 ZQ,usb
42 LCD/D4 (11)
43 LCD/D5 (12)
44 LCD/D6 (13)
Остальные выводы не прослеживаются. Что это такое и чем заменить, что прошить?
Что это такое и чем заменить, что прошить?
На сколько я понял, читая тему (уже половину прочитал) ничем и никак.
А поведение зарядки похоже на то, как если вы её попытались откалибровать, нажав стоп и inc.
п.с. по своему чуду я уже более менее прозвонил все детальки под вопросом. Один биполярный сгоревший (или пробитый), остальные впаяю назад (пока из китая замена будет ехать). По картинке №2 транзистор звонится как полевик. Остальные все (1,3,4) биполярные.
В общем думаю впаять всё обратно и попробовать запустить. Проверю будет ли 12В снова на клеммах.
Всё. Сдаюсь на какое то время. Впаял все транзисторы (что на моём фото выше) обратно, заменил и восьминожку 7416, включил… на выходе снова напряжение. Правда сначало не 12 было, а 9. Подключил акум литий 3,7В, замерил - на выходе 3,6-4. Затем отключил и включил с подключенным аком и снова пошёл дымок с восьминожки 7416. Выключил/включил без акума - снова на выходе 12В.
Тупик.
Ребят подскажите куда копать на китайском аналоге Imax B6. При зарядке в режиме CHARGE занижает напряжение
- Lipo 2S 7.43 В показания мультиметра, а зарядник выдает 6.23, через пару секунд 8.4 В и ошибка BATTERY VOL ERR CELL CONNECT
- 3S 11.43 В показания мультиметра, а зарядник показывает сразу 12.6 В после выходит ошибка BATTERY VOL ERR CELL CONNECT
Мультиметром напряжение на самих входных контактах платы соответствует напряжению батареи.
В режиме BALANCE
- 2S показывает напряжения 4.20 4.20 2.11 0.00 4.20 4.20
- 3S сразу ошибка BATTERY VOL ERR CELL CONNECT
Была проблема обрыва дорожки балансира проводок припаял, пару дней было норм.
нам нужна новая карта ремонта с нонейм процом и зеленой платой. кто сможет сделать?)
И мне одну пожалуйста. А то с моей платой не понятно что за детальки и для чего они (вместо LM393). 😃
Доброго всем дня.
При уборке в мастерской обнаружил Зарядку которую ранее пытался делать. Что с ней было изначально не припомню. Всё что описано из схемы ремонта уже перепаяно. Но при заряде ток на батарею идёт примерно в 10 раз меньший 😃 т.е. ставишь 2 А на батаею идёт 0,2А ставишь 5А на батарею идёт чуток больше 0,5А … Я так понимаю что операционником проц управляет и он загоняет?
Но при заряде ток на батарею идёт примерно в 10 раз меньший
У моего клона, похоже, так же. Что смог вроде перепаял, но после этого на дисплее вроде всё идёт и заряжает, но бесконечно.
Купил китайский i-max b6, который все виды батарей заряжает нормально, кроме li-ion, которые он заряжает до 4,5В по вольтметру, при этом на дисплее отображается цифра 4,2В. А в режиме балансировки 4S не видит 4 банку (больше не подключал), только 3. В режиме 3s, 2s все нормально видит. Подскажите в чем проблема, где искать неисправность?

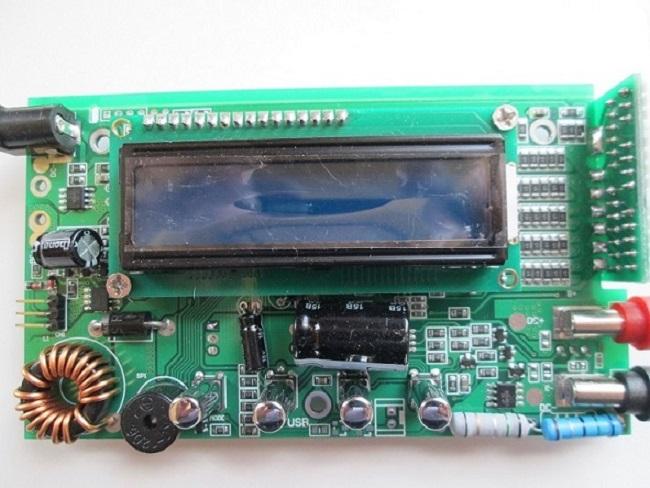

Вид схемы такой:
Может прозвонить резисторы, что справа от дисплея… Вроде на балансировке они работают. Ну и транзисторы за ними тоже вроде по каждой банке свои. Но утверждать не буду, т.к. не электронщик… Паяю/меняю детальки “по запаху” ))
Подскажите, что смотреть - Imax B6 клон, ставлю наполовину разряженную ЛиПо 5000 на зарядку током 2,5А - она закачивает 1 mAh за 25-30 секунд. в итоге заряжает аккум больше суток. По ощущениям, как-будто ток не выставленный (2,5А), а гораздо меньший по факту. Внешние БП менял, сейчас 12В 10А стоит. токи менял на разные, результат одинаковый… куда копать? Заранее благодарю за советы.
Копания надо начать с измерения мультиметром реального тока заряда. Похоже, зарядка только думает, что ток 2.5 А. А реально сколько?
А в режиме балансировки 4S не видит 4 банку (больше не подключал), только 3. В режиме 3s, 2s все нормально видит.
Дорожки для начала проверить на плате с разъемами балансирными… бывает выгорают от кз… плата двухсторонняя, поэтому выгоревшая дорожка может быть не видна. тогда проверять тестером.
По ощущениям, как-будто ток не выставленный (2,5А), а гораздо меньший по факту.
Ну а какой все же ток при заряде на дисплее? миллиамперы зарядник считает в строгом соответствии с индицируемым зарядным током.
а на схеме это который из них irf7822?
Миниатюры
Здравствуйте! Недавно подгорели резисторы в одном из каналов балансира. Их я успешно заменил, но еще обнаружил, что вышел из строя составной транзистор. В этой схеме он обозначен как VT25, VT31. У меня стоит один 3-х ногий. Подскажите, что за марка транзистора? irf7822 не подходит - у него 8 ножек. У меня вроде оригинал IMAX6.
Нашел информацию. На стр. 19 обсуждается. Транзистор называется MMBTA64, можно купить на али, сейчас заказал.
прошу помощи у коллективного разума.
Imax b6 исправно работал несколько лет, потом экран начал иногда сваливаться в рандомные символы, но при перезагрузке переходил в нормальное состояние.
Сейчас при включении звуковой сигнал при запуске, а экран в белых квадратиках
Куда смотреть? питание на камне хорошее 5в - звуковой сигнал если генерирует камень, значит прошивка и сам камень жив. Визуально вроде бы все ок
а экран в белых квадратиках
Скорее всего - индикатору шандец. Очень часто с этим сталкиваюсь с подобными китайскими индикаторами, что неудивительно при розничной цене в 1.5$ При наличии осциллографа, хорошо бы посмотреть сигналы на 4,6, 11,12,13 и 14 - выводах. Везде должны быть прямоугольные импульсы с чётким 0 и 1. Какие именно - неважно. Если где-то нет - проверять плату - от вывода индикатора до МК. Если импульсов нет нигде - что-то не то с МК (часто кварц и обвязка, пропаять кварц и протереть растворителем)
