Несправность зарядки IMAX B6, помогите
Стабилизатор 5-ти вольтовый у тебя это D880-Y.
Гугль говорит, что D880-Y, это транзистор полярности NPN - ну да ладно.
Это стабилизатор на 5В, для питания проца, и всего остального что питается от 5В. Посомтрите от питания проца по дорожке. Найдёте этот стабилизатор. Проверьте он работает. 5В выдаёт?
На третьей ножке (эмиттер?) D880-Y есть 5вольт.
Каждый отдельный лоскуток, это законченный функциональный узел. Он подключается к питанию и процу. Там ссылки на порты проца, и на питание.
Спасибо, вроде как разобрался в схеме.
Искомая деталька при прозвонке контактов, подходит на место DA3:1, что вносит ещё больше путанницы.
У платы есть некоторые разногласия со схемой, в частности на VT12 вместо +V_IN приходит +5 вольт.
Резисторы R57и R68 отсутствуют, вместо них прямые соединительные дорожки.
Базы VT12 и VT13 не звонятся с LM324DG это, как я полагаю, на схеме обозначено как LM393D?
Подскажите, 13(OC1B-), 15(PD6), 14(OC1A) - это ножки процессора?
Ещё интересует куда идёт I_ERR.
Название процессора зашкурено, ножек по 11 с 4 сторон, как их считать - по часовой или против?

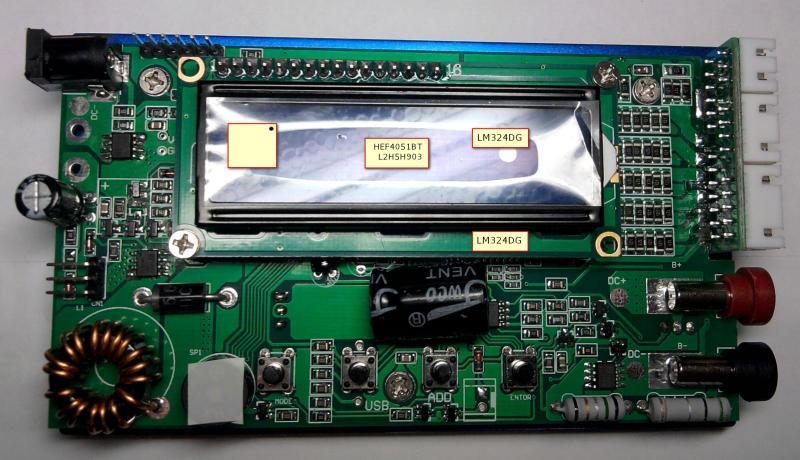

Несоответствия на схеме обозначил, ещё расписал названия микросхем под дисплеем:
Всем привет. У меня такая проблема. Заряжал вчера акк и похоже перепутал последовательность подключение балансира и силовых проводов. Зарядка пишет, когда подключен балансир через 5 сек battery vol err cell connect. Когда он не подключен, заряжает нормально. Можно ли заряжать без балансира, или не желательно??
Разобрал, на плате с балансирами погорели 2-3 дорожки. Одна на верху, даже осыпалась, а 2 внизу. Дайте позязя фотку этой платы, с балансирами. Я не электрик.
Как правильно подключать акки к зарядке??
В одном месте было написано что первым подключают балансир, а потом силовые.
А здесь сказали сначала подключать силовые провода и только потом балансирные, отключение в обратном порядке. Кто прав?
Как правильно подключать акки к зарядке??
Последовательность не важна. Похоже вы переполюсовали. Заряжать Li-po лучше с балансиром.
Я не электрик.
Тогда купите новую зарядку.
Придется!!
Погорели дорожки. Сначло подключил балансир, а потом силовые. Уже разобрал, посмотрел. Как паять не знаю. Наверное придется новый покупать.
rcmart.com/extreme-lipo-balance-charger-x605-p-294…
rcmart.com/power-lipo-lion-life-nimh-nicd-7a80w-hi…
banned link
или такую же banned link
или разорится на этот banned link
похоже перепутал последовательность подключение балансира и силовых проводов… Можно ли заряжать без балансира, или не желательно??.. Я не электрик.
Последовательность не важна… иначе бы у всех подряд зарядки сгорали бы.
Без балансира заряжать LiPoly аккумуляторы крайне нежелательно.
И Вы путаете электриков с электронщиками… электрики, даже дипломированные, это специалисты в сетях от 220В и выше…
Покупайте любую. Они все делаются на одном и том же заводе, по одной схеме, и по одной технологии.
А разницы как подключать аккум - нет.
У вас просто совпадение что она сдохла именно в этот момент. Это не связано с последовательностью подключения.
Погорели дорожки.
Прежде чем новую зарядку использовать, выясните все же почему балансир сгорел, чтобы не допустить такую же ошибку в будущем.
А до этого, этот аккум вы уже заряжали, на этой зарядки?
А до этого, этот аккум вы уже заряжали, на этой зарядки?
Да. зарядке уже года 3.
А вот тот аккум при котором сгорела зарядка, уже заряжался? Или вы его в первый раз подключали?
Бывает на некоторых аккумах перепутаны провода на балансирном р-оме. Вот я и подумал, что это может быть причиной.
Нет. Уже заряжал. Это я похоже пепрепутал последовательность подключения проводов. Сначала подключил балансир, а потом силовые. Вот у меня дорожки и погорели. Забыл как правильно. Не катался где-то пол года. Надеялся что утопленный регуль высохнет, и с финансами был напряг. Регуль сдох! Пока деньги нашлись, пока купил новый, пока пришел. За это время все забыл.
И вот результат!!!
Сначала подключил балансир, а потом силовые. Вот у меня дорожки и погорели.
Последовательность включения не важна, Вам же выше уже говорили об этом… Причина точно в другом.
У меня например балансир однажды сгорал когда балансный разъем был уже воткнут и минус силового провода уже был в гнезде… а вот плюсом я нечаянно коснулся корпуса… после этого зарядник перестал балансировать аккумуляторы выше 3S…
Причина точно в другом.
я, например, спалил свой имакс, когда подключил батарею, а затем вверх ногами пытался воткнуть спросоня балансир - как результат выгорели все дороги 1-3S, причём я успел только коснуться разъёма…
Это я похоже пепрепутал последовательность подключения проводов
НЕТ РАЗНИЦЫ! Тебе 10 раз сказали.
Просто аккуратнее нужно подключать.
Вот правильно написали. Бывает касаются + проводом на корпус зарядки. От этого может сгореть.
Они все делаются на одном и том же заводе, по одной схеме, и по одной технологии.
Похоже что не все:
Искомая деталька при прозвонке контактов, подходит на место DA3:1, что вносит ещё больше путанницы. У платы есть некоторые разногласия со схемой, в частности на VT12 вместо +V_IN приходит +5 вольт. Резисторы R57и R68 отсутствуют, вместо них прямые соединительные дорожки. Базы VT12 и VT13 не звонятся с LM324DG это, как я полагаю, на схеме обозначено как LM393D?
И да, микросхема LM393D которая есть в схеме, на моей плате вообще отсутствует!!!
Плохо искали, она имеет 8 выводов, похожа на полевик… На вашем фото расположена примерно за левой частью дисплея. И еще, общедоступная принципиальная схема не является точной схемой ImaxB6… это схема RC-Power BC6, первоисточник ТУТ.
Плохо искали, она имеет 8 выводов, похожа на полевик… На вашем фото расположена примерно за левой частью дисплея.
Не только искал, но и прозванивал - несоответствия со схемой уже выкладывал здесь.
Впрочем, может действительно не вижу - пальцем ткните, где она тут спряталась:
Впрочем, может действительно не вижу - пальцем ткните, где она тут спряталась
Мне наверное придется съесть свою шляпу ))
Этот узел у Вас действительно отличается существенно… У Вас Imax?
В том узле помимо спорной микросхемы обычно стоит еще два полевика силовых, один из которых в повышающем преобразователе стоит, другой в понижающем… У Вас там только один полевик… странно… И диод крупный один, обычно два. Мне с такой схемой зарядки не попадались - разбирал парочку Imax и одну Turnigy.
Хотя если каким то образом избавились от одного преобразователя, то отсутствие одного полевика объяснимо, и отсутствие микросхемы тоже - можно на транзисторах один компаратор сделать.
Видимо идут по пути удешевления…
Этот узел у Вас действительно отличается существенно… У Вас Imax?
Копия IMAX, только похоже выясняется, что не совсем копия. На 17 стр. по ссылке выше, есть моё первое сообщение.
Там все подробности расписал, с фотками.
Вкратце суть сводится к поиску детальки, которая стоит на месте LM393D. Толи это транзистор, толи стабилизатор, толи ещё чего.
Может у вас там транзисторная сборка в этом месте.
У вас она включается? На экране что то есть?
Если нет. То ищи сначала что с питанием проца. Что бы заработал проц для начала. А потом ройте дальше.
Может у вас там транзисторная сборка в этом месте. У вас она включается? На экране что то есть?
Похоже здесь, как и на одном правильном Linux ресурсе, ни читать выше, ни по ссылкам ходить не принято, даже в пределах одной этой ветки.
Поэтому постараюсь в каждом сообщении выкладывать как можно больше информации, пускай и упомянутой ранее.
Итак:
Зарядка Imax B6 копия, была подключена к источнику питания, напряжение которого немного превышало или было равным 18вольт.
По прошествии некоторого времени, была обнаружена в нерабочем состоянии. При включении высвечивается верхний ряд тёмных квадратиков, звуков не издаёт, на кнопки не реагирует - фото:
При прозвонке, выяснилась неисправной одна деталь похожая на транзистор, надпись XOEV 48 - фото:
Располагалась где помечено желтым - фото:
Так же выяснилось, что схема зарядки имеет отличия с упоминавшейся в этой ветке.
Деталь похожая на транзистор, надпись XOEV 48, при прозвонке подходит на место микросхемы LM393D, которая на плате отсутствует:
Вопрос: что это может быть за деталь? И если транзистор, то какой полярности?
Да фиг её знает. Если бы знали ответили бы. Это во первых
Во вторых, из-за этой детали, не может так не работать вся зарядка. У тебя явно процу хана. Проверь для начал напряжение на проце, 5В есть. Или там все 12В идут? Найди стабилизатор напряжение на 5В, и посмотри он рабочий?
Эта деталь, относиться к преобразователю напряжения. На экране ничего нет не из-за неё! Ищи стабилизатор на 5В.
Вообще в твоём случае, проще купить новую зарядку. Стоит копейки в китае.
Вопрос пока не стоит в покупке новой, вопрос пока стоит в починке имеющейся.
Проверь для начал напряжение на проце, 5В есть. Или там все 12В идут?
Название процессора зашкурено, ножек по 11 с 4 сторон:
-
Как считать ножки процессора - по часовой или против?
-
Какой номер ножки у него питание 5В?
