вопросик по антенам
Может кому интересно будет,патч на 900МГц за 24 бакса
cgi.ebay.com/900MHz-Cellular-Antenna-8dBi-Flat-Pan…
Дабы не парится с изготовлением самостоятельно,купил себе.
Как впечатление от антенны?
Так я её только купил,когда приедет,посмотрю.
отпишитесь потом пожалуйста…
Подтверждаю что штатные штыри очень не плохие
и разницы между рубердик и этим штырьком практически нет.
(делал замеры по RSSI)И там действительно есть кое что внтури
Вот и получил я свои радио игрушки на 900. Патчик, приемник и передатчик.
Гляжу на антенны, что в комплекте шли и что
И то что вы назвали “кое чем” тоже одинаковы, посчитал количество витков.
И что бы это значило? Не может ведь быть разной длинны антены с одинаковой катушкой внутри?
Что делать?
К стати странно передатчик на 900 сразу был включен на 4 канал?
А может, что то мысль такая промелькнула, т.к. в заказе сразу был патч, то они имели ввиду что если на 1 (900) канале то та которая подлиннее, а если на 4 (1000) то та которая покороче?
А еще интересный вопрос - если патч на 900, то на 4-ом канале тамже чуть более 1000, а патч будет правильно работать? Или нужно было патч на 1,2гГц заказывать если собираюсь на 4-ом канале летать?
На рцгрупс обсуждали эти “катушки”,один кадр написал предположение,что они сделаны для удобства сборки антенн при производстве,т.е. без заморочек с пайкой контактов.Что делать с антеннами?Удлинить как неоднократно советовали.А по поводу патча,пробовать надо,провести,так сказать, натурный эксперимент.Кстати,что все так упёрлись в четвёртый канал?У меня например на втором оптимальнее получилось летать.Так что в поле и пробовать.Удачи.
Внимательней: это не те антенны которые я удлинял и другим советовал выше.
Новые, по слухам, работают получше того хлама, хотя сам я их не пробовал.
Полетайте для начала, проверьте. С приличным 3dBi штырем на приемнике видео должно быть чистеньким как минимум на 1км, с 8dBi патчем - на 2км.
На счет передатчика на 4-м канале - а Вы уверены? На них катриночка обычно наклеена негативная: пимпочки, которые в жизни белые, нарисованы черными, так что проверьте по приемнику 😉
На рцгрупс обсуждали эти “катушки”,один кадр написал предположение,что они сделаны для удобства сборки антенн при производстве,т.е. без заморочек с пайкой контактов.
Видать этот “кадр” ну очень далек от радиоэлектроники;)
Внимательней: это не те антенны которые я удлинял и другим советовал выше.
Да это я уже понял. Для того чтобы их удлиннять или хотябы понять похожи ли они на правду нужно понимать какая длинна проволоки в этой “катушки” можно конечно подсчитать по виткам.
На счет передатчика на 4-м канале - а Вы уверены? На них катриночка обычно наклеена негативная: пимпочки, которые в жизни белые, нарисованы черными, так что проверьте по приемнику 😉
Если так то. действительно на первом. Но вроде переключатель не залит клеем как это бывает.
К стати ни разу в жизни не видел этих передатчиков и был очень удивлен их размеру. Ну уж очень маленький.
Ну а всеже, может кто сталкивался какая из двух антеннок лучше работает на передатчике. Я так понимаю что на приемник мне всеравно лучше сразу патчик прикручивать.
К стати а за патчиком хоть чуть-чуть ловит. Ну к примеру если я патчик на штатив поставлю и подниму метра на полтора, я смогу на посадку то заходить рядом с патчиком, видно хоть что-то будет или все как обычно - эксперимент.
Если в качестве штыря в Ваших антеннах используют стальной плетеный тросик( у меня так было), то ждать от таких антенн думаю нечего и чуда не будет. А вообще надо летануть и все станет ясно…
Если в качестве штыря в Ваших антеннах используют стальной плетеный тросик( у меня так было), то ждать от таких антенн думаю нечего и чуда не будет. А вообще надо летануть и все станет ясно…
Да причем тут - какой штырь используется? Удлиннять и переделывать антенну нужно если в ней нет этих самых индукционных катушек. Если они есть то, они и являются как бы удлинителем антенны.
Если такую антенну и переделывать то нужно и от катушек избавляться.
Но похоже эти антенны правильные.
Вопрос только почему они разные?
У меня антенны с катушками, в этой теме выше описывались тоже антенны с катушками(которые переделывали)
Антенны реально стали работать значительно лучше, а от материала штыря и от чистоты поверхности на таких частотах много зависит.
В прочем Вам решать…
Вообще, интересно было бы узнать у производителей, зачем на эти частоты делать антенны с удлиняющей катушкой, если и так полноразмерный штырь имеет длину порядка 8-ми сантиметров? Тем более, когда такая антенна придается к передатчику на 15 каналов от 900 до 1200 МГц 😦… учитывая, что антенна с удлиняющей катушкой более узкополосна и более чувствительна к “окружающей обстановке”…
Я бы, без малейших колебаний, переделал антенну на частоту выбранного канала (если не устраивает “как есть”, конечно)…
Раскрутил я свою антенну и посмотрел наконец на эти “катушки”.Правильно на рцгрупс было писано,чисто контактная пружина,чтобы при сборке изделия не заморачиватся с паяльником.
Сами посудите,когда антенну собираешь эта пружинка сжимается и превращается почти в цилиндр,да и потом, если катушку сжимать у неё меняется индуктивность,так как сжимается эта пружина индуктивность должна измениться для этих частот значительно.И если допустить про её удлиняющую функцию,то как вы себе думаете угадать насколько её сжать?Да и находится она в металлическом стакане довольно неподходящем по размерам для удлинительной катушки.
Решил сегодня вечером от нечего делать посмотреть на векторном анализаторе цепей характеристики китайских антеннок для видеопередатчиков, коих в барахле нарыл 4 штуки 😃
Итак, экран в режиме анализа КСВН. Вертикальные клетки - единицы КСВ, нижняя линия - 1.02, дальше соответственно 1 клетка = 1 единица, т.е. вторая линия - ксв = 2 и т.д.
На графике есть вертикальная черточка - это частотная метка на 1015мгц. Полоса обзора сейчас 600-1200мгц.
Первая антенна:
все отлично, минимум ксв=1.1 как раз около первого канала “стандартного” видеопередатчика
Вторая:
КСВ=3.5 сильно ниже интересующей нас частоты.
Третья:
Равномерный “завал” с минимумом ксв=1.5 около 1200мгц…
Четвертая:
Без комментариев. Антенной это назвать нельзя.
“Пружинки-катушки” в антеннах проверены на предмет контакта со штырем - в этом плане все нормально.
Вывод. Антенны идут ненастроенными, включение некоторых из них может быть опасно для передатчика (у последнего экземпляра - КСВ = 6!).
Так что париться на тему для чего нужна пружинка, и сколько длин волн эта антенна - смысла нет, это банальная китайская лотерея. Или “русская рулетка” для передатчика 😃
Может будет работать, может нет, а может и передатчик сдохнет от перегрева.
ИМХО, единственное верное решение - самодельная антенна, настроенная на анализаторе КСВН.
Если интересно - попробую еще для статистики поискать китайские антенны, где-то еще штук 5 лежит.
Было бы интересно если бы Вы испытали антенну переделанную как тут советовали,полуволновый штырь.
PS.Хорошо иметь такой приборчик 😃
Было бы интересно если бы Вы испытали антенну переделанную как тут советовали,полуволновый штырь.
А смысл? У нее высокое волновое сопротивление, без согласующего устройства не будет эффективно работать. Можно, конечно - по прибору все настроить - но “в слепую” эту конструкцию скорее всего повторить не получится.
ды вот приборчиков нет… а вот что получается после переделки узнать очень интересно! Сам переделал, стало лучьше, но вот насколько…
По просьбам трудящихся 😃
Длина штыря 150мм (вместе с железкой в разъеме как раз 155-156мм), как указано в сообщении на первой странице этой темы.
Сделано “на скорую руку” из кусочка припоя, но суть дела не меняет.
Антенна работает офигенно. Но на частоте 390 мгц 😃
Что и следовало ожидать - у меня в рефлектометре стоит 50 омный терминатор. Соответственно, если прикинуть антенну на 390 мгц 1/4 волны, у которой сопротивление как раз 50 ом - получим минимум ксв при длине рабочей части 182мм. Ну, плюс-минус погрешность на измерение, изготовление антенны - как раз так и получается.
Теперь осталось выяснить какое-же всётаки выходное сопротивление у передатчика.Или, если точнее выражаться, на какое сопротивление антенны настроен выходной каскад.
А можно например антенну ставить на передатчик, и как то измерить этот самый КСВ доступными способами. Может как то по напряженности поля… Может получится свою связку на оптимальный режим вывести?
Для K.Viktor:
Виктор! Хочу к Вам обратиться с просьбой, которую поддержат, я думаю, многие из присутствующих здесь… Коль у Вас есть возможность проводить подобные “лабораторные работы” (у меня, к сожалению, такой возможности нет - имеющийся парк измерительной техники позволяет работать с частотами лишь до 450-ти МГц), то не могли бы Вы изготовить по расчету и испытать антенну, дабы узнать, насколько практика разнится с теорией…
Мне кажется, что достаточно простой в изготовлении будет так называемая “коаксиальная” антенна - из куска коаксиального кабеля она делается буквально за 10 минут… Преимуществом ее, на мой взгляд, является то, что она имеет настроенный противовес, в отличие от просто штыря, противовесом которому будет корпус передатчика и все близлежащие провода… Также плюсом такой антенны можно считать ее компактность, гибкость и возможность, удлинив кабель, крепить ее в месте и положении, независимом от места и положения передатчика… Именно так выполнены антенны передающего модуля “Ассан” (что есть в наличии - то и “ковыряем”) и антенны радиотелефонов на 900 МГц… На прилагаемом фото две нижние антенны именно от радиотелефонов, а верхняя (с разъемом) изготовлена мной на скорую руку для анализатора спектра (пока единственный доступный мне прибор на частоты выше 1ГГц, но антенны им настраивать крайне неудобно)…
Если Вы найдете время и изготовите подобную антенну на частоту 1,2 или 2,4 ГГц, а потом проверите прибором, насколько совпадают расчетные параметры с измеренными и в какую сторону надо корректировать размеры, то полученная информация будет большим подспорьем тем, кто не “чурается” самостоятельно изготовленных антенн…

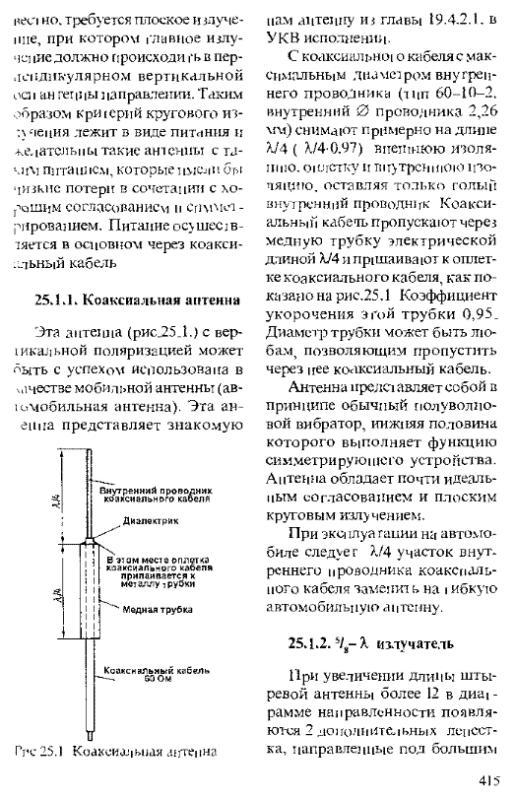

Также даю ссылку на фото из моего дневника, где изображена самодельная антенна для модуля “Ассан” и на страницу из книги Ротхаммеля, где описана коаксиальная антенна…
