Набрел на самодельную патч-антенну на 2.4ГГц.
aviamodelka.ru/forum/index.php?showtopic=6790
Автор обещает весьма приличные дальности, но жалится на немалую себестоимость устройства. Там, как я понял, какой-то проект с автоматическим выбором антенны в зависимости от положения летального аппарата…
Набрел на самодельную патч-антенну на 2.4ГГц. aviamodelka.ru/forum/index.php?showtopic=6790 Автор обещает весьма приличные дальности, но жалится на немалую себестоимость устройства. Там, как я понял, какой-то проект с автоматическим выбором антенны в зависимости от положения летального аппарата…
Патч, как патч… Судя по размерам и ДН усиление в порядка 6 дБ.
А приемники с автоматическим выбором антенны называются Diversity Reciever. Их несколько фирм делают.
Кому помешать может imho не главное, а важнее кто нам помешать может. Вот результат работы по анализу спектра в разных диапазонах. Прием велся в спальном районе на окраине Москвы, антенна на уровне 5-го этажа. Каждый экран накапливал спектр за четверо суток. Смотрите, делайте выводы.
У нас UHF настолько чистый что даже на спеkтрум скучно смотреть,
зато выше 900Мгц до 3Ггц всего несколько частот пригодных для видео,
2.4Ггц забит помехами, судя по снимкам в моей деревне можно ожидать очень хорошие резултататы если видео передается на 1010, 2300 или 2550МГц
сканировал 15минут назад:
www.fmtv.us/rc/fpv/0.7-3GHz_spectrum.jpg
www.fmtv.us/rc/fpv/900-1400mhz_spectrum.jpg
www.fmtv.us/rc/fpv/2.3-2.6ghz_spectrum.jpg
мдааа
Дима, а ты шереровское РУ испытал?
класс ! я те телефон в личку кину - брякни в 21-30
сегодня тестил китайский ресивер,
6г
434.760MHz NFM
-118dBm
15мВатт передатчик РУ лежал в комнате на 4-ом етаже за 3-мя Ж/Б стенами дальность 2км (когда ЛЕД мигнул аж на секунду)
чувствительность не уступает японскому Yaesu($200), модули покупал $8/шт +$4 registered airmail
С той же компании АМ модули аказались бесполезными - чувствительность никакая
Звучит заманчиво.
сегодня тестил китайский ресивер,
на ихнем сайте забыли положить линки на pdf
может я не там ищу?
И что использовалось в качестве передатчика?
передатчик сделал на CC1070 +BFG198 усилитель, получается примерно 100мВатт от 4в ли-по
правда PLL немного шумный и сервы слегка дрожат, надо будет наити подходяший ПАВ резонатор или кристал

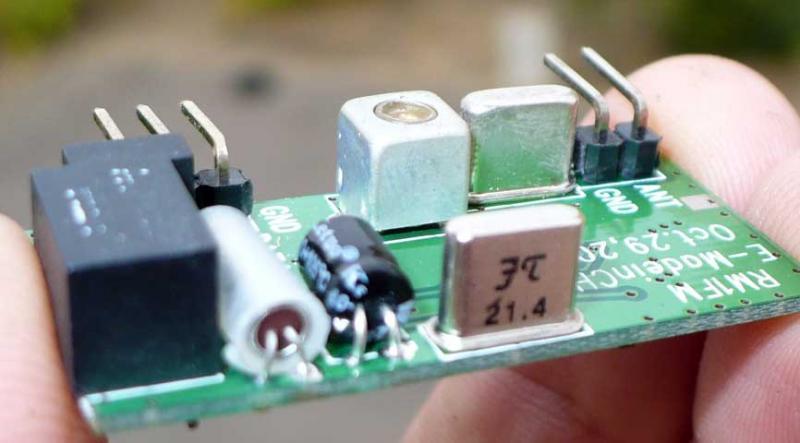

передатчик помешается внутри Нунчак, вот немного старая фотка, такая карманная штучка обеспечивает уверенную связь на несколько км
установил вчера свою систему видеопередатчик и приёмник на самолёт. мощность видеопередатчика 3.5ватта, мощность радиоуправления около 5 ватт. расстояние на самолёте между антенной видеопередатчика и антенной приёмника Р/У 30см., на этом расстоянии процессор в приёмнике тупеет 😃 поэтому буду одевать на все провода от серв кольца ферритовые+ возможно буду экранировать внутренности машинок и приёмник. И антенну от приёмника буду уносить в самый хвост самолёта потому что сигнал с передатчика может индуцировася по приёмной антенне и тоже наводки будут.
мощность радиоуправления около 5 ватт.
Что за РУ у Вас?
Что за РУ у Вас?
Скорей всего это Гренландская модель, сделана специальна, чтоб зимой руки не мерзли 😅
@ михалыч2:
нудачно у вас получился разнос частот видео и 800мгц РУ
На борту самолета и на земле придется решать одну и туже проблему.
также АМ не так устоичива к помехам если сравненивать с ФМ
Обычно приемники(видео или РУ) работают лучше если вход отфилтьрован,
у меня все проблемы приема решаются подходяшими фильтрами
ферритами и фольгой не пользуюсь вообше.
посмотрите в дневник, я там пофоткал и видеопередатчик и радиоуправление. радиоуправление полностью самодельное, руки греть не будет, потому что у меня антенна с магнитным основанием крепится на крышу машины и длинна кабеля 3.5метра. фильтры… а вы используете самодельные или покупные? хотя я их в продаже вообще не встречал а на 868мгц тем более
посмотрите в дневник, я там пофоткал и видеопередатчик и радиоуправление. радиоуправление полностью самодельное,
Любопытно.
Там написано: частота видео - 1000 МГц, - что за диапазон Вы реально используете? Из стандартных - мне в этом районе известны лишь 900 МГц и 1.2 ГГц.
Так как РУ на 868 МГц, фильтры приемника должны быть весьма узкополсными и с хорошим подавлением. Что за фильтры Вы использовали?
На фото показаны отдельные платы. На модели они в таком-же виде стоят или в экранах?
Какой способ модуляции и кодирования использован в РУ?
ну поскольку приёмник у меня работает в диаппазоне 950-1200мгц я выбрал частоту 999мгц 😃 эта частота далеко от мобильных телефонов и максимальная частота измерения частотомера 999.9мгц (потом экрана не хватает) и антенны от мобил подходят.
фильтры я никакие не ставил (на приёмнике только родной Г-контур стоит) на модели я их заэкранировал. модуляция на Р/У АМ (мог бы сделать и частотную но что то лень было 😦 там схема чуть другая)
поскольку приёмник у меня работает в диаппазоне 950-1200мгц я выбрал частоту 999мгц…
фильтры я никакие не ставил (на приёмнике только родной Г-контур стоит) на модели я их заэкранировал. модуляция на Р/У АМ
Круто! И как далеко с такими исходными данными Вы собирались улететь? 😃
Разнос приемника и видеопередатчика на модели, боюсь, Вам мало чем поможет…
хм, тода придётся переделывать Р/У под ЧМ 😦 ну что ж , зато с пользой
хм, тода придётся переделывать Р/У под ЧМ
ЧМ, конечно, тоже не помешает (а заодно FSS, частотные прыжки и другое помехозащищенное кодирование). Но в первую очередь, по моему, нужно ранести частоты РУ и видео.
Хочу попробовать у своего спектрума dx7 вынести весь радиоблок (плата с ВЧ блоком и кнопкой понижения мощности) наружу для крепления на штативе:
- Увеличенная дальность
- Возможность управлять из авто, зимой защита от холода, летом - от комаров.
Там 6+3 провода. Интересно, если пустить ленту 9-жильную метров на 3-4 не будет искажения сигнала до ВЧ блока?
