Просто зимняя гонка
Начал склеивать пазл. Заодно взвесил детальки.
Средний слой фюзеляжа - 46 + 4 + 2 + 4 (фанерка+низ+верх+киль) = 56 гр.
Левая панель фюзеляжа - 15 гр.
Правая панель фюзеляжа - 21 + 18 (бальза+рама ) = 36 гр.
Значит фюз в материале до профилирования ошкуркой имеет массу - 107 гр.
Заготовка стабилизатора с рулем - 14 гр
Неееее в сто грамм не войдет - за стакан будем бороться…
Склеенный со стабом фюз вышел на 128 гр.
Как правильно навесить руль высоты ?
Как правильно навесить руль высоты ?
На Майлар. Или я делаю петельки из жестянки и проволоки. Гнется проволока буквой П, огибается жестью, и получается почти рояльная петля. Это если толщина стабилизатора позволяет.
Влезу в тему с тупым вопросом.
А что если вот так поставить мотор - головой в круг?
Апологеты F2F головой в круг практикуют.
На Майлар. Или я делаю петельки из жестянки и проволоки. Гнется проволока буквой П, огибается жестью, и получается почти рояльная петля. Это если толщина стабилизатора позволяет.
Влезу в тему с тупым вопросом.
А что если вот так поставить мотор - головой в круг?
Какой-то не правильной сборки кмд, поясню: если башкой в круг то выхлоп будет смотреть вверх. Иначе каналы перепуска не совпадут.
Апологеты F2F головой в круг практикуют.
Да, практиковали, но был ньюанс подплев в окно нужно было точно дозировать. Или можно было получить перелив.
Иначе каналы перепуска не совпадут.
Немного не совпадают. Это критично?
Перекрутим голову.
Приветствую Коллеги!!!
Во-первых несовпадение каналов критично, потеря мощности, а её итак не избыток. Во- вторых избыток подплёва- это ерунда, а вот снег в окне - это да.Расположив окно вверх Вы практически гарантируете попадание туда снега…
Как-то так…
P.S. Кстати в Российском F2F так ставили движок только два экипажа, оба уже не пускают F2F…
Немного не совпадают. Это критично?
Перекрутим голову.
улыбнуло.
Да, практиковали, но был ньюанс подплев в окно нужно было точно дозировать. Или можно было получить перелив.
Был смысл ?
Был смысл ?
При всей хоббийности зимней гонки, она все равно спортивный вид авиамоделизма. вся конструкция создаётся для достижения максимального спортивного результата для данного экипажа (его натренированности и способности реализовать характеристики модели), а тут сплошные компромиссы. Посмотрите таблицу с результатами, в Пушкино и Подольске модели имели скорость 28 -30сек, время пролета 50 кругов (в воздухе) -150сек , а результаты 170- 190 хорошие и дальше до 300-350. В какую сторону головка мотора: винтомоторная группа состоит из мотора, бака и винта. бак относительно мотора (точки инжекции) должен находиться строго в определенном месте и иметь возможность регулировки этого положения.( Это не аккумулятор на электричке, который куда хочу туда и воткну). Дальше вокруг всего этого строиться планер ( с центровками, плечами, выкосами, удлиннениями, разнокрылостью, боковыми площадями и так далее. Гоночные моторы сконструированы под закапотированною “головкой вниз”, при установке боком бак “выпрыгивает” из фюзеляжа, головкой в круг - решал эту проблему, но добавлял другие.
Немного не совпадают. Это критично?
Перекрутим голову.
У кмд можно голову крутить (до обкатки) выхлопом и вверх и вниз–каналы одинаковые, а, вот, если назад-вперёд, то да–не совпадают, но и главная проблема на фотке–задняя крышка, при таком перевёртыше надо пилить в золотнике новую дырку под мотыль напротив старой и есть мнение что такое переделывание улучшает смазку нижней головки шатуна, что для гонок очень положительно…
при таком перевёртыше надо пилить в золотнике новую дырку под мотыль напротив старой и есть мнение что такое переделывание улучшает смазку нижней головки шатуна, что для гонок очень положительно…
Извините, А Вы трезвый? Попробуйте ещё раз изложить свои мысли…
каналы одинаковые,
они не одинаковые (кроме бустера), посмотрите под микроскопом где совпадает, а где нет.
при таком перевёртыше надо пилить в золотнике новую дырку под мотыль
Вы точно трезвый?..
есть мнение что такое переделывание улучшает смазку нижней головки шатуна, что для гонок очень положительно…(REMO)
Писец…
Как механник, Вас понимаю о чём Вы хотите сказать, но прежде чем написать и опубликовать сначала прочитайте, что написал.
Извините, А Вы трезвый? Попробуйте ещё раз изложить свои мысли…
А що не так?
В Тольятти, после двух туров: три экипажа вылетели из 3х минут.
Юноши, в полуфинале есть 3.00
Антон, я так понимаю Александр вот эту идею имел в виду: rc-centr.ru/engines/kmd-2-5-perevertysh.html
А вот про “кручение головы” , я не понял, если честно.
А вот про “кручение головы”
Перепускные каналы, не совпадают. Можно до пилить, если очень хочется, хотя и так будет тарахтеть.

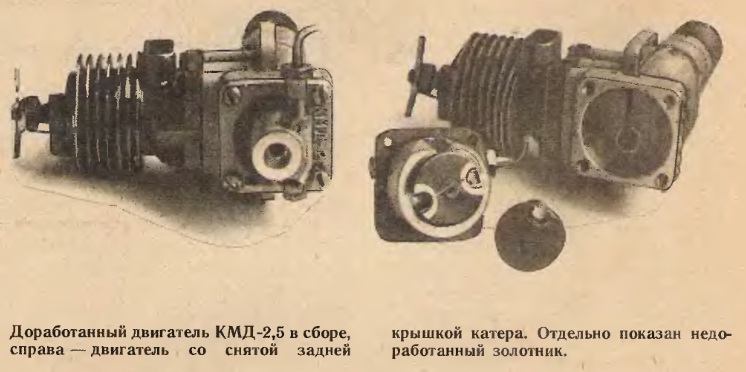

С. ГЛАДКОВ, зав. лабораторией авиационной техники республиканской СЮТ Казахской ССР.
Оптимальный вариант — когда смесь поступает из центрального осевого отверстия золотника в направлении коленвала. Так спроектирован отечественный микродвигатель «Ритм». Но в большинстве кружков изготовить новую стенку для КМД сложно. Поэтому мы решили пойти более простым путем: попробовать повернуть всю заднюю крышку мотора на 180°, поменяв таким образом направление входа потока свежей смеси. В таком варианте она на пути к перепускным каналам неминуемо встречала бы кривошип и головку шатуна, охлаждая и смазывая эти детали. Для работы двигателя понадобилось (для сохранения исходных фаз газораспределения в щеке штатного золотника) пропилить новый паз под поводок кривошипа, диаметрально противоположный существующему.
Я собираюсь обратиться к компетентному человеку для переделки задней крышки и золотника как раз из мотора “Ритм”…
Так что башкой внутрь баком под крыло !
Так что башкой внутрь
не лучшее решение именно для зимней гонки, гарантированно сильный контакт со снегом на посадке.
компетентному человеку для переделки задней крышки и золотника как раз из мотора “Ритм”…
К Андрею Макаркину.
Пару раз подбросив модель в снег от “башкой внутрь” отказался. Снег матьего так и лезет в выхлоп.
Еще раз перекрутил мотор. Вот что получилось, задняя крышка перевернута. Но опять проблема - бак надо переделывать, или пихать в фюзеляж, что сильно ослабит его т.к. питающая трубка получается длинная.
бак относительно мотора (точки инжекции) должен находиться строго в определенном месте и иметь возможность регулировки этого положения.
Подскажите, как правильно?
Да, жиклер получился с внутренней стороны фюзеляжа.
Поставь все на место, заднюю стенку, мотор с внешней стороны и сфотографируй вид сверху. бак, наверное придется двинуть в фюзеляж или сделать другой, как там внутри трубки идут? где ЦТ?(продольный и поперечный). где выход корд? фото с боку.
Приветствую Коллеги !
По расположению бака относительно мотора:
В идеале точка выхода питающей трубки бака должна совпадать с точкой начала распыла топлива диффузоре по высоте и глубине. В вашем случае нижний передний правый по полёту угол бака должен совпадать с внешней стороной отверстия диффузора. Ну и разумеется бак должен быть максимально близко к мотору.Если бак будет выше и/или глубже в сторону центра круга двигатель будет сильно “богатиться” в полёте, будут проблемы с отстройкой режима на земле.Если далеко от мотора проблемы со стартом и режимом.
Но это в идеале… Разумный компромисс возможен ,особенно при работе с КМД, моторчик многое прощает , но не всё конечно… Расстояние до бака можно компенсировать специальным гоночным шлангом сечением 3х0,5 3х0,8, можно купить Андрея Шкатова в интернет магазине. Стоит он конечно недёшево , но надо его немного и он практически вечный. Топливо его не разъедает, его можно только потерять))) Три сантиметра неопренового кембрика или капельницы в эквиваленте этого шланга сантиметров 10 , а то и 15 !!! Конечно этот шланг не надеть на стандартный штуцер КМД , но это легко решается впайкой в отверстие штуцера трубочки диаметром 1-2 мм из меди или латуни ,можно использовать для этого обрезок иглы подходящего диаметра ( тоже прекрасно паяется). Из штуцера трубка должна выходить на 3-4 мм , этого достаточно для надёжного крепления шланга. Никаких утолщений делать не нужно шланг достаточно жёсткий не слетит.
Пока всё, будут вопросы отвечу…
