Простая кордовая из фанеры и пены

DUDS

К простому кордовому контроллеру соберу две простые кордовые модельки.
Одну как бойцовое крылышко.

Одну как самолетик.

Основной материал - шлифованная 4мм фанера.
Пенопласт Кнауф Дом.
И один лист бальзы 4мм. 😆😒

Здесь буду вести репортаж о постройке.

Пока изготовлены детали из пены

для CLEF

для “Букашки”

DUDS

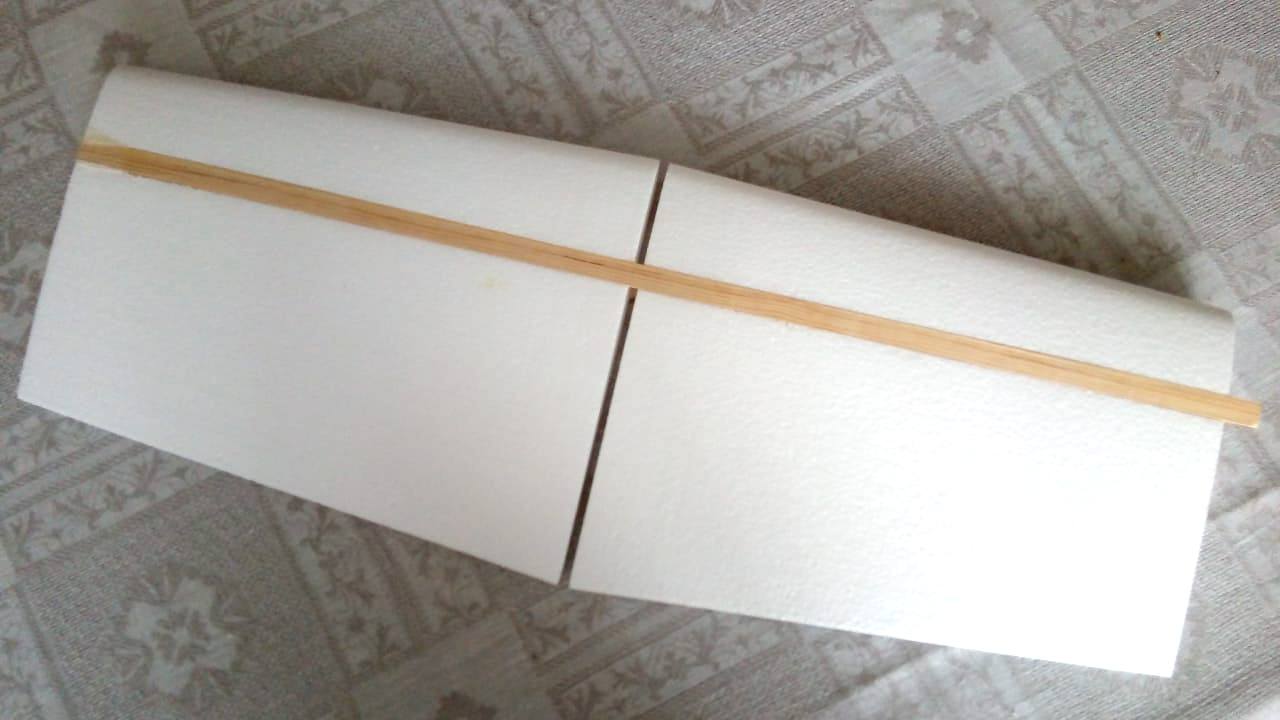

Полка лонжерона сосновая. Прямая. Сечением 14х2
Передняя кромка из той же рейки. Склеивается на ус для придания стреловидности.
Все будет собрано на ПВА и строительной пене.

Для экономии рабочего времени станка и количества фанеры подшаманил общий вид.

Митричь

Я извиняюсь, но фюзеляж из липы или бальзы на этой самолетке был бы уместнее, чем из фанеры.

DUDS

Конечно, Дмитрий. Полностью согласен. Для экономии - часть бальзы и часть фанеры…

Может быть фанеру вообще не следует в данном случае использовать…

А вот схему с фанерной полкой лба вообще пилить не стоило ! Однако, чтобы выбросить доделаю…

DUDS

Примерка и частичная сбока

Вклеиваю кромку и приклеиваю полкрыла к фюзеляжу на строительной пене. Так как сборка не стапельная, пока пена окончательно не встала берегу углы.

DUDS

Склеенный материал весит около 200гр. Пошкурить, полачить, оснастить, обклеить - в СОЮЗ-500 уложусь.

DUDS

Сегодня обклеиваю лобик веселыми снеговичками и все - сохнуть до полной сухости лба…

А пока рассчитаю положение CG

То есть в 56мм от передней кромки корневой нервюры будет приемлемое расположение центра тяжести. (20% САХ)
😃

Диапазон будет: 44-62 мм
Все полетит.

Помажу акриловым лаком фюз и может крыло пленкой для ламинирования 32мкм обтяну, чтобы в лужах воды не набирал.

А дальше пойду разбирать “Союз -500” для извлечения из него контроллера (ESC-30A) и мотора (А2212-14000).

rc-ukr

Скажите, из каких соображений такое маленькое удлинение крыла? На взгляд, даже меньше чем у бойцовки?

Митричь
DUDS:

А дальше пойду разбирать “Союз -500”

Кстати как такая идея - организовать кордовый “Союз 500” ?

RandomJ
Митричь:

Кстати как такая идея - организовать кордовый “Союз 500” ?

Как два пальца об асфальт. Но семь экипажей в одном кругу… свалка будет - мама не горюй.

oleg40rus
Митричь:

Кстати как такая идея - организовать кордовый “Союз 500” ?

Я за кордовый ACES WW1

DUDS

Улыбнули

rc-ukr:

Скажите, из каких соображений такое маленькое удлинение крыла? На взгляд, даже меньше чем у бойцовки?

Для утилизации обрезков. Остаются квадратики иногда.

Лобик будет не традиционно монолитный, а замке в центре.

DUDS

Масса после тщательно окраски в один слой акриловым лаком на водной основе кисточкой - 222гр.
Можно оснащать электричеством.

RandomJ

А закрылки, закрылки то где??? Не кошерно-то без закрылков.

DUDS

Вообще, это пробник для простого кордового контроллера 😃

DUDS

Пока качалки делают - запилил еще одного. бальзы вообще минимум…

И продолжаю собирать крылышко

DUDS

Ну вот и “Armed”…

Контейнер под акб будет из 2мм коропласта (как я люблю этот пластик).
Останется тяга и облетать, что скорее всего будет 11 апреля на стартах возле школы №1476

Митричь
DUDS:

Контейнер под акб будет из 2мм коропласта

Оригинально и очень смело батарейку в пенокрыло. Просьба облетать пораньше!

DUDS

Митричь:

Оригинально и очень смело батарейку в пенокрыло. Просьба облетать пораньше!

Дима, тут же как ? Если планета - то все одно где она - эта батарейка…

Я летаю в бою на четырех-кубовой Форе-25. Как правило у меня крылья из пены и из них ничего не вылетает…
Там конечно только полная соска столько весит, но и перегрузки поболе, это уж точно.

Хотя и из электрических крыльев тоже не вываливалось 😃

Митричь:

Просьба облетать пораньше!

Постараюсь.

lyoha
DUDS:

Останется тяга и облетать,

Сергей, тягу имеет смысл сделать как на кордовых бойцовках из 3мм алюминиевой проволоки. И крепить так же.

DUDS

Лех! у меня нету. Спицы да уголь…

Масса без пропеллера с батареей 1100 3S 45C - 420 гр
Мои “союзки” были 515гр и летели. Думаю “запас” в 100 гр на корды позволит сией игрушке первоначального обучения двигаться блинчиком по кругу.

А мне то и надо тренировать стареющий вестибулярный аппарат…

Митричь
DUDS:

Лех! у меня нету

Ал. прутки для ТИГ сварки, как раз под тяги.

lyoha
DUDS:

Думаю “запас” в 100 гр на корды позволит сией игрушке первоначального обучения двигаться блинчиком по кругу.

Сереж, у пилотажки запас тяги должен превышать вес модели на 20%. Так что еще и круглые фигуры скрутит.
Прутки есть у Фадеева в магазине.

DUDS

Для крылышка пожалуй подожду моторку покрупнее. Все же бойцовка подразумевает какой либо маневр.

D2822-1800

DUDS

Моторка нашлась 2836 но 1500.
Однако, взлет запланирован на Чертановском кордодроме в ближайшее воскресенье…

Рассчитать положение CG

21% САХ 57мм от передней кромки на корневой нервюре…

Добиться установкой ESC и батареи и в полет 😃
