Our Building Projects (Наша стройплощадка))

Решил создать тему с согласия и одобрения многих коллег, строящих индивидуальные проекты. Необходимость её создания имелась давно, так, как темы о постройке того, или иного проекта порой длятся месяцами, и растягиваются на много страниц, а здесь хочу предложить выкладывать фото уже готовых проектов, “на выданье”, так сказать)) Думаю, если в силу разных причин отсутствуют, или умышленно не сделаны какие-то мелкие аксессуары, типа зеркал, или боковых поворотников, это простительно, все мы понимаем реалии наших покатушек.

Отличие от существующей темы “Фото наших внедорожников” в том, что сюда выкладываются фото ТОЛЬКО моделей с самодельными кузовами, каркасами, прицепов; из пластика, или металла, с краткими ТХ и ссылкой на основную тему проекта (по желанию). Так что, друзья кастомайзеры, выкладывайте свои новые и давно оконченные проекты! Очень хотелось бы увидеть здесь большинство того, что сделано своими руками за историю существования нашей песочницы))

Дебатов по обсуждению ходовой, электроники, материалов, силовой предлагаю не устраивать, а просто смотреть и радоваться))

Лексан и стандартные пластиковые кузова не сюда, мои искренние извинения всем тем, кто строит шедевры на базе стоковых кузовов.

P.S. Думаю, создание данной темы стимулирует новичков, да и не только;), на новые проекты, и действующих кастомайзеров подтолкнёт к новым подвигам, и всё-таки соберёт в одном месте эксклюзивные проекты, не давая им затеряться в пучине стока)) Тема создана не как соревновательная, или оценочная, кто круче построил, поэтому стройте, выкладывайте, каждый проект уникален.

P.S.S. Не приветствуются вопросы непосредственно в теме по конструкции, использованным материалам, электроники и т.д… Всё, что автор посчитает нужным, он выложит в описании, все остальные вопросы в личку автору, или по ссылке на проект.

Итак, поехали:
rcopen.com/forum/f98/topic245806
Ходовая полностью самодельная
Мосты Тамия хайлифт, на 4 тягах, с пружинами
Трансмиссия- основная коробка Losi Strike, раздаточная-Axial, карданы-rc4wd megatruck (всё не реклама)
Кабина и кузов-пластик, масштаб 1:10
Светотехника полностью самодельная, использованы SMD диоды тёплого свечения

Проект Зил 130 , В масштабе 1:10
rcopen.com/forum/f98/topic252080/361
ходовая самопал ,колёса 1.9, рессоры , мосты тамия , раздатка axial wraith, карданы junfac , регуль ae-2 , мотор 50Т .Анимированый свет Turnigy

Материал кузова и кабины- пластик …

хаммер Н1 rcopen.com/forum/f98/topic295569 ходовая хсп троян,колеса 1,9,кузов -пластик пвх,

Вдогонку ещё фото Бычка на природе.

многострадальный проект Уаз 469, с которого я когда то начал стройки кузовов …
rcopen.com/forum/f98/topic232404
выкладываю в том виде в котором он нам запомнился))))
пропорция 1:8,5
основная часть шасси Komodo 1.9 ,рессоры , коробка шуруповёт , электрика XK Xcar 17,5Т , анимарованный свет 3racing , блок звука Binidini
Материал кузова пластик

Ps: на данный момент машина вновь разобранна и ждёт аПгрейда )

Проект ГАЗ-3309 ,rcopen.com/forum/f98/topic259187 В масштабе 1:10 ,колёса 1.9, рессоры , мосты yota , , карданы rc4wd megatruck , регуль Novak 3S, кузов -пластик (пвх).

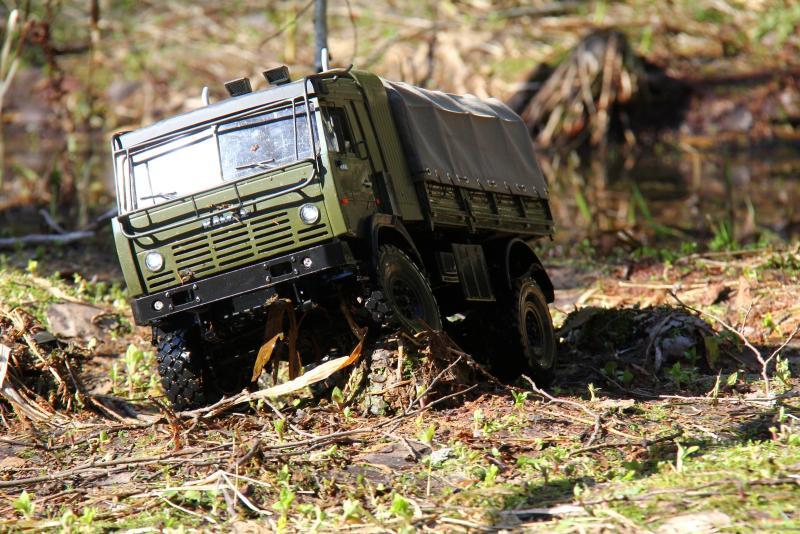

КамАЗ 43118 масштаб 1:11, масса снаряженной модели (включая аккумулятор) 7,8кг. Передняя подвеска – рессорная с демпфирующим элементом (масляные амортизаторы без пружин), задняя – рессорная с балансиром.
Тема с проектом rcopen.com/forum/f98/topic274835
В модели применены:
Мосты – Axial SCX-10 с комплектом для разблокировки дифференциалов.
3-х ступенчатый редуктор, совмещенный с раздаточной коробкой - Tamiya hi-lift 3-speed с доработкой по переносу мотора вниз.
Карданные валы – JunFac, Axial.
Рессоры – мягкие rc4wd + листы Tamiya hi-lift.
Материал рамы, бамперов – различный алюминиевый профиль.
Кабина, кузов и навесные декоративные элементы – пластик вспененный ПВХ 2мм.

Газ 66 “Бархан”, габариты ДхШхВ - 57х21х23, вес около 6кг. rcopen.com/forum/f98/topic298502
Кузов самопал (ПВХ 3мм), рама самопал, мосты tamiya TLT-01, кпп R2 от RC4WD, рессорная подвеска.
Двигатель коллектор RC4WD 55T, Регуль Traxxas XL-5, рулевая серва HXT HX12K усилие 12кг.

КАМАЗ- Мастер

Тема проекта:rcopen.com/forum/f98/topic278709/201
Мосты: Axial
Коробка: Tamiya hi-lift 3-speed
Карданы: JunFac
Рессоры: советская линейка
Рама: алюминиевый профиль 20/15
Кузов: пластик (пвх)

16 rus

GW Hover H3
Масштаб 1к9
Тема проекта: Проект GW Hover H3
Мосты: Axial
Коробка: Axial
Карданы: MIP
Аморты
Рама: дюраль
Кузов: пластик (пвх)

Камаз-4911 Extreme
тема проекта: проект Камаз-4911 Extreme
М 1/12, габариты (ДхШхВ): 610х210х295мм, вес 5,8кг;
материал: пластик от 0,5 до 6мм, клей Космофен+;
мосты, коробка: Axial, карданы JunFac;
рама, рессоры-самопал
резина: Mil-Spec ZXL 1.9, диски-самопал;

my.mail.ru/video/mail/gremych/#video=/mail/gremych…

Проект Газ 66, в масштабе 1:10
rcopen.com/forum/f98/topic252080/201
ходовая самопал ,колёса 2.2, рессоры , мосты тамия , коробка тимия хайлифт, регуль ae-2 , мотор 55Т .тёплый свет)
Материал кузова и кабины- пластик …

Rc Truck Trial. Zil 130 and Gaz 66

Проект ваз 2121 Нива
рама и коробка axial
мосты и карданы SDI
диски и резина RC4WD
rcopen.com/forum/f98/topic289458

проект: многоножка Oshkosh HEMTT
масштаб 1:9.5
габариты д/ш/в: 98/25/26
вес 8кг
рама, подвеска, кабина, грузовая платформа- самодел
мосты аксиал, без блокировок
кп- двухскоростной редуктор от шуруповерта с 775ым мотором

Сузуки джимни
rcopen.com/forum/f98/topic264596

Кузов-пластик, масштаб 1:9
Рама-самодельная, на базе аксиаловской
Подвеска самодельная, трёхрычажная на сайлент-блоках, с тягами Панара, на пружинах, с амортизаторами
Трансмиссия- коробка аксиал с самодельной моторамой+раздатка 1:1, карданы джунфак
Мосты Т-рекс 44 мини
Оптика самодельная
Обвес самодельный, металл, пайка серебряным припоем.

Был сделан, как стоковый, потом был перекроен под злого проходимца- небольшой лифт, поменяна резина, вырезаны арки, сделаны расширители, усилен обвес.
