Создание Т-34 1940года выпуска на р/у 1:6 с нуля
Маленькое отступление занимаюсь моделизмом давно с 1978 г судо- авиа,копию танка задумал давно 80х то армия то развал страны из за сложности ходовой не решался сейчас дети выросли появилось много свободного времени с сыном делал копию ракетного катера sar-33 в сравнении с танком вес 6 кг 1060мм танк 1200мм
У тебя тоже классный тигр смотрел видео
У тебя тоже классный тигр смотрел видео
Спасибо .
Планирую мелкое производство партиями по 10 штук
Моторы хочу поставить 350w 24v my1016z3 с редуктором
Моторы на 250W тоже вполне подойдут , у меня стоят и мощности вполне хватает .
Если не секрет почем моторы покупал,думаю что лишняя мощность не помешает,разница в цене небольшая,вот еще фотки.
еще один кокиль.
Пробую литье по выплавляемым моделям.
Детали ходовой части
Прикупил 24 подшипника для ступиц опорных катков.
Бортовая передача привода гусянки.
Рычаги подвески из стали 30хгса и квадратной трубы варил электродами ано-24
Стеклопластиковые детали, делал в гипсовой форме
Роман, отдельный респект за пивные банки. Интересно выход металла какой из них, по идее окислов куча должна быть.
еще вопрос, опорные катки литые будут?
Окислов много но лить можно, металл неплохой главное не забывать чистить каждую плавку, иначе будет брак и трещины
ящики зипов стеклопластик.
А что у вас за печка? Если не секрет))
А так все очень серьезно выглядет!!
Печь с духовкой, кокиль ставлю в духовку пока греется металл с ним вместе греется кокиль, разливаю банкой от кофе.Кокиль траков грею до алого цвета вытаскиваю жду пока остынет до вешневого цвета и лью не забывая почистить металл солью с содой.
Моторы на 250W тоже вполне подойдут , у меня стоят и мощности вполне хватает .
Если не секрет почем моторы покупал,думаю что лишняя мощность не помешает,разница в цене небольшая.
Покрупней бы фото)
Пожалуйста крупный план.
Вид без башни.
Залил башню гипсом в опалубку внутреннию часть покрыл воском сушил две недели.
Сделал опалубку из фанеры, залил башню гипсом, просушил, покрыл разделительным слоем воска.
Задние ведущие калеса из стали.
Передние ленивцы.
кокиль ступиц в сборе
Роман, какие параметры катков, и материал осей?
Роман, какие параметры катков, и материал осей?
Диаметр катков 135мм толщина 38мм вес из алюминия 400 грамм ступиц с подшипником 201 230 грамм материал осей ст20
Классный проект. Т-34-76 с “узкой” башней - вообще респект! Буду с удовольствием следить за темой. Удачи!!!
спасибо Андрей буду старатся
Если не секрет почем моторы покупал
Секрета не 125$ за оба привезли из Канады.
Секрета не 125$ за оба привезли из Канады.
спасибо за инфу
Что-то потерялся мой “одноклассник”, поддержу тему а то закроется. А очень хочется посмотреть на бандажи катков с “рубчиками”.
Что-то потерялся мой “одноклассник”, поддержу тему а то закроется. А очень хочется посмотреть на бандажи катков с “рубчиками”.

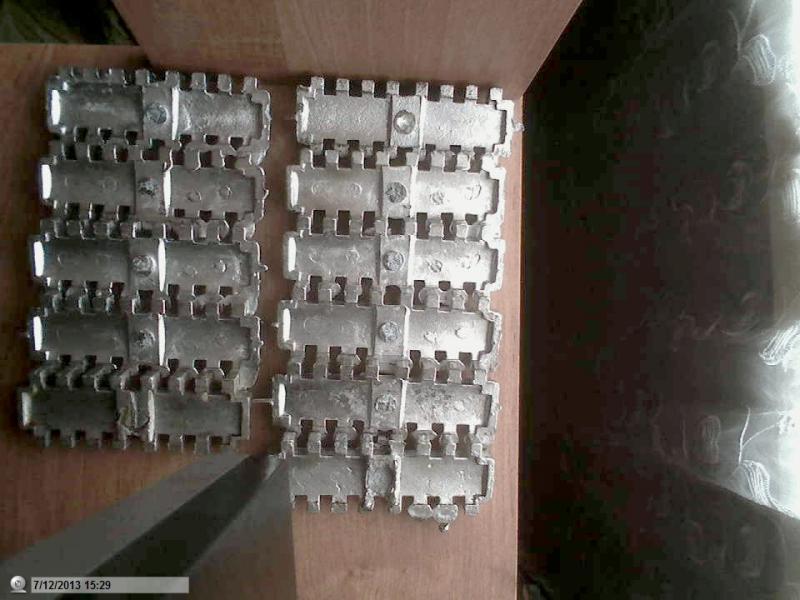

Сейчас занимаюсь литьём траков.
rcopen.com/files/533d8d189970730077806b30
rcopen.com/files/533d8de099707300778076f8
rcopen.com/files/533d8d599970730077807115
rcopen.com/files/533d8e319970730077807ccd
rcopen.com/files/533d8cab997073007780654a
rcopen.com/files/533d8e999970730077808299
rcopen.com/files/533d8f78997073007780942c
rcopen.com/files/52456b959970730077801977
rcopen.com/files/52456b9199707300778013c9
rcopen.com/files/52456b979970730077801f46
rcopen.com/files/522a49e099707300777fd3a8
rcopen.com/files/522a49e099707300777fcdd5
rcopen.com/files/51d9b99399707300777f651a
Преодолел много литейных засад отработал технику литья, рубчиками пока не занимался здесь нужно сделать точно.

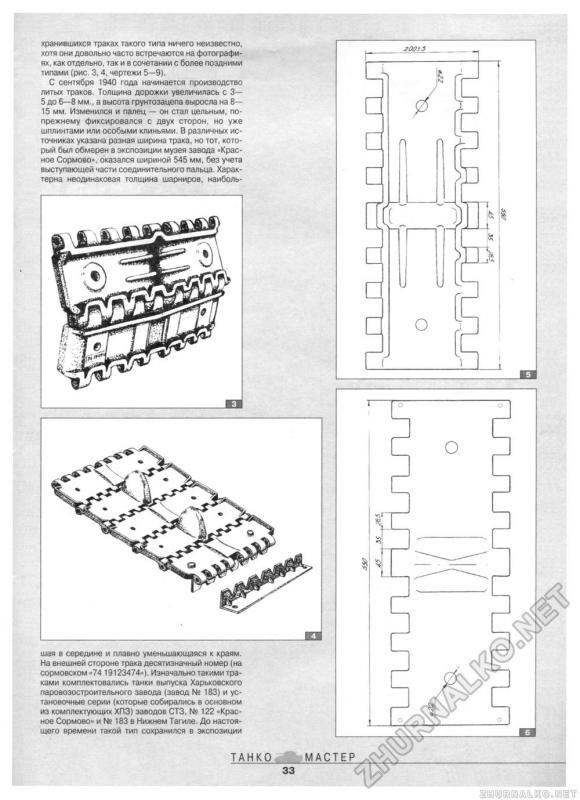

Продолжаю работу по доведению болванки до копийности по фотографиям и чертежам харьковского завода
Уже готов комплект чертежей под лазерную резку корпуса танка и оснастки для литья.
Сделал ребра ленивца из стали.
rcopen.com/files/533dac7a997073007780b6fd
rcopen.com/files/533dac50997073007780b129
rcopen.com/files/533dacc0997073007780c265
Чертёжи танка вид спереди и сзади.
rcopen.com/files/533daee7997073007780d397
rcopen.com/files/533daddd997073007780cdaf
Фары в разборе.
rcopen.com/files/533dab9a997073007780ab38
rcopen.com/files/533dab6a997073007780a567
Переделал кокиль опорных катков под трехлапый съёмник
rcopen.com/files/533dacfc997073007780c811

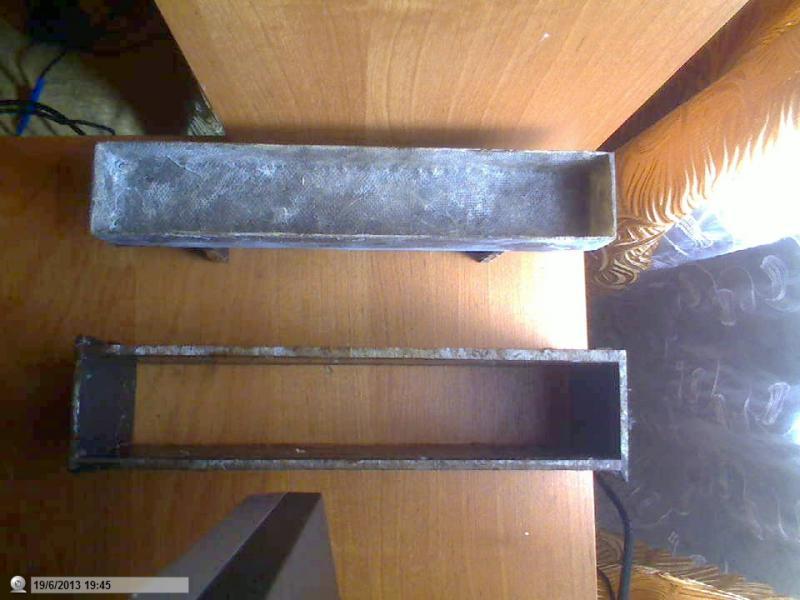

Металлическая оснастка ящиков зип.
rcopen.com/files/533daa119970730077809fbb
rcopen.com/files/533db1e1997073007780fcad
Материал для литья.
Уже готов комплект чертежей под лазерную резку корпуса танка и оснастки для литья.
у Вас же вроде корпус-то есть? или как?
Это будет мастер модель с неё будет сниматся копия матрица корпус танка планирую из стеклоткани и эпоксидки в нижней части корпуса будут закладные детали из Д16Т под электродвигатель и вдоль бортов возможно с закладкой углеткани в местах усиления.
Подружился с компасом замечательная прогрмма.
Пресс формы бандажей хочу сделать на станке ЧПУ.
rcopen.com/files/51d9b99399707300777f7b7c
rcopen.com/files/52456b9999707300778024f3
rcopen.com/files/533db145997073007780f0d5
rcopen.com/files/533db006997073007780d967
rcopen.com/files/533db0eb997073007780eaf6
rcopen.com/files/533db086997073007780e529
rcopen.com/files/533d8f449970730077808e4a
rcopen.com/files/522a49e099707300777fbc26
rcopen.com/files/51d9b99399707300777f871e
rcopen.com/files/51d9b99399707300777f8cf5
rcopen.com/files/522a4a9399707300777ff0e4
rcopen.com/files/51d9894699707300777f53c9
