Создание Т-34 1940года выпуска на р/у 1:6 с нуля
Роман, какие параметры катков, и материал осей?
Диаметр катков 135мм толщина 38мм вес из алюминия 400 грамм ступиц с подшипником 201 230 грамм материал осей ст20
Классный проект. Т-34-76 с “узкой” башней - вообще респект! Буду с удовольствием следить за темой. Удачи!!!
спасибо Андрей буду старатся
Если не секрет почем моторы покупал
Секрета не 125$ за оба привезли из Канады.
Секрета не 125$ за оба привезли из Канады.
спасибо за инфу
Что-то потерялся мой “одноклассник”, поддержу тему а то закроется. А очень хочется посмотреть на бандажи катков с “рубчиками”.
Что-то потерялся мой “одноклассник”, поддержу тему а то закроется. А очень хочется посмотреть на бандажи катков с “рубчиками”.

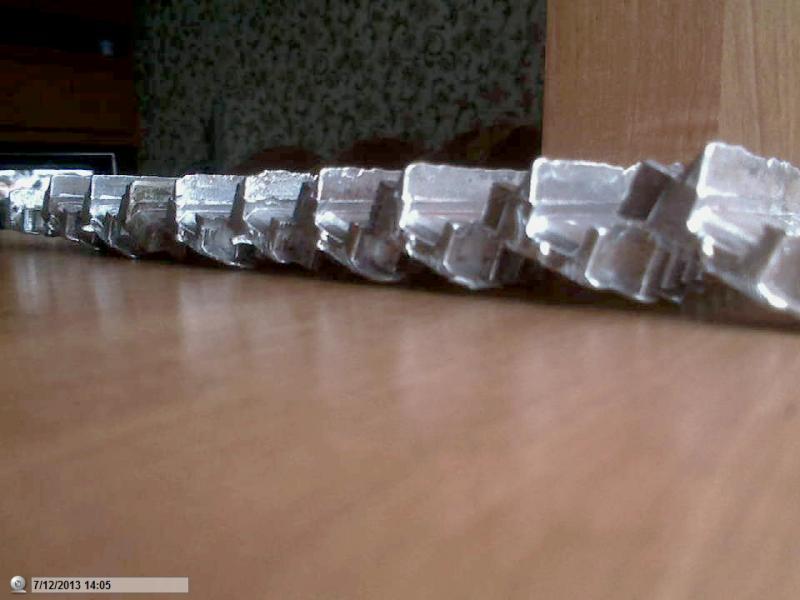

Сейчас занимаюсь литьём траков.
rcopen.com/files/533d8d189970730077806b30
rcopen.com/files/533d8de099707300778076f8
rcopen.com/files/533d8d599970730077807115
rcopen.com/files/533d8e319970730077807ccd
rcopen.com/files/533d8cab997073007780654a
rcopen.com/files/533d8e999970730077808299
rcopen.com/files/533d8f78997073007780942c
rcopen.com/files/52456b959970730077801977
rcopen.com/files/52456b9199707300778013c9
rcopen.com/files/52456b979970730077801f46
rcopen.com/files/522a49e099707300777fd3a8
rcopen.com/files/522a49e099707300777fcdd5
rcopen.com/files/51d9b99399707300777f651a
Преодолел много литейных засад отработал технику литья, рубчиками пока не занимался здесь нужно сделать точно.

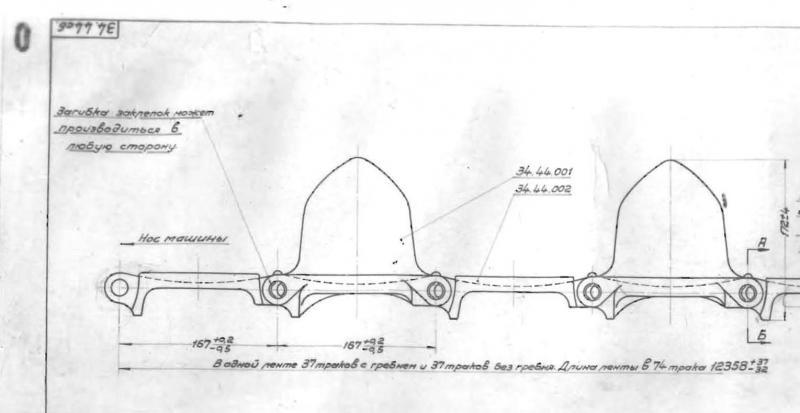

Продолжаю работу по доведению болванки до копийности по фотографиям и чертежам харьковского завода
Уже готов комплект чертежей под лазерную резку корпуса танка и оснастки для литья.

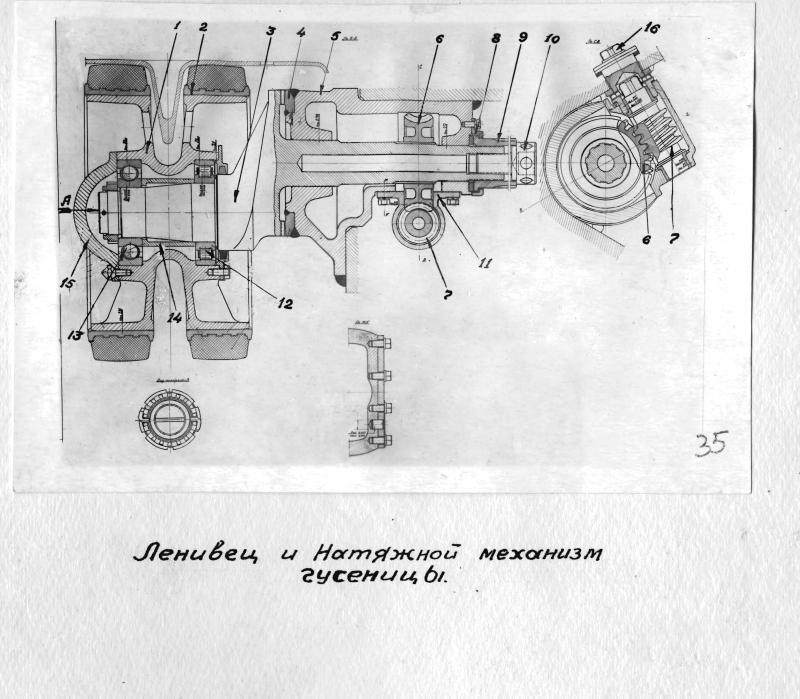

Сделал ребра ленивца из стали.
rcopen.com/files/533dac7a997073007780b6fd
rcopen.com/files/533dac50997073007780b129
rcopen.com/files/533dacc0997073007780c265
Чертёжи танка вид спереди и сзади.
rcopen.com/files/533daee7997073007780d397
rcopen.com/files/533daddd997073007780cdaf
Фары в разборе.
rcopen.com/files/533dab9a997073007780ab38
rcopen.com/files/533dab6a997073007780a567
Переделал кокиль опорных катков под трехлапый съёмник
rcopen.com/files/533dacfc997073007780c811
Металлическая оснастка ящиков зип.
rcopen.com/files/533daa119970730077809fbb
rcopen.com/files/533db1e1997073007780fcad
Материал для литья.
Уже готов комплект чертежей под лазерную резку корпуса танка и оснастки для литья.
у Вас же вроде корпус-то есть? или как?
Это будет мастер модель с неё будет сниматся копия матрица корпус танка планирую из стеклоткани и эпоксидки в нижней части корпуса будут закладные детали из Д16Т под электродвигатель и вдоль бортов возможно с закладкой углеткани в местах усиления.
Подружился с компасом замечательная прогрмма.
Пресс формы бандажей хочу сделать на станке ЧПУ.
rcopen.com/files/51d9b99399707300777f7b7c
rcopen.com/files/52456b9999707300778024f3
rcopen.com/files/533db145997073007780f0d5
rcopen.com/files/533db006997073007780d967
rcopen.com/files/533db0eb997073007780eaf6
rcopen.com/files/533db086997073007780e529
rcopen.com/files/533d8f449970730077808e4a
rcopen.com/files/522a49e099707300777fbc26
rcopen.com/files/51d9b99399707300777f871e
rcopen.com/files/51d9b99399707300777f8cf5
rcopen.com/files/522a4a9399707300777ff0e4
rcopen.com/files/51d9894699707300777f53c9
у Вас же вроде корпус-то есть? или как?
Привет! одноклассничек план у меня такой делать корпус из 2мм стали и из стеклопластика для формовки собрал самодельный компрессор от зил-130 с двигателем 2,2 квт.
rcopen.com/files/5245985b9970730077803c6d
rcopen.com/files/5245985b9970730077804821
rcopen.com/files/5245985b9970730077804df9
forum.rcdesign.ru/attachment.php?attachmentid
rcopen.com/files/533d8c209970730077805f70
rcopen.com/files/5245985b997073007780422b
rcopen.com/files/5245985b997073007780599d
rcopen.com/files/51d9b99399707300777f6aae
rcopen.com/files/51d9b99399707300777f651a
Очень здорово получается, удачи в сборке танка! Буду следить за ходом создания, я не особо разбираюсь в построении, но вроде самая большая проблема гусеницы отлить, знаю что на заказ в Москве отливают вроде для моделей 1:6, 1:8, это не реклама, если нужно могу скинуть на электронку ссылку, ребята оч крутые танки собирают, я тут читал что вы собираетесь в дальнейшем серийно выпускать, если да, то хотелось бы узнать по подробнее, нам нужно примерно 10 машин (тигры, исы, пантеры, по возможности су152, фердинанд(элефант), возможно т34-85)
У меня есть небольшой опыт производства все как всегда упирается в материалы.На каждую модель танка нужно делать чертежи в компасе это примерно три месяца. При наличии достаточного количества кокилей штук 80 примерно можно отливать комплект за 3-4 дня проблемы в этом нет.Корпус танка резать на лазере из 2 мм стали варить аргоном или электродом.
Вот чертежи в компасе.
Спасибо за ответ, а вы с фанерой не работаете? Просто из стали наверно ценник в разы вырастит у машины?
Из стали дешевле и быстрей любой масштаб в пределах конечно 1:16 слишким мелкий ходовая из алюминия у меня гусянка весит примерно 12 кг вес одного трака 65-70 грамм 148 штук по мне так лучше из стали с деревом не хочу связыватся.
Если из стали дешевле то лучше конечно из нее, я так понял чертежи чтобы сделать это 3 месяца а сама сборка сколько займет? и цена машины какова будет?
