Народ проблема нарисовалась очень низкий RSSI на приемнике X4 RSB , отлетаю на коптере всего на 300 метров и сигнал падает до 44 едениц , на втором коптере 250 рама и приемник XM+ на том же месте уровень сигнала в 2 раза больше , а антены еще короче стоят но без термоусадок , коптер 220 рама Eachine X220S
Приемник размещен сразу за камерой и смотрит в верх ,то есть стоит между блоком мозгов и камерой , антенны выходят в дырку спереди сверху между камерой и акб , так как антены тонкие , на них одеты термоусадки для твердости .Дырка для антенн видна на данном фото .

Вот пример видео с слабым сигналом , не материтесь я только второй раз летаю в очках , привыкаю так сказать .

Буду признателен за подсказки

Внешние беки (импульсные) бывают разные. По частоте. Отсюда разный результат.

Самодельный 5-ти копеечный lc фильтр делает чудеса.

Подскажи как сделать , тоже задумался над этим вопросом , в донорах есть мат платы от компов и много разных комповских бп

Получается лучше брать другую аппу без таких заморочек?
Или есть где-то в продаже проверенный вариант non-EU?

Могу продать свою Frsky X7 белую + силиконовый чехол (оранжевый) + напечатанный батарейный отсек под 18650 и 3 акб 18650 в комплекте , причина заказал себе X9D plus не хватило тумблеров на X7 если будет интересно пиши в лс отправлю с Калининграда ,объявление о продаже пока не выставлял по причине того что новая АППА еще едет )))) вот номерок для отслеживания няшки ( швеция не китай) RE269954648SE

Вы мерили только АПМ или все потребители сразу?

Мало что там китайцы напишут.
Или от отдельного стаба (в идеале), или тестируйте жестко с проверкой на нагрев. Если стаб рега сгорит и потянет за собой рег, то получите упавший коптер. Оно Вам надо? Реги и так сами при работе нехило греются, а добавочный нагрев из-за серв может их спокойно добить.

Если почитаете ветку раннее, то увидите, что есть 2 мнения:

1. летать можно и на этом (и кому-то везет)
2. На этом модуле летать нельзя, чтобы не получить сгоревший АПМ в воздухе, или ребут из-за низкого качества питания. Разработан модуль по “Фэншую”, который надежно и качественно питает АПМ. Но он только с датчиком напряжения. Датчик тока ставится отдельно. В ветке писали не раз. Но если не найдете, можно будет и дать ссылки.

Какой вариант, чтобы не было ребута, выбирать Вам, но могу добавить, что мой такой модуль с датчиком тока сгорел на столе без всяких потребителей при очередной проверке (хорошо, что еще ничего не успел подключить).

У меня не коптер у меня самолет , регуль всего один и движок тоже , максимально движок берет всего 20А (мерил при замере тяги ) , по этому я и задался вопросом хватит такого родного модуля питания или нет ?

Народ всем привет , собираю mini talon на APM 2.8 есть несколько вопросов по силовой части , особенно в придирчивости апм к питанию и не хочется получить ребут в полете .

Setup сборки .
1.APM 2.8 Bangood , прошил декодер для работы в PPM
2.Телеметрия 900Mhz цепляется к апм которая .
3.Движок 3536 910kv
4.Камера дешман на super had 2 ( или foxeer поставлю снимают реально одинаково только цена разная , заказывал чисто для теста посмотреть разницу)
5.Видео передатчик 1,2ghz
6.GPS ну здесь выбор у меня шикарный даже не знаю что взять есть 3 разных BN-880 (проверено работает распиновку только пришлось поменять) , новый Radioline SE100 , и новый оригинальный m8n ( дорогой но дали бонусом на али когда я заказ делал на 2 штуки вечно зеленых ну и там мелочевки еще пол коробки насыпали )
7. 4 сервы mg90s
8. Приемник Wolfbox 433mhz (уже прошит и настроен ) PPM
9. Модуль питания для APM которые с датчиком тока

10. Регулятор Skywalker 80A с бэком на 5а
Питаться это будет от 2х батареек 4S 2800 для начала . большей емкости пока не заказывал .

Как я вижу схему питания .
1.Видео работает от 12в поэтому ему идет отдельная ветка 12в через отдельный бэк
2.Камера питание через тот же бэк что и видео или напрямую ( там пофиг)
3. наверное самый интересный вопрос как запитать апм что бы он НЕ ребутнулся
На апм висят следующие потребители
3,1 телеметрия
3,2 Gps
3.3 OSD
3.4 ну и сам АПМ в нём снять перемычку что бы отключить питание серв
3.5 приемник

судя по лабораторному блоку питания потребление всего 350ma если смотреть по входу от АКБ

4.Питание серво машинок думаю запустить от ubec встроенного в регулятор в мануале написано питание для 6 серв у меня будет висеть 4 сервы

Вопрос надо еще что то мудрить ?

www.frsky-rc.com/r9m/
2018-03-30 180329
Качаем как для приемника так и для передатчика

перерыв кучу прошивок всё подключил , работает автономно , выдает видео сигнал с датчика тока и проблем нет .

Крайне всем советую обновить прошивки на модуле и на приемниках R9 ,
Отличия от февральской и последней .

1. Ушло дрожание и пропадание сигнала всей аппы если пользоваться крутилками на аппе .
2. Заработали PWM выходы совместно с SBUS .
3. Ушло пропадание сигнала в близи даже при 10mw
4. Нет файл сейвов если стоит мощность 100mw и вы подлетели к себе ближе 5 метров .
5. стабильно показывает RSSI

а какой именно бюилд залили можно ссылочку

Я залил downloads.open-tx.org/2.2/nightlies/…/windows/ версию от 10 числа , так же я обновил SD контент на последнюю версию , в настройках софта выбрал Lua + шрифты , и меня точно не приглючило когда я услышал русскую речь пульта

Апнусь , прикупил на распродаже сегодня с приемником за 196 - кэшбеки , в итоге получилось очень вкусно , спрошу совета сразу как ведет себя штатная антенна , имеет ли смысл курочить аппу и ставить что то другое с учетом того на дальнобой уже есть модули wolfbox 433 и Frsky R9M , родная антенна нужна максимум на 2км напрмиер для 450 рамы и не больше 500-800 метров для все что поменьше

Вчера залил найтли буилд для X7 и был удивлен тем что у меня аппа начала по русски разговаривать , ждем русского текста

что значит “не даёт”?

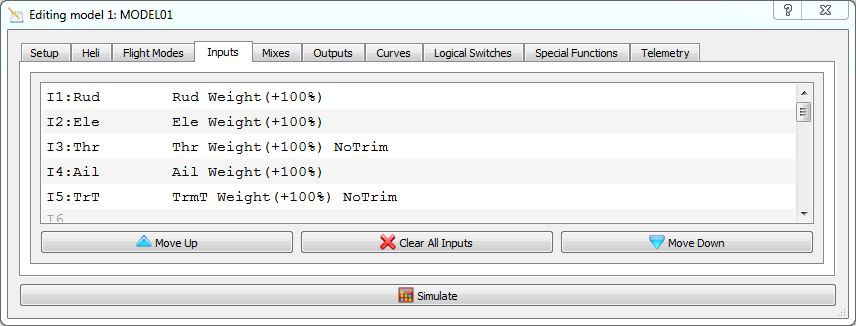

Создаёте соответствующий input (только с газа или откуда там include trimmer уберите), потом в mixes вяжете его на канал.

напиши в лс номер телефона или карточку кинь , с меня либо на баланс либо на пиво , очень помогло )))

может горизонт настраивать?

Абсолютно верно нужен для горизонта , подстраивать в случае необходимости , а такое нужно было уже несколько раз

“Киллер-фотограф заваkил 5 горизонтов” (с)анеrдот 😁
Его 1 раз на земле нормально откалибровать - и всё. Но особо упёртые могут повесить его, например, на триммер канала газа 😃

Я Я Я упертый !!! Не дает блин на тример поставить как вы делаете это ?

Не могу сделать следующее .
Аппаратура Frsky Q X7 и
3 осевой подвес для камеры , он подключен к приемнику R9 по 3 каналам .

На аппаратуре всего 2 ручки которые крутятся , я пытался назначить включение отдельного канала при включение тумблера что бы упралять 3 осью , но как только я переключался обратно там всё сбрасывается .Мне нужно будет использовать данный коптер через 4 недели , и встал остро вопрос может ли кто то помочь с настройкой или мне надо срочно заказывать Frsky X9D plus для моих задач

Народ поделитесь инфой по настройке апм под мини талон , youtube пока нашел один вариант видео по настройке V-tail

но или я такой зае…ый после недели работы или в видео не могу разобраться , может у кого заволялись ссылки на русском ?
Это я нашел

Народ подскажите где взять флэш , упал коптер с модулем gps bn-880 .
Штырь антенны умудрился пробить корпус gps ,сломать керамическую антенну , и треснула флэш память t25s40 , AliExpress не даёт результатов по маркировке (коптер падал с километра примерно из повреждений gps , крепление gps , объектив камеры , экшен камера ( расплющило) ,один луч.)

Признак нарушения технологии.Пену слегка пошкурить,без фанатизма,нанести любой контактный клей(момент,ухупор и т.п.) на обе поверхности,дать подсохнуть минут 5 и плотно прижать друг к другу.
Попытки отодрать фанерную деталь с небольшой площадью поверхности для проверки качества склеивания это сомнительный тест,ну разве что если отрывается вместе со слоем пены,то можно считать клей нормальным.Только фанерки тоже шкурить желательно.

фанерки шкурил ))) сейчас пошкурю слегка пену и попробую еще раз

Блин с усилием это трудно описать , наверное лучший метод мерить усилие будет в спичках.
Клей номер 1 которым клеил вчера , усилие на отрыв - 5 спичек на слом , клей номер 2 но площадь детали меньше в 2 раза а усилие на отрыв 1-3 спички .
Купил два клея 1. Мастер супер клей . 2. 20 грамм момент супер 60 секунд (этилцианокрилат) написано эластичный
Вопрос надо шкурить пену самолета в месте склеивания или нет ?

Только что оторвал крупную деталь клеёную первым клеем просто без усилия 😭 клей отошёл пленкой от корпуса самолета 😭

Поехал в строй маг , в 3х не нашел 88 клей 😭 из цианокриалата только супер клей 😭 Калининград отшиб России здесь вообще хрен что найдёшь проме хенкеля и момента , то чем пробовал Tytan wild , и tytan hydro fix, при среднем усилии отклеивается деревяшка , на обратной стороне та что клеилась к пенопласту остаётся фактура пенопласта 😭 хз щас шкурку куплю если не найду попробую ещё раз этими клеями только зашкурю сначала

Короче нет у нас в строймагах ни 705 ни 88 клея есть серии клеев момент , dufa ,soudal и point

Название клея не скажу пока до дома не доеду и попробую верхние деревяшки оторвать которые для крышки нужны если не получится легко значит клей норм все таки

Народ вчера решил склеить мини талон и возникла проблема . приклеил на пробу с одной стороны деревяшку на которую хвост приземляется , так через часик я её попытался оторвать и оторвалось , на корпусе мини талона следов клея не осталось , корпус не зашкуривал , по ощущениям держалось крепко . Надо было зашкурить или просто клей не подошел ? есть еще 1 клей сегодня попробую что крепче держится , но может кто даст совет какой точно клей отличный и можно купить в строймагазине не в москве а на окраинах России

Чего вы хотите я же писал что на 100мв на дальности 20-30 метров без деревьев и кустов и вышек и проводов был фал сейф когда я чертов zyx-m настраивал на коптере , в итоге опять пол пластика печатать пришлось

Вчера сделал замер купленного двигателя на ALi или Bange уже не помню , движок X-UAV 3536 930 KV
Пропы которые были в наличии 9060 и 1047
3S 9060 440g~ 12.5A
3S 1047 1020 ~ 13.5A
4S 9060 1220 ~ 19.4A
4S 1047 1750 ~ 22.8A
Регулятор 80A SkyWalker

Скажите какая тяга нужна для мини талона ? в самолетах я полный ноль пока

Заказал версию N2
ru.aliexpress.com/item/…/32830274387.html
не реклама .

Капец, нихрена нету и цена конская! Похоже наза себя исчерпала! Уже смотрю на контроллер матек betaflight F405-CTR вот там есть Всё и ничего отдельно прикручивать не надо!

Да ладно только надежности там ни какой нет и гемора куча , есть и такие платы , ну а раз ты смотришь в сторону inav то явно смотришь не на ту плату , смотри уже на Matek F722-STD

тогда PMU докупать надо от V2

тогда ЭТО Вам вряд ли подойдет…

Я тоже смотрел в сторону этих плат только на N2 там полетные режимы ещё показываются . Но датчика тока нет 😭 не критично

ребята дайте совет , какое OSD купить для Naza Lite (прошью в V2)
Ну их реально дофига
S-OSD
FFOSD N2
MinimOSD

Что нужно что бы показывала .

1. Уровень газа .
2. Спутники .
3. Горизонт
4. Направление домой (по компасу)
5. Напряжение АКБ
6. долгота / широта
7. RSSI

Дальше то что желательно но не обязательно
У меня стоит плата разводки питания с датчиком тока так что желательно подключение Current

Так же у меня будет использоваться переключатель для камер одна полетная вторая экшен на подвесе ( купил какой то на али давно думаю придется задействовать его здесь )

В корпус назы лезть не хочу .
Пайки не боюсь но блин тоже не хочу этим заниматься
Дайте совета плиз .

забил я на экономию и заказал модуль с Aliexpress за 2400 с компасом HMC5983
ru.aliexpress.com/item/…/32550428215.html
Не реклама .
Как приедет кину в морозилку

Собрал кто себе такой ? Хочу на gps zmr 250 повесть
А то Проблема у меня , выломал usb порт случайно на f4pro v3 который с датчиком тока , так sbus вход у него физически связан с tx rx 1 , блютуз не работает короче говоря , или бт или приёмник 😉 tx3 tx6 заняты gps с компасом

Да лыжи те что ТЫЦ со ссылкой на али , емкость у них такая же как у VTC 6 что вы указали 3000mah влезает правда поболее чем в сори по вашей ссылке в мои на полный разряд влезает 3200-3300 а с учетом того что цена на 30% меньше и токи которые нужны мне и так 4х кратным запасом то вариант очень хороший .
Из долго играющих лучшие на сегодняшний день
VTC6 3000mah 30a оригиналы видел всего пару раз все остальное подделки , самый опасный Акб на который можно наткнуться
Далее LG HG2 3000 20a после 100 циклов остаётся порядка 2700mah , сони падают меньше 2000;(
Замыкает тройку лучших Samsung 30q 15a потеря емкости после 100 циклов около 5% но потом идёт быстрая потеря ёмкости в отличии от lg

что бы там не говорили -но мне кажется что брать лучше не лайт. любое осд показывает кол-во спутников так же и вольтаж акк. можно взять не родной гпс-только с последних версий-старые говорят начинали иногда глюкать на минусовой температуре. но не у всех. ну и по акку–4 банки -вернее аналог -не пойдет .мало для моторов в 360 кв. и не думаю что такие акки смогут нормально отдавать столько . сони вроде нормально .а чтоб lg . Проверьте токоотдачу Ваших акков. -на маневре будет сильно больше 27 ампер

никак–нужно вешать свич на переключение–стоит совсем не дорого

Насчет осд понял , насчет АКБ это одни из лучших АКБ на рынке , проверенно собственными руками ртом когда курил вейп , держат до 25А на банку в следствии этого сумарная нагрузка на все банки всего 27А а АКБ могут держать до 120А по этому проблем не будет , про сони знаю но их емкость на 30% меньше и найти оригинальные SONY VTC5 это еще тот гемор , а эти LG в половине авто TESLA ставятся .

Свитч для FPV дома лежит так что не проблема .

А я за всех не говорю, а только за тех у кого она улетела или воткнулась в землю, а таких тут много. Моя два года отлетала и на третьем воткнулась. Сейчас летает как и летала, но я назе больше не доверю нормальную сборку, тем более если летать нужно над людьми

Батенька а вы видео посмотрели что я выложил ? мой на тароте полетел в сторону города из поля , просто с тестовой батарей на 2800 , так он пролетел 7,5км и я смог вырубить движки ему только когда он до города долетел , просто скотина не слушался и всё тут , абсолютно так же как и у человека на видео . Пока я летел точнее боролся с коптером позвонил второй половине , она побежала его ловить или народ разгонять если потребуется .В итоге рухнул в песочницу возле своего дома , видео связь показала себя с лучшей стороны на 1,2GHZ ( потеря видео была на высоте 2м) , к пульту и приемнику тоже ни каких нареканий . Из повреждений , сломались 4 напечатанные детали на 3д принтере для ног и погнулась алюминиевая нога , уже всё восстановлено .

А вы говорите про ломится в китай или еще что , так можно всегда в АТТ или манул перевести тогда не будет ломится , а насчет втыкается в землю здесь вопрос как и по чему

Народ не судите строго но меня з… контроллер от Tarot Zyx-m было примерно такое же поведение коптера как в этом ролике (движки регули менял и снова случилось) в связи с тем что коптер тяжелый и приходится снимать разные мероприятия а в низу люди то боюсь убить кого нибудь им ( вес 4,6 с зеркалкой на 17 пропах). Вот пример того что было и у меня

В связи с этим и тем что у меня нет проблем с продукцией dji ( Mavic ) я прошу совета , что мне купить Naza v2 или лайт ? Нужно ли брать не родной gps и ловит ли он Глонас ? Что по осд выбрать что бы показывало сколько спутников поймано ?

Вот сетап того на чем будет стоять .
Рама Tarot Ironman 650mm
Движки 5010-14 360kv
Пропы 17-55 карбон
Регули xrotor 40a
Плата pdb с датчиком тока ( будет стоять отдельная minim osd которая накладывает расход батареи и ампераж, очень удобно , пустой коптер на тарот в висении ест 10а гружоный 27а)
Камера фпв
Подвес
Акб li-ion 4s4p lg hg2
GPS маяк v16
Видео связь 1.2ghz
Связь с пультом frsky r9m 868mhz
Ну и вопрос как в назе реализована возможность переключения между камерами? В тароте я просто вывел на тумблер и могу либо с зеркалки смотреть через hdmi to av переходник или с полётной камеры. Заранее спасибо

Народ сдаюсь делитесь своими Настройками гейнов пожалуйста , у меня Рама 650 пробы 17 движки 5010 360 kv , с прошлого Сообщения грохнулся уже раз 10 и устал печатать запчасти 😭 давайте сделаем такую же табличку как для назы вот припер того что у них docs.google.com/spreadsheets/d/…/htmlview?pli=1#

Если сможете поделиться сможем хоть закономерность настроек сделать под разные пропы и движки

и рулить придётся “на цыпочках”, иначе все стены будут ваши.

У меня так и получается летать , я телевизор и мониторы одеялом накрываю когда летаю по квартире ну и кошку запираю в ванне иначе мелкий коптер становится для кошки развлечением которое нужно попробовать сожрать

очень разнородный сетап. в плане того, что все кроме моторов, на 2S и 2 дюйма пропы просится
а моторы (особенно если они 20000kv) на 1S 40-45мм пропы.

у меня есть еще такой сетап может движки туда поставить а для того что раньше я указал другие движки купить ?

вот то что есть под 1s

видео передатчик с камерой
www.akktek.com/akk-a3-osd.html

мозги с встроенным приемником frsky
banggood.com/Racerstar-F3D8-16X16mm-Micro-F3-Fligh…

Регуляторы

16x16mm Racerstar Star4 4A 1S Blheli_S D-Shot 600 Ready 4 in 1 ESC for RC FPV Drone
banggood.com/Only-2g-16x16mm-Racerstar-Star4-4A-1S…

Тогда движки перейдут сюда

Движки бк
Racerstar Racing Edition 0703 BR0703 15000KV 20000KV 1-2S Brushless Motor For 60 80 100 FPV Racing RC Drone
banggood.com/Racerstar-Racing-Edition-0703-BR0703-…
движки 10000kv вот ттх

И попрошу совета какие пропы взять для этого сета ?

ребята посоветуйте АКБ 2S ну и может быть раму для мелколета или может всё же стоит собрать на 1s
вот сетап того что уже куплено в принципе остались пропы рама и камера и акб

Видео передатчик AKK FX4(20*20/Built in OSD)
www.akktek.com/akk-fx4.html

Мозги
Realacc 20X20mm Super_S F7 Flight Controller Betaflight STM32F745VGT6 2-4S BEC 5V1A 20X20mm for RC Drone
banggood.com/Realacc-20X20mm-Super_S-F7-Flight-Con…

Регуляторы
Racerstar 20x20mm RS6Ax4 6A 1-2S Blheli_S 4 In 1 ESC with 5V BEC Dshot600
banggood.com/Racerstar-Mini-RS6Ax4-6A-1-2S-Blheli_…

Движки бк
Racerstar Racing Edition 0703 BR0703 15000KV 20000KV 1-2S Brushless Motor For 60 80 100 FPV Racing RC Drone
banggood.com/Racerstar-Racing-Edition-0703-BR0703-…

где?

Я для парня с области заказывал с банга там 2 антенны были .
Значит порезали и вторую антенну , а хотя не факт у тебя основание до стыка толще чем вторая часть ? если толще то тоже 2 диполя просто выходящие из одного провода .

Проверить можешь по калькулятору
allcalc.ru/node/335
частота антенны 868 mhz

не

а

Еще раз

R9 - 2 блока приемника 2 антенны типа диполь
R9 slim тоже только меньше и урезан второй блок приемника но антенн все равно 2 , то есть 2 полноценных диполя

к чему?

у тебя 2 антенны приемные ( это два отдельных бублика ) вот представь себе свой коптер сзади стоит на столе это горизонт и это одна антенна , вторую направляешь в верх под углом 45-90 градусов или обе антенны в вверх и потом в право лево отводишь на 45 градусов .
Тебе по факту нужно сделать следующие .

Правила установки антенн :

1. При антенне диполь или штырь вблизи антенны параллельно не должны находится металлические объекты .

то есть если положить один(антенна) карандаш на стол и рядом с ним параллельно еще один карандаш или гвоздь или провод (например как у тебя питание для регуляторов ) то это направление от антенны в сторону этого провода будет мало эффективным или вообще не рабочим .

вот пример плохого бублика . там где бублик есть это задняя часть не закрытая проводами .

Вот пример диаграммы направленности антенны типа диполь , центр бублика это твоя антенна от верха до низа вот и решай как тебе разместить антенну , я бы сделал под углом 45 градусов тем самым убрав слепую зону
