Стартуем в MACH3
может кто подскажет? при загрузке G кода в маче пробивает ошибка вместо показаний что z либо x прошло 140мм показывает 1400мм и все оси двигаются милиметр на милиметр.все перепроверял при удалении кода и перезапуска прогр все норм
Попробуйте переустановить Мач, не забыв при этом вручную удалить дрейвер Мача. Где-то, что-то неверно легло…

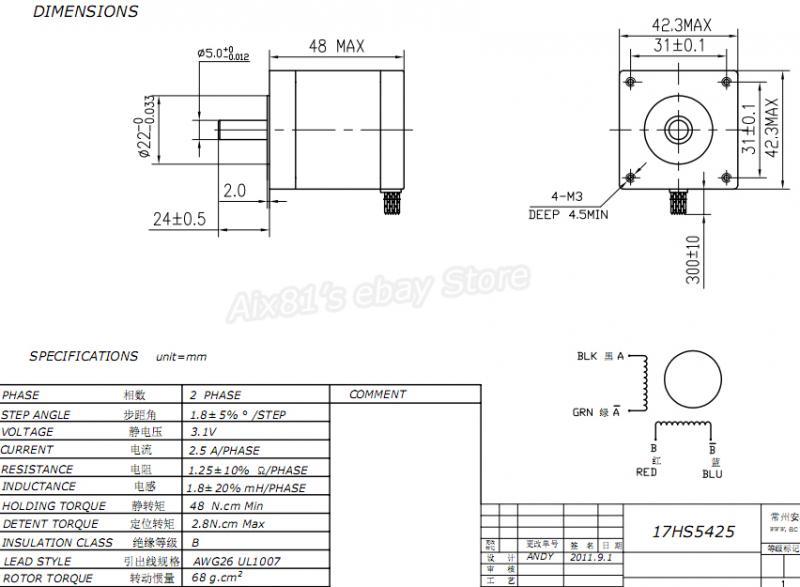

При этом напряжении и номинальном токе на обмотке, мотор может неограниченное время находиться в неподвижном состоянии
Влок питания нужен для работы контроллера, а сколько он подаст на мотор это совсем другое дело
мотор может неограниченное время находиться в неподвижном состоянии
Огромное спасибо. Этой информации как раз и не хватало.
Подскажите пожалуйста что это за рисунок такой появляется из точек на экране. Равняю рабочую поверхность выборкой на 0.2мм и рисуется такой вот узор на мониторе. Само пиление выглядит нормально. Ни где не могу найти ответ или плохо ищу.
Размер выборки какой?
Размер выборки какой?
По Х-555мм а по Y-355мм Z как уже указал 0.2мм.
ну тогда на экране всё нормально - наколько уменьшен размер в окне - проходы практически сливаются…
Да, у себя тоже такое наблюдал- слишком маленькое разрешение экрана предпросмотра не дает четкой картинки. Не обращайте внимание.
народ простите за баянестый вопрос. как кнопку аварийного стопа прописать в мач?
Урра, зарррработало ! Получил такой CNC board ST-V3 комплект, вместе с CD диском. Пытался настроить по скриншотам этой ветки (начальные страницы), потратил неделю - не крутятся двигатели. Прочитал документацию с диска - и заработали движки. Иногда полезно полюбопытствовать, что там на диск записали. 😃
У меня такой же комплект. У него распиновка своя какая то указанная в доке на диске.
Коллеги, обнаружилась проблема. У меня безхозно болтается вот такой комплект, недавно собрал/настроил подключил к станку, все ездит и так далее… Запихнул в мач первую попавшуюся УП и удивился… Ромбик! Одна координата “уезжает” с каждым проходом фрезы.
Слева из MACH3, справа из USB-CNC
Дело было в пятницу вечером, разбираться не стал…)
Решил, что дело в постпроцессоре, стандартно делаю через GCode(mm), проблем не было. Ладно, сделал УП через Mach3gb-Arcs(MM), все получилось, отгравировался квадрат, но рельеф зубастенький. Сделал новую УП с мелким шагом фрезы, снова через Mach3gb-Arcs(MM), зубастость пропала, но опять РОМБ!!! ) Тут принесли деталюшку, сделать 4 выборки по углам, условно, 4 отверстия диаметром 4 мм. Снова делаю УП через Mach3gb-Arcs(MM), гружу в Мач и вижу 4 концентрические окружности разного диаметра…) Переделал через mach2(mm), стало похоже на правду, но!!! Отверстия не 4 мм диаметром, а 3.6…
Вопрос: Что я не так сделал? Откуда столько косяков в хваленом маче?
Вводные:
Люфтов нет.
Пропуска шагов нет.
Моторы и драйверы холодные.
Шаг на юнит и ускорения настроены.
С самим станком проблем нет, он уже скоро год работает.
На компе кроме мача ничего нет (Win7 - 32), все, что нужно отключено.
Лицензия от продавца, но глюки вряд ли от этого, слишком уж правильные…)
Step per unit выставлен под ваши передаточные числа?
Step per unit выставлен под ваши передаточные числа?
Я же написал
Шаг на юнит и ускорения настроены.
С самим станком проблем нет, он уже скоро год работает.
Бывает и по 10 лет работает, а потом одним утром включаешь, а он не включается…
По делу: проверьте узлы соединений моторов с винтами, бывает крепление ослабло и то всё норм, а то вдруг куда-то не туда едет…
проверьте узлы соединений моторов с винтами, бывает крепление ослабло
И другой контроллер умеет это как то компенсировать? ))) Разумеется, я как увидел, сразу проверил на люфты и прочие неприятности… Потом вернул старый контроллер, и он сделал эту работу правильно.
В общем, я рассуждаю так: От обратного, моторы не могут добавлять или отнимать шаги, пропускать могут, но это сразу слышно, да и на изделии видно было бы. Драйверы - тупо ключи, никаких вычислений или преобразований там нет, пришел импульс - ключ открылся… В плате коммутации тоже ничего нет, кроме опторазвязки… Остается компьютер или сам Мач. Если бы косячил компьютер, то он бы косячил везде и всегда, но один раз ведь получилось нормальное изделие… Да и косяки вряд ли были бы математически правильными…) Значит дело в самом Маче. Вот я и спрашиваю, что в Маче может быть недонастроено или неправильно включено/указанно, что может привести к такому результату? При разнице в перемещениях между осями, вместо квадрата получался бы прямоугольник, но не ромб. При люфтах тоже колбасило бы туда-сюда, вместо ровного края получалась бы расческа. Но изображение получается такое, как будто по одной координате идет приращение через цикл…
Но изображение получается такое, как будто по одной координате идет приращение через цикл…
Затяни хомутик.
И другой контроллер умеет это как то компенсировать?
Для определения стабильной частоты под текущий комп, начните с частоты ядра 25 кгц, все таки это LPT порт, а не внешний контроллер. Потом еще можно попробовать добиться стабильности, подбором длины импульса на шаге и направления, в закладке мотор тюнинг, и отношения уровня сигнала к шуму, в закладке дженерал конфиг. Если включен 4-я ось, к тому же если ось вращения, также стабильность очень страдает.
Затяни хомутик.
Где?
начните с частоты ядра 25 кгц
Так и стоит 25 килогерц…
Если включен 4-я ось, к тому же если ось вращения
4-я ось есть, но физически отключена от порта
И, коллеги, похоже вы не поняли о чем речь… Стабильность, как раз, отличная… Станок идеально гравирует хитрую фигуру, похожую на ромб…
Завтра сделаю хорошее фото, а пока схематично:
