Да нет же 😃 , ничего не произошло, ошибка действий оператора.
Вы калибруете компас каждый раз перед полётом, надеюсь вы уже сталкивались с неадекватными поведениями дрона (унитаз) из за неудачной калибровки компаса (всего навсего), дабы не попадать в просак в дальнейшем, для начала придерживайтесь предполётным правилам.P.S. а парни у нас суровые 😃 , но всегда прийдут на помощь, привыкайте !
Вроде придерживаюсь,все аккуратно делаю.Но видать где то косячу:-) Еще раз спасибо.
Парни, провел испытания и частично проблему решил, поделюсь, может кому в будущем пригодиться. Подробности: 1)при отключении сигнального кабеля от монитора проблема не уходит, спутники ловит хуже, при включении режима ФМ унитазит, 2)при отключении кабеля питания доп. монитора сразу набирает 12 спутников и в ФМ стабильно, 3)при удлиненном кабеле сигнала и отнесенном мониторе в сторону (1,5м), также со спутниками порядок и ФМ норма. Проблема начала пропадать когда одел на общий кабель феритовую трубку-фильтр(на фото), но с такой особенностью, когда ферит прямо рядом с корпусом монитора, вполне нормально(спутники 9-12), только убираю дальше по кабелю, снова спутники падают до 5-6 и ФМ- унитаз. Но проблема полностью не ушла, спутники прыгают то 12, то к 9 и в режиме ФМ разворачивается четко, но иногда квадр откатывается то назад, то вперед (чаще назад) метров на 2-3 и так периодами дрейфует, не четко держится точки висения, не до конца ушли наводки. Хочу еще до клеить изнутри корпус монитора фольгой и прямо внутрь монитора, в начало кабеля, прямо рядом с платой надеть еще одно маленькое колечко(ферит) и заземлить кран монитора на общий минус. Надеюсь проблема уйдет полностью. Кто в курсе, можно ли на кабель одевать два феритовых кольца, хуже не будет? Еще раз спасибо всем за подсказки!!!
Проблема начала пропадать когда одел на общий кабель феритовую трубку-фильтр(на фото), но с такой особенностью, когда ферит прямо рядом с корпусом монитора, вполне нормально(спутники 9-12), только убираю дальше по кабелю, снова спутники падают до 5-6 и ФМ- унитаз.
Я вам это сразу написал - феррит должен быть максимально близко к источнику помехи, в противном случае он работать не будет. У вас источником помехи служит внешний экран(монитор), соответственно чем ближе к нему будет феррит, тем ниже уровень помех.
Кто в курсе, можно ли на кабель одевать два феритовых кольца? Еще раз спасибо всем за подсказки!!!
Можно, но проще намотать пару витков кабеля на кольцо… эффект получите практически тот же.
PS В вашем случае кольцо на кабеле возле разъёма пульта врядли что-то решает.
Я вам это сразу написал - феррит должен быть максимально близко к источнику помехи, в противном случае он работать не будет. У вас источником помехи служит внешний экран, соответственно чем ближе к нему будет феррит, тем ниже уровень помех.
Можно, но проще намотать пару витков кабеля на кольцо… эффект получите практически тот же.
PS В вашем случае кольцо на кабеле возле разъёма пульта врядли что-то решает.
Да, Семён спасибо, как раз по Вашему совету и одел рядом с монитором кольцо, просто по экспериментировал и отписался. Второе кольцо возле пульта тоже в качестве эксперимента повесил. Но второе кольцо хочу воткнуть именно в корпус доп.монитора(в источник помех) в начало кабеля, к плате рядом. А два раза обмотать кабель не получится, в трубку не влезет(3,5мм внутренний диаметр), она удобная, пополам раскладывается, надел и защелкнул, не нужно кабель отпаивать, жалко что в корпус монитора не входит по размерам.
жалко что в корпус монитора не входит по размерам.
Сань, если доведётся разбирать корпус монитора, сделай фотки обязательно. Дюже интересно, что там внутрях такого понапихано…что так давит частоты. Ещё надо посмотреть, как это на дальности полёта и видео скажется!?
Рома (Холод33рус), а у тебя доп монитор как себя ведёт? И что за модель? Уж больно он по дизайну подошел хорошо к стандартному пульту.
Если включить питание монитора до того как ловятся спутники в начале, то совсем голяк, 0 спутников, т.е. включенный монитор дает каким то образом наводки на GPS модуль. Если сначала наловить спутников, 12, и потом включить питание монитора, то количество спутников падает до 6-9. При этих всем манипуляциях кабель соединения не трогаю, только питание.
Так для того GPS и развязывают дросселями по питанию, что он по этому питанию помехи ловит. Потому ферритовое кольцо на провод немного помогает. Нужно кардинально зафильтровать питание.
Привет. С количеством витков можно поэкспериментировать, чуть больше, чуть меньше. И с двумя кольцами можно, изменяя расстояние между ними.
Так для того GPS и развязывают дросселями по питанию, что он по этому питанию помехи ловит. Потому ферритовое кольцо на провод немного помогает. Нужно кардинально зафильтровать питание.
Да, по питанию конечно идет, но кажется еще и со схемы что то фонит, так как когда поставил 1,5м шнурок и отнес в сторону монитор, то сразу спутники начал набирать. Похоже что на плате стоит какая то хрень, что дает фон.
Сань, если доведётся разбирать корпус монитора, сделай фотки обязательно. Дюже интересно, что там внутрях такого понапихано…что так давит частоты. Ещё надо посмотреть, как это на дальности полёта и видео скажется!?
Буду сегодня как раз разбирать доклеивать фольгу на заднюю крышку и кольцо попробую внутрь поставить, сделаю фотки. Андрюх, на далность ни как не влияет, похоже на видео и управление оно не действует. Пробовал еще в начале этой эпопеи, еще ни чего не ставил из защит, летал на дальность, на 25м на 1250м летит и не жужжит как обычно, дальше не стал лететь, т.к. не видел смысла если бы он давал помеху, так дал бы сбой на этом расстоянии и этой высоте.
С количеством витков можно поэкспериментировать, чуть больше, чуть меньше. И с двумя кольцами можно, изменяя расстояние между ними.
Буду пробовать с колцами . Выложу фотку платы, может знающие люди подскажут какой элемент дает такую помеху, а то я в новых деталькак не особо разбираюсь.
Парни, может кому встречалась складывающаяся шторка на 5 дюймовый монитор, киньте ссылочкой, я то сварганил из картона, на липучках крепится, но уж больно не удобно монтировать каждый раз.
С количеством витков можно поэкспериментировать, чуть больше, чуть меньше. И с двумя кольцами можно, изменяя расстояние между ними.
Для чего люди выводили формулы?
Для чего люди выводили формулы?
Формулы здесь не к чему лепить. Тут нужен анализатор спектра широкополосный.
Вот по этому метод- “научного тыка” будет самым эффективным.
Парни, может кому встречалась складывающаяся шторка на 5 дюймовый монитор, киньте ссылочкой, я то сварганил из картона, на липучках крепится, но уж больно не удобно монтировать каждый раз.[/QUOTE]
Если это стандартный пульт - могу подарить. Мне китаец не ту прислал.
Если это стандартный пульт - могу подарить. Мне китаец не ту прислал.
Спасибо, но на ст. пульте 4,3", а мне на монитор 5".
Сделал фото внутренностей монитора. Вопрос знатокам, какая хрень из всего содержимого может давать наводки на GPS модуль:
какая хрень из всего содержимого может давать наводки на GPS модуль
три катушки, дросели
Возможно на дросельках собрана схема типа СТЕП АП, для увеличения напряжения питания для работы ЖК матрицы. Она и дает помеху. Для точности хотелось знать: напряжение питания монитора, циферки и буковки на восьминогой микросхеме в правом верхнем углу.
Еще хреново, что вход сигнала рядом с питанием.
…Она и дает помеху…Еще хреново, что вход сигнала рядом с питанием.
Может отдельно экран из жестянки вырезать и накрыть разом все эти дросели!? На центральной плате Хапсана, DC\DC модуль тоже экраном накрыт…так там нет таких дроссельных катушек.
Может отдельно экран из жестянки вырезать и накрыть разом все эти дросели!? На центральной плате Хапсана, DC\DC модуль тоже экраном накрыт…так там нет таких дроссельных катушек.
Андрюх, ты как в воду глядишь. Задолбался я с этими кольцами эксперименты проводить, разозлился и с варганил экран с тонкого алюминия (практически из фольги), припаял к минусу его, осталась только с одной стороны стенка не закрытая(на фото слева вдоль черного кабеля), чтобы чуток охлаждение было, не критично так как модуль GPS справа и эта сторона полностью экранирована, даже стыки пропаял. Как оказалось не зря помучился. Отлетал 3 аккума, 12 спутников стоят как вкопанные и ФМ работает как часики. Даже кажется и феррит не нужен, стоит рядом с корпусом (как советовал Семён, рядом с помехой), двигал вдоль кабеля от корпуса, спутники не уменьшаются. Парни, ещё раз всем спасибо за подсказки!!! Может кому нужен дополнительный мониторчик или на замену в шлем, реально клёвое качество, как по мне, так лучше чем у меня стоял на VR D2, по отзывам не только я такого мнения. А как бороться с помехой, лекарство уже есть. banggood.com/Blue-Sky-5-Inch-HD-Digital-Panel-Disp…
Для точности хотелось знать: напряжение питания монитора, циферки и буковки на восьминогой микросхеме в правом верхнем углу.
Питание 12в, от аккума 3S. Цифирки не все видны, другой фотки нет чтоб было все видно. Кстати пробовал заземлять монитор на минус, результат ни какой, бесполезная процедура.
Питание 12в, от аккума 3S. Цифирки не все видны, другой фотки нет чтоб было все видно. Кстати пробовал заземлять монитор на минус, результат ни какой, бесполезная процедура.
Да, отличное решение с экраном, т.к. не одного параметрического преобразования напряжения, все новомодное импульсное:), что на повышение и на понижение. Вот это и есть источник помех.
Кто ищет, тот всегда найдёт!!!😃
Хотите прикол)))

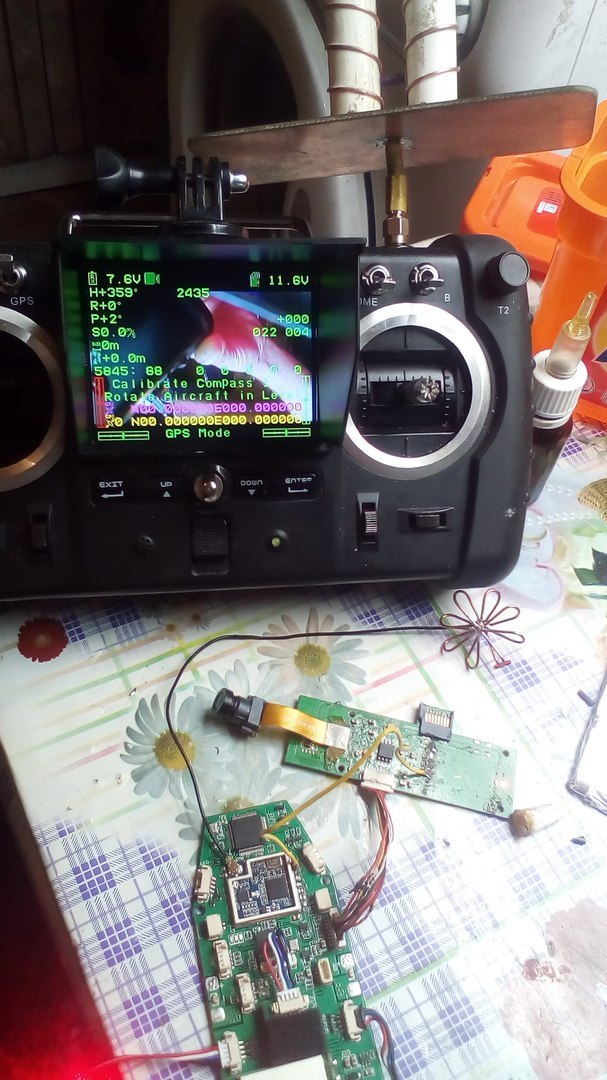

Хорошие новости для обладателей SS версии с новым передатчиком,в него не нужно паяльником тыкать чтобы поставить клевер)))Вчера лично опробовал на страх и риск,все работает,не греется.
Хорошие новости для обладателей SS версии с новым передатчиком…
А что там за таинственный желтовый проводок белеется между модулями? Или это засекреченное техническое решение по скрещиванию двух модулей от разных моделей? Может общественность ознакомить с этим решением и внести в базу знаний!?
,в него не нужно паяльником тыкать чтобы поставить клевер)))
Больше похожа на ромашку чем на клевер:). Решил доработать чуток пульт и вынести отдельно от платы (паралельно) гнездо на 3,5мм. Хотя и без переходников спаял шнурок, но уж больно не удобно когда этот шнурок тычет в пузо, да и убрать по дальше от GPS модуля шнурок. Так выяснилась такая особенность в ходе доработки, не помню может кто и писал об этом, но отпишу. Припаял параллельно гнездо, а оно не работает, думал оборвалось. А оказалось, что чтобы пошел выход на дополнительный монитор нужно чтобы на гнезде(на плате) произошло или размыкание, или замыкание контактов при вставлении штекера, на прямую с контактов платы работать не хочет.
Больше похожа на ромашку чем на клевер
Ну суть то одна,они обе замкнуты,а по поводу гнезда,сделал отдельный спереди,видео взял прямо с приемника.
А что там за таинственный желтовый проводок белеется между модулями?
Это фазотронный подавитель альфа и гама излучений с замером уровня стронция в атмосфере!!!НО,это в будущем,а пока это провод передачи видео сигнала с модуля на передатчик,вот только кнопки фото видео никак не хотят работать,что только не делал.
