Несправность зарядки IMAX B6, помогите
Собственно нашел только BCV46 или BCV26 как аналог MMBTA64, как думаете подойдет? и какой лучше?
А чё обязательно в SOT23 искать и ставить , и в обычном корпусе влезут.
как думаете подойдет? и какой лучше?
Похоже то что надо - внутри два транзистора включенных по схеме дарлингтона.
Отличаются напряжением допустимым… но вроде как оба с запасом проходят, наверное без разницы какой.
Народ тут такое дело,
ваял балансировочный кабель на 5s (Банок) - на крайний нижний пятый порт справа. все собрал но перепутал на косе питания (крайние контакты на гребенке) + и -. Зарядка запищала сообщив что перепутан вольтаж, я нажал stop и походу тем самым отрубил защиту, через пару секунд справа из под порта повалил белый дымок и запахло плавленым пластиком.Я все вырубил , полярность поменял на шнурке. Воткнул - вроде все работает. Посему у меня два вопроса:
- Стоит ли лезть внутрь -если все работает?
- Что могло выйти из строя(опять же если все работает)?
- Что могло дать белый дымок и запах пластмассы (сам корпус из алюминия, внутри тоже никакого пластика левого нет, судя по внутренностям) ?
- Что теперь со всем этим делать? Я имею ввиду, что к кетаю и так небольшое доверие в плане безопасности, а теперь еще и подпаленое ЗУ, как с этим жить 😃 оставить как есть? / ремонтить / купить новую ?
Вот знакомая ситуация)) проверить балансирует ли нормально и/ или заменить погоревшие резисторы и или транзистор

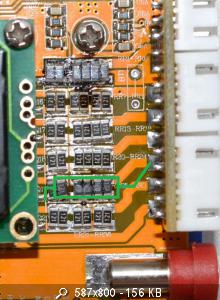

а вот и сами повреждения
что скажете ув. гуру.
Что сгорело и как это чинить (не как выпаять/припаять, а где взять запчасти и какие именно)?
Народ тут такое дело,
?
Очень хорошие вопросы, все в точку.
Проблема защиты от переполюсовки - к китайцам. Этого не должно было случиться!
Сразу делаем фото декларации с посылки, фото девайса с этикеткой магазина или корлбки с наклейкой SKU. Описываем проблему - подключил все правильно, раздался хлопок, пошел дым и едкий запах! Включать больше не стану - жизнь и здоровье превыше всего. Прошу незамедлительно вернуть деньги!"
Переводить дословно.
На возвращенные средства добавить пару баксов и взять iCharger 206B + смастерить к нему хороший блок питания из серверных, либо купить специализированный на 20А 24В. Или какой там к нему нужен.
О китайских дешевых клонах забыть хоть раз, но навсегда! Потраченные деньги быстро забываются, а качествоенная “берешь в руки - маеш вещь - будет радовать в всегда”! Не хотелось бы больше наносить такой ущерб своему увлечению
а вот и сами повреждения
что скажете ув. гуру.
Что сгорело и как это чинить (не как выпаять/припаять, а где взять запчасти и какие именно)?
это понятно, поджарились нагрузочные резисторы. Заменить на аналогичные или ВСЕ на БОЛЕЕ ВЫСОКОТОЧНЫЕ (в смысле с минимальной погрешностью)
. Заменить на аналогичные или ВСЕ на БОЛЕЕ ВЫСОКОТОЧНЫЕ (в смысле с минимальной погрешностью)
я не радиотехник по образованию, не могли бы вы посоветовать, на какие именно ?
стоковые это smd resistor 121
На что менять?
Я тоже менеджер-экономист, хоть и радиоэлектронной промышленности. Был бы рад помочь, но нечем.
не могли бы вы посоветовать, на какие именно
Я юрист))) Поменял на один двухвольтный 20 омный резистор
поджарились нагрузочные резисторы. Заменить на аналогичные или ВСЕ на БОЛЕЕ ВЫСОКОТОЧНЫЕ
Думаю поджарились не только резисторы, но и управляющие транзисторы наверняка вылетели… по крайней мере один точно.
Зачем именно в этом узле высокоточные резисторы непонятно.
Поменял на один двухвольтный
двухваттный.
двухваттный
Ну да) Я же говорю не сильно разбираюсь, но припаял, все работает
Интересно. Зачем припаял, если все работает? И куда припаял? И как припаял? А почему 20 ом?
Интересно. Зачем припаял, если все работает? И куда припаял? И как припаял? А почему 20 ом
Все дело в том что как описал выше у меня погорел один канал балансировки, я не говорил что работало, т.е. работало но не балансировалось на третью банку, как сказал не сильно разбираюсь в электронике, но разве вместо 6 параллельных резисторов не подойдет одни 20 омный? По крайней мере знакомый с тестером намерял 20 ом сопротивления в других балансировочных каналах
но разве вместо 6 параллельных резисторов не подойдет одни 20 омный?
все правильно, там шесть резисторов по 120 Ом включенных параллельно… это как раз 120/6=20 Ом. т.е. либо 6 параллельно малой мощности либо один но мощный.
в подобных зарядниках встречается и так и так.
все работает
Транзисторы меняли?
Да на BCV46 как раз.
скажите если я впаяю вот эти взамен выгаревших, они подойдут ?
www.ebay.com/itm/…/131221579095
мощность резисторов если верить описанию 0,1 Вт… Общая мощность получается 0,6 Вт. Не пройдут по мощности - насколько я понимаю там по факту максимально возможная рассеиваемая мощность получается 4,2В*0,3А=1,26Вт…
Т.е. помощнее нужны резисторы. А зачем с SMD заморачиваться тем более с ибея, купите в ближайшем радиомагазине обычный резистор на 20 Ом мощностью 2Вт… с запасом, цена смешная.
я плохо понимаю как он там встать должен
Нет ничего проще:
резистор - типа такого ?
chipster.ru/catalog/components/…/3197.html
старые и сгоревшие придется выпаять все я так понимаю ?😃
Да, резистор такой.
Старые разумеется выпаять нужно - во первых сгоревшие элементы на плате выглядят не очень )) во вторых если вдруг не все сгорели, тогда при параллельном соединении неверный номинал получится…
вобщем взялся за починку, заодно решил контакты дисплея выпаять и сделать на проводах, чтобы экран можно было отгибать, и видимо плохо прогрел контакты, в общем в итоге выпаял но повредил две дорожки, подскажите как их можно “по уму восстановить” ?
И еще одна неприятная деталь. Выпаяв подгоревшие SMD-резисторы и транзистор, обнаружил что площадки под ними также отгорели, сверху отстала сразу, как только они отпаялись, а снизу отстала но не совсем. При ближнем рассмотрении - эти дорожки по smd-резисторами выполненны из обычной фольги, т.е неремонтопригодны, если только новые вырезать и как то присопливеть. Как проверить, что дорожки идущие к балансировочным разъемам впорядке и будут работаь если я припаяю один большой резистор как по фотке выше ?
