Самодельный передатчик (часть 1)
Я так понял, что человек хотел прошивку не от фокуса, а от мсв, но под 3410.
вопрос Aleksey_Gorelikov
Вы часом не посмотрели маркировку вал(эн)кодера?
интересно ведь нигде не могу найти их везде энкодер
Я так понял, что человек хотел прошивку не от фокуса, а от мсв, но под 3410.
Извиняюсь, тогда это к МСВ…
вопрос Aleksey_Gorelikov
Вы часом не посмотрели маркировку вал(эн)кодера?
интересно ведь нигде не могу найти их везде энкодер
Смотрел, маркировки нет. А я разве не вам в личку отписывал? Вот фотик забыл, а у родителей в гостях бываю не часто. Как поеду - сфоткаю.
Извиняюсь, тогда это к МСВ…
Он ж писал, что не дождетесь! У него нет этого дисплея и переписывать прошивку он не будет. С 3310 с 3410 по коммандам совпадают. А " растянуть" изображение при желании сможет и школьник после уроков информатики. Вы не бойтесь, вы попробуйте!!!
у нас в магазине дисплей 3310 с местом крепления 98 рублей…
Посмотри инструкцию на JR MC15. В ней в начале каждого раздела есть блок-схема алгоритма работы кодека для выбранного типа модели. Очень хорошо представлены точки включения микшеров и т.п.
Не смог найти JR MC15:(
Скачал несколько инструкций, но блок схем нет. Дайте ссылку пожалуста.
Доброго времени суток,
подскажите что делают кнопки SA14 SA15 SA16.
Тример у газа должен быть. И действовать по идее он должен в минимальном положении стика, чтоб холостой ход у ДВС выставлять.
Ну ДВС пока не планирую… Планирую электролет, а на нем он не нужен. Но если понадибится - будет аналоговым - ничего страшного.
Переделал триммеры под кнопки. На Laser 6 это оказалось очень просто. Триммер до переделки:
Триммеры являются отдельными потенциометрами. Снизу ручки триммера видны выступы. Зачем они не понятно. Упорами они не являются - в максимальном отклонении ручка проходит в скос на выступе.

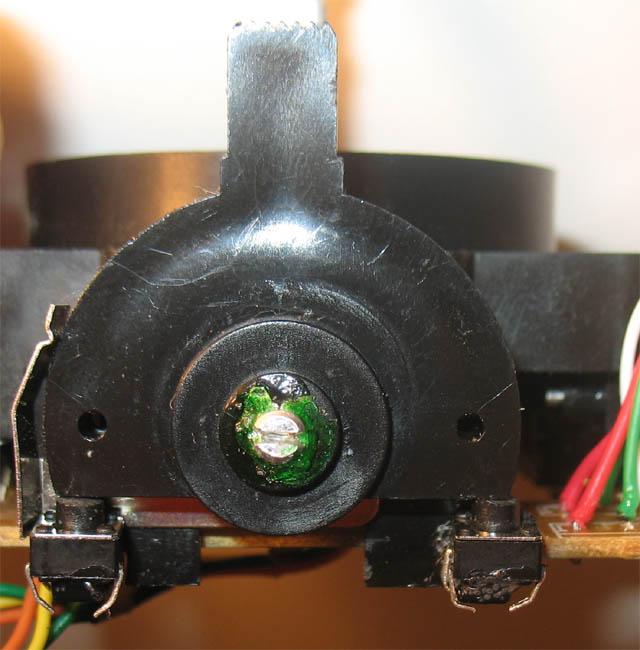

Вся переделка заключалась в вклейке кнопки предварительно подогнанной по высоте надфилем. Результат:
Кнопки держатся крепко, нажимаются с кликом, при отпускании толкают ручку. Ручка фиксируется в центральном положении пластиной-трещёткой.
Вообще триммеры получились что надо.
Заодно испытал ВЧ часть от Laser’а подключенную к своему кодеру и отрезанными дорожками к оригинальному кодеру - всё заработало.
На выходных буду доделывать. Из оригинального в планах ещё прикрутить управлением стрелочным индикатором с помощью ШИМ.
2 GreenGo
смотри страницы 19, 26, 32
airtoimedia.nl/…/Handleiding MC15 ( met dank aan S…
Правда нидерландская версия
2 GreenGo
смотри страницы 19, 26, 32
Правда нидерландская версия
Спасибо. Действительно есть:)
Теперь все устаканилось, а то думал микшеры до расходов ставить.
Поделюсь новой версией, к которой пришел в тч. после полевых испытаний. Изменения больше косметические и на любителя…
- Графическая индикация уровня зарядки акка. Дабы беглым взглядом можно было оценить, насколько там все в порядке. Для корректного построения граф. индикатора уровня зарядки проге необходимо знать возможные мин и мах значения напряжения батареи. Мин. значение берется от уровня аварийной сигнализации, а максимальное прийдется задавать в конфигурации третьим параметром. Можно кнопкой влево из главного меню переключиться в цифровой формат.
- Граф. индикации доп. аналогового параметра (у меня ток антенне). Полная шкала соответствует 1000 квантов АЦП или 200мА в цифровом отображении (тоже кнопка влево).
- В режиме нарастающего таймера звуковой сигнал “будильник” срабатывает не один раз, а многократно через заданный интевал. Те. если поставить таймер на 5мин, то будет звенеть в 5,10,15 итп. мин.
- Добавлен еще один режим таймера, c таинственным названием AUTO. В этом режиме таймер автоматом включается если стик “газа” на 10% больше мин. значения ну и, соответственно, отключается, если меньше.
- Уже не помню, возможно это было в прошлой версии, но моделей теперь 7.
Coder3310(1.6).rar
А можно с исходниками а то плата своя и надо деф править.
собрал кодер но с дисплеем от Siemensa C55 как советовали здесь раньше. Кодер работает но дисплей картинку отображает некорректно. Помогите пожалуйста переделать прошивку. Если кто решиться помочь вот что я нарыл по дисплею www.zigbee.ru/hobby/electronics/…/SiemensC55 .
По картинкам похоже вроде бы на то, что тут биты “перевернуты”. Т.е. при выводе на дисплей надо нуливой бит делать седьмым, а седьмой нулевым ну и т.д.
2Andrej100 Ок, исходники:
Source(v1.6).rar
2mamba272 Действительно похоже на перевернутые биты. Попробуйте:
void LCD_pixel (unsigned char x, unsigned char y, unsigned char color)
{
unsigned char i, bt;
i=y>>3;
//bt=1<<(y & 0x7); // for Nokia
bt=0x80>>(y & 0x7); // for Siemens
if(color) buff[i][x]|=bt;
else buff[i][x]&=(~bt);
}
Это из моей проги под 3310(20), но у фокуса что-то подобное…
Люди добрые, да я в программировании ноль полный. Выложите пожалуйста готовую прошивку. Я использовал CVProject_Final v1_2 исправл. Заранее благодарен.
Дай деф.с файл соответсвующий твоей печатке, попробуем…
А лучще весь архив, откуда прошивуку брал
Граф. индикации доп. аналогового параметра (у меня ток антенне). Полная шкала соответствует 1000 квантов АЦП или 200мА в цифровом отображении (тоже кнопка влево).
А можно про измерение тока в антенне поподробнее? Как это физически реализовано? У меня тоже самодельная, укороченная, поэтому тема актуальна
Использовал вот эту прошивку и эту схему
Использовал вот эту прошивку и эту схему
Схему с прошивкой не сверял, просто поправил вывод. Пробуй.
А можно про измерение тока в антенне поподробнее?
Подробнее - в соседней ветке, там Сергей схему выкладывал. На схеме - трансформатор (направленный ответвитель?) и детектор на диоде.
Кстати, надо Сергею намекнуть сделать второй и показывать не только ток в попугаях, а и КСВ считать 😉 Он ж там GP на крыше машины ставить собирался!
Aleksey_Gorelikov огромное спасибо за прошивку. Все заработало как надо.
