СУ-29 упрощенный вариант
Алексей приветствую. Но как то стройка зависла.
Спасибо Вам.
Тема действительно подзаглохла, как и само строительство. На то были конечно причины, думал что вообще придется подзабросить. Но недавно вроде как опять восстановился немного. Но уже эта сушка была отдана товарищам по хобби.
А последнее время меня подзаинтересовали легкие самолеты. И первый уже был сделан, правда на скорую руку, но все же, результат понравился. Это был як-12 размахом 2метра и полетный вес с аккумом 2650 мА получился 1250грамм. Вот хоть и не в тему, но небольшое видео полета покажу.
ЯК-12А 2х метровый пенопластовый - YouTube
Кстати вот здесь rcopen.com/forum/f36/topic15606/1620 есть еще и фотки
А сейчас заложил И-16, тоже 2метра.
А в этой теме если все нормально сделаю все же СУ-шку, а размах пока незнаю, может даже и три метра.
Всем спасибо еще раз, что подняли темку.
Друзья!!!
Всех с Новым годом!
Здоровья, счастья и удачи во всем.
Всем побольше новых красивых моделей и авиамоделей тоже 😃
В этом году обязательно начнем СУ-29, по крайней мере я себе такую задачу поставил.
Апну, а то потеряем такую хорошую тему. Как дела с постройкой сушки?
Пока что то кризис захватил, кое что правда делал, на фото видно на стене висят - rcopen.com/forum/f14/topic414408
Пока только надеюсь что все же продолжу.
Алексей, Вы работаете в интересном направлении, удачи Вам, поддерживайте темы.
… сложил все в кучу и ужаснулся от веса. Забросил на дальную полку и взялся за н аборное крыло, по интересной технологии (не новой конечно)…
поподробней, пожалуйста😒
поподробней,
Здесь я пока делать не стал, а вот в следующей модели скорее всего сделаю, лучше один раз увидеть.
Практически по такой же технологии и мы с ребятами строили кордовые модели копий.
только немного задействовали ЧПУшки. из этого получился не плохой результат. К следующим соревнованиям и радио построим. (искренне надеюсь)
[IMG][/IMG]

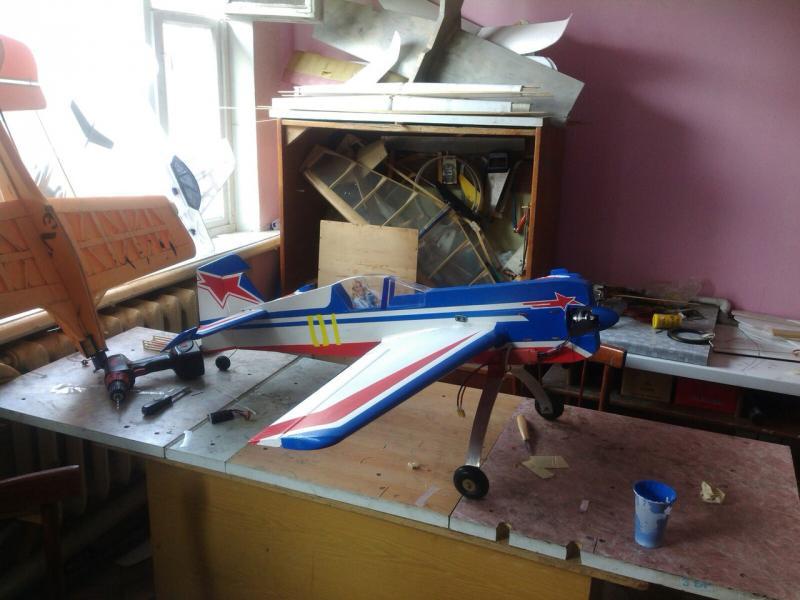

резали, клеили, размечали, думали…
[IMG][/IMG]
[IMG][/IMG]

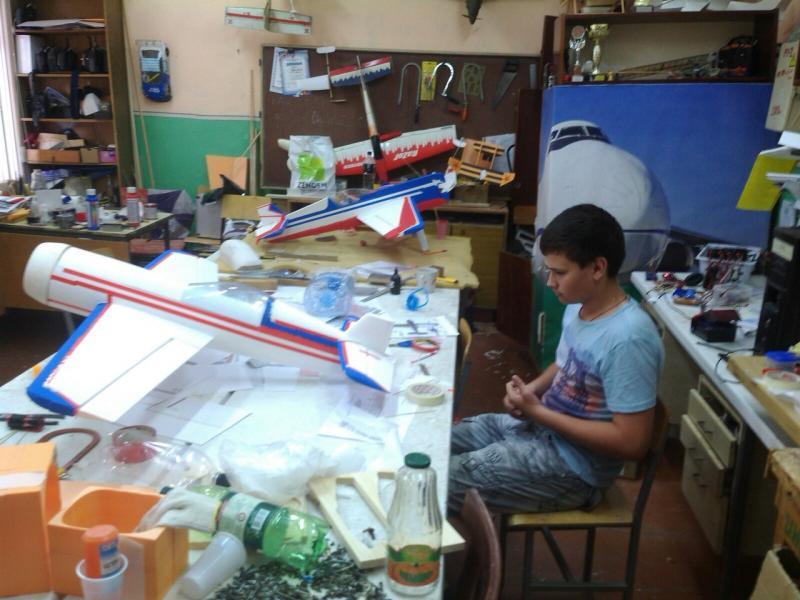

отделывали, красили…
[IMG][/IMG]
[IMG][/IMG]
[IMG][/IMG]
опять думали
[IMG][/IMG]
бессонные ночи, и мы готовы к соревнованиям!!!
[IMG][/IMG]
перед стендом Таганрогские моделисты!!!
[IMG][/IMG]
[IMG][/IMG]
ну и конечно самое приятное)))
Ну и конечно ради чего ехать на соревнования)))
На первой странице этой темы, я делал эту СУшку размахом 900мм. Если именно по этой же технологии, то могу дать размеры болванки, на которой делал.
Алексей, если это ещё в силе, напиши пожалуйста размеры болванки. Вообще я увлекаюсь вертолётами, а с недавнего времени стал баловаться слойками,очень нравится, сделал уже 5 самиков. Очень понравилась твоя технология, хочется попробовать повторить. Жаль что нету таких чертежей(шаблонов) как для слоек, очень здорово помогают начинающим.
если это ещё в силе
Как бы в силе, только размеры и модели пока другие и тема с СУ-29 подзависла, хотя в мечтах есть сделать модельку размахом 2метра.
Старые болванки где то пылятся, даже незнаю. Но делал их просто, вырезал из фанеры вид сверху клеил на нее пеноплекс и струной вырезал по двум шаблонам. Первый шаблон это просто первое сечение фюза, половина круга (то есть полдиаметра фюза), а второй последнее сечение. Все конечно делается с учетом толщины применяемого материала. Поэтому нижняя часть формуется полностью на болванке, а верхняя на ней же из двух частей. На фотках должно быть понятно.
На фотках должно быть понятно.
Это понятно, ещё такой вопрос, верх с низом склеиваются просто встык и всё?
только размеры и модели пока другие
Если не секрет что строишь? С удовольствием бы почитал.
просто встык и всё?
Склеивал и просто встык и наклеивал полоску подложки. делая как бы замок. И встык держится нормально.
Если не секрет что строишь?
Не секрет недавно строил Пчелку, закончилась трагично, здесь все есть rcopen.com/forum/f81/topic429120
после этого вот это
www.youtube.com/watch?v=pHQuZJ_KmG8
, скоро тема будет по нему.
Так же были Ишачок и Як-12, все двухметровые. Сейчас обумываю Як-52 правда начало подзадерживается по “техническим” причинам.
И вот заложил постройку фюзеляжа, на болванке погрел феном подложку для придания формы и жесткости.
Делаю фюзеляж из двойной подложки, промазал клеем и на болванку.
Алексей, подложку склеивал и формировал сразу две, или по одной формировал, а потом склеивал? И ещё, крыло вклеивается просто в фюзеляж, без усилителей? (или как это правильно называется).
Формовал не по одной, а сразу две. Как бы немного каждой придал форму, но грубо, потом промазал клеем и вместе на болванку. Потом уже грел феном. Дал схватится клею и все половинка готовая. Крыло вклеивается просто так без “усилителей”. Вырезаю в фюзеляже по профилю крыла и вклеиваю.
Понятно, спасибо, если будут вопросы придётся тебя ещё помучить.
скоро тема будет по нему
Тема уже есть? С удовольствием бы почитал и посмотрел(надеюсь фото будут).Здорово строишь модели, эх научиться бы так же(бум стараться).
Тема уже есть?
Нет пока. Кое-чего надо дождаться. В теме фотки конечно будут.
если будут вопросы придётся тебя ещё помучить.
Всегда пожалуйста, для этого как бы и создаю темы, что бы поделиться.
Алексей привет. Сушку 1200мм ты делал из двойной подложки, а Як-3 и пчёлку из одинарной, хотя размах у них 2м. Как думаешь, если Сушку 1200 сделать из одинарной подложки с усилением фюзеляжа, как на Сушке 900мм, нормально будет или фюзеляж слабый получится?
нормально будет или фюзеляж слабый получится?
Однозначно сказать несмогу, вопервых сушка делалась для пилотажа, а те полукопии для простого полета.
Во вторых сушка из двойной 3мм подложки+скотч, а те полукопии из 5мм и покраска. Но в 2х метровых есть внутри усиления, либо карбон, либо рыбаловная леска-плетенка. Но я думаю что попробовать стоит сделать из одинарной, по крайней мере для себя поймешь что да как. После того как мне понравились большие легкие модельки, в планах в этой ветке есть желание сделать 2-2,5 метра Су-29, и весом 1,5 кг и около того. Но желания не всегда совпадают… Так что попробуй, немного усиления без фанатизма, если будет легкая модель ничего и не сломается. При размахе 1200 мне бы захотелось сделать не более 500 грамм полетного веса.
сушка из двойной 3мм подложки
Я думал из двойной 5мм, про это и говорил, а оказывается из 3мм, так что из одинарной 5мм должно быть нормально.
Сделал болванку, матрицу, пытаюсь сделать фюзеляж, получается какая то ерунда. На твои посмотришь, как игрушки в заводском исполнении. Напиши пожалуйста по подробней этот процесс.
Напиши пожалуйста по подробней этот процесс.
Из одинарной 5мм просто так вряд ли получится, для этого другой способ формовки нужен. В случае с Су-29 1200 мм так получается если две вместе по 3мм склеиваются + прогревание феном по наруже этот верхний слой как бы удлиняется, поэтому форма и остается. На болванку нужно “пялить” когда еще клей не просох и сразу феном прогревать. А с 5мм можно попробовать если внутри сечения добавить тогда будет форму держать, но еще раз повторюсь, болванки это для двух 3мм подложек.
