Проблема с BEV 1.3G 800mW
Сегодня перепаял на другой кварц, ничего не изменилось! Все равно есть горизонтальные шумы в виде слабых черточек, самое плохое, что при удалении большом где раньше был чистый сигнал ,сейчас может быть срыв синхры, в общем качество линка не стабильное!
Мб ВЧ-транзюк сдох? Или питание на него “не правильное”? Или, банально, не пропай?
Я столкнулся с таким косяком на приемнике на 5.8.
ну а в передатчике тоже такое ? я просто не силен в терминологии что такое мб! Передатчик как бы работает, но с ним что то стало не то, возможно он стал даже гнать гармоники, но утверждать не буду! А какое питание правильное?

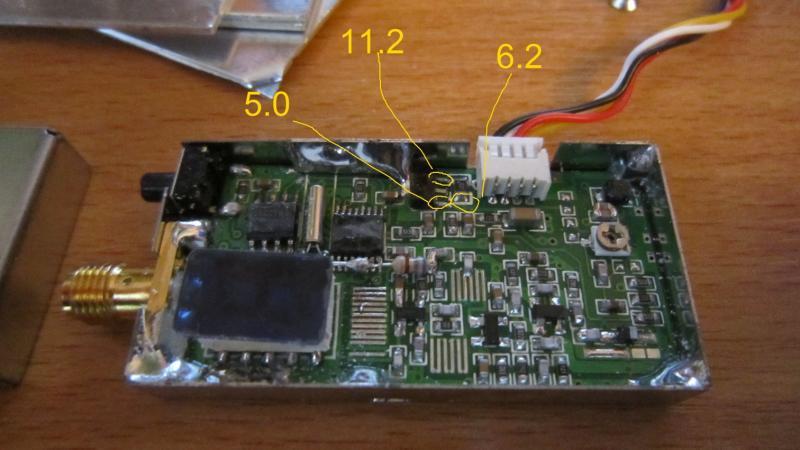

Здравствуйте! Внезапно перестал работать передатчик 900Мгц 800Вт. Не горит индикатор каналов, видео нет, но греется при подаче питания. Напряжения померил - так же как на фотке у INVISIBLE315. Когда мерил случайно коротнул среднюю ногу преобразователя (которая между 11.2 и 5.0) с ногой где 5.0 - индикатор загорелся, но больше замыкать не стал, побоялся испортить окончательно! Что посоветуте?
Товарищи, возник ещё один вопрос. При выпаивании платы была повреждена деталь, подобная отмеченной на фотке. Она стояла в разрыве дорожки, ведущей к центральному выводу антенны. Подскажите, пожалуйста, что это и примерные параметры её?
Передатчик 900Mhz (фото не его).
Подскажите, пожалуйста, что это и примерные параметры её?
Конденсатор, если уверен в антенне, на то что нет кз между жилой и землей, ставь перемычку, на глаз разница не видна, а по параметрам десятки пикофарад
от 5 но не более 100, если верить подобным схемам построения выхода
По виду керамический конденсатор, типоразмер 0805 или 0603. фото не очень! номинал трудно сказать, на них не пишут. либо замерять на исправном модуле, либо искать схему.
Мне не нравиться клубок припоя, с права от него. На таких частотах такая не аккуратная пайка не допустима!
Не вдаваясь в номиналы подходящий конденсатор можно выдрать из антенной цепи дохлого мобильника
Сегодня новый сюрпризик, при удалении около 1км началось резко срывать синхру, даже при развороте и приближении качество картинки было никакое, еле вернул носитель! При посадке было замечено что цифры на дисплее передатчика показывали вместо выбранного мной канал 6, вроде первый канал! пощелкав заметил что часть символов не показывает, но самое главное выбрав мой 6канал все картинка возле меня очень плохая, явно уплыла частота! Кварц стоит новый! Че за яйца? напомню глюк сопровождается частичной не работой цифрового дисплея каналов!
напомню глюк сопровождается частичной не работой цифрового дисплея каналов!
Возможно, где-то “стандартный” непропай. Сейчас холодно на улице, а дома тепло. Вы выносите из дома модель - она остывает…терморасширения/сжатия всякие там. Ну, и китаец, видать, сэкономил на припое, образовалась трещинка передатчик нагревается… и пошло поехало. Возможно, непропай/плохой контакт на контроллере, отвечающий за каналы. Т.к. индикатор у вас начинает глючить вместе с каналами.
Я сталкивался уже с аналогичной проблемой с приемником на 5.8ГГц. Тоже, занес в тепло, включил, а картинки, почти, нету. Очень похоже было, что частота уплыла. Прогрели/пропаяли переключатели каналов и все заработало!
С берцовским передатчиком - тоже было дело. Но, там сам показометр каналов глючить стал, а каналы работают исправно (тьфу три раза!).
а как узнать про показометр, как определить, тогда видимо попробую еще прогреть с другой стороны, прогрел только с лицевой!
а как узнать про показометр, как определить, тогда видимо попробую еще прогреть с другой стороны, прогрел только с лицевой!
Возможно на передатчике контакты от переключателя каналов коротят на верхнюю крышку, откройте и посмотрите внимательно нижние контакты переключателя припаяны к плате а вот верхние могут коротить на крышку, лечится это куском изоленты наклеенной прямо на переключатель и его контакты или с тыльной стороны крышки над переключателем.
Намучался я с этим ржаво-кривопаянным комплектом от берца. Сегодня он у меня ушел в корзину…Думаю что брать…?
Намучался я с этим ржаво-кривопаянным комплектом от берца. Сегодня он у меня ушел в корзину…Думаю что брать…?
Конкретно приемник - бери Лавмэйт 😃
Конкретно приемник - бери Лавмэйт 😃
у америкосов по доставке дороже чуток и дольше идет…а в тайвена доставка и время побыстрее
Гм…я от туда заказывал… дошло быстренько 😃
Спасибо товарищи за ссылки.
Ещё одна проблема с 800мВ передатчиком - симптомы следующие - “плавает” видеосигнал, паразитное возбуждение на “белом” (чёрные снежинки на белом фоне), уменьшился ток потребления до 150 мА. По каналам переключается нормально - т.е. синтезатор работает, питающие все в норме. После упорного копания выяснил причину - сгорел транзистор с маркировкой WMM 04 , расположенный прямо под семисегментным индикатором. После курения даташитов решил заменить на ALs от старого доброго С35 Сименса (прям как в ЛамВейте 😃 ) - вуаля, заработало всё отлично, изображение и ток вернулись в свои пределы, прогнал полчаса - полёт нормальный ) У сгоревшего транзистора пробит переход коллектор - эмиттер, поэтому он сигнал частично пропускал, так что частично ))) передатчик работал. О причинах не скажу, хотя по опыту ЛавМейта такое случалось при бросках питающего напряжения.
Ещё одна проблема с 800мВ передатчиком - симптомы следующие - “плавает” видеосигнал, паразитное возбуждение на “белом” (чёрные снежинки на белом фоне), уменьшился ток потребления до 150 мА. По каналам переключается нормально - т.е. синтезатор работает, питающие все в норме.
Опа! Мб и у меня аналогичная проблема? Изображение стало чуть-чуть темнее. И, если раньше с таким-то и таким-то уровнем белого и черного в ОСД все было шикарно, то сейчас, при направлении камеры на белое небо, вся цифирь покрывается черными точечками 😦 И еще появляется наводка на звук (как буд-то дальность падает или уровень черного сильно большой) Пришлось выкрутить уровни почти в ноль. Читабельность упала 😦
Аппетит еще не проверял (проверю), но лампочко-тестер падение излучения не показал.
Фигня такая появилась после первого штопора.
Андрей, а эту детальку, “если чё” в магазинах, аля “промэлектроника” можно будет купить? Или, лучше отдать сотовикам, чтоб вылечили?
Опа! Мб и у меня аналогичная проблема?
Может и она… Легко проверить - обычным тестером прозвонить этот транзистор " по диагоналям" - должна звонится только одна “диагональ” (цоколёвка у него такая 😃 ) - а если звонятся обе - то значит оно.
Насчёт магазина - ХЗ, надо перечитать ветку про ЛавМейты, народ там вроде нашёл и оригинальные данные по ALs, и аналоги, так что можно будет и найти, но стоит ли искать? 😃 ИМХО за пиво перепаяют везде, если ткнуть носом в нужные элементы…
Гм… Прозвонил. Звонится только ОДНА диагональ. По остальным, сопротивление около килоОма.
Там еще три аналогичных транзюка - все звенят одинаково.
Значит, не оно… По-ходу, все же, камера того… 😦
Значит, не оно…
Ну одной версией меньше )
Цитата Сообщение от crand Посмотреть сообщение настоящий момент видеопередатчик почему-то излучает на 1 канале - 0,98G (но картинка четкая), хотя должен работать только с 4-го. Сигнал очень слабый, в соседней комнате теряется. Цифра на индикаторе переключается, но реально частота остается там-же. Знакомо до боли Тёзка, рядом с микрухой синтезатора есть один, единственный на весь передатчик, кварц - ИМХО 6мГц. Поменяйте - и всё вернётся на круги своя… Я нашёл такой же кварц то ли в старой флешке, то ли ещё где, уже не помню
Такая же проблема. А чтобы кварц выпаять - надо отпаивать плату от задней стенки? Боюсь перегреть… И вообще непонятно - если кварц сдох, то ОНО вообще работать не будет, а тут чётко 980 мГц…
У меня был кварц сгоревший. Только, кажется, на 12 мГц. Такой-же (маленького размера) не нашел. Выпаивается сверху, без разборки. Поставил “лодочку” (тип корпуса в просторечьи). Пришлось немного прорезать крышку рядом с индикатором. Все работает (тьфу 3 раза).
