Беспроводная передача видео в full HD
При полосе видеопередатчика 8 МГц.
И что тогда он видит на своем телеке при эксперименте?
Изображение с меньшим числом ТВЛ по горизонтали.
Изображение с меньшим числом ТВЛ по горизонтали.
Я не член ЕР, так что подтасовывать результаты и не думал 😃 Я на видео каналы щёлкал чтоб хоть как-то было видно что сигнал реально с приёмников идёт. Так же там на первом видео есть кусочек где телик показывает инфу о текущем разрешении, так вот телик пишет что 1080i отображает. Визуально картинка вполне соответствует той что вижу когда напрямую компонентный выход проводами подключаю к компонентному входу телика, так что субъективно всё норм.
UPD> А, нет, пардон, когда телик писал инфу о разрешении в ролик не попало, но я такое видел своими глазами. Не в менюшке плеера с найтрокой видеовыхода, а именно менюшка телика с инфой о текущем разрешении.
Я ещё железо не поотключал, так что если подскажете как проверить/доказать что разрешение верное - пишите, опробую.
Вот, свежий ролик снял где меняю разрешение.
Для меня было бы достаточным увидеть разницу в картинке с передачей этого сигнала по обычному каналу AV и по копонентному. Даже если линий будет меньше чем HD но больше чем PAL - уже хорошо.
Для меня было бы достаточным увидеть разницу в картинке с передачей этого сигнала по обычному каналу AV и по копонентному. Даже если линий будет меньше чем HD но больше чем PAL - уже хорошо.
Когда проверял обычный AV - субьективно, поразмазаннее было. Это сравнивать надо одновременно на двух теликах, чтоб прям рядом стояли, но у меня только один есть 😦 Но “звенящей” картинки тут конечно не получится, это не hdmi, аналоговый сигнал всё ж.
UPD> Кстати, заодно можно звук гнать. Передатчики вроде только моно передают, так что можно стерео получить 😃
Это сравнивать надо одновременно на двух теликах, чтоб прям рядом стояли
можно миру (картинку) транслировать тогда количество линий можно посчитать.
так вот телик пишет что 1080i отображает
Телек может что угодно писАть, вы зря стараетесь демонстрируя что выдаёт видик и принимает телек, ибо мы вам и так верим, другой вопрос что реальное разрешение (т.е. чёткость, не путать с кол-вом пикселей) измеряют в ТВЛ, и если в исходном сигнале 1920 пикселей по горизонтали и допустим 1500 ТВЛ, то далеко не факт что все 1500 ТВЛ передадутся по воздуху. Ну это по аналогии как дешевый китайский телефон с камерой 10 мегапикселей и фотик брендовый тоже 10 мегапикселей - разрешение файлов одинаковое, а фотки чётче.

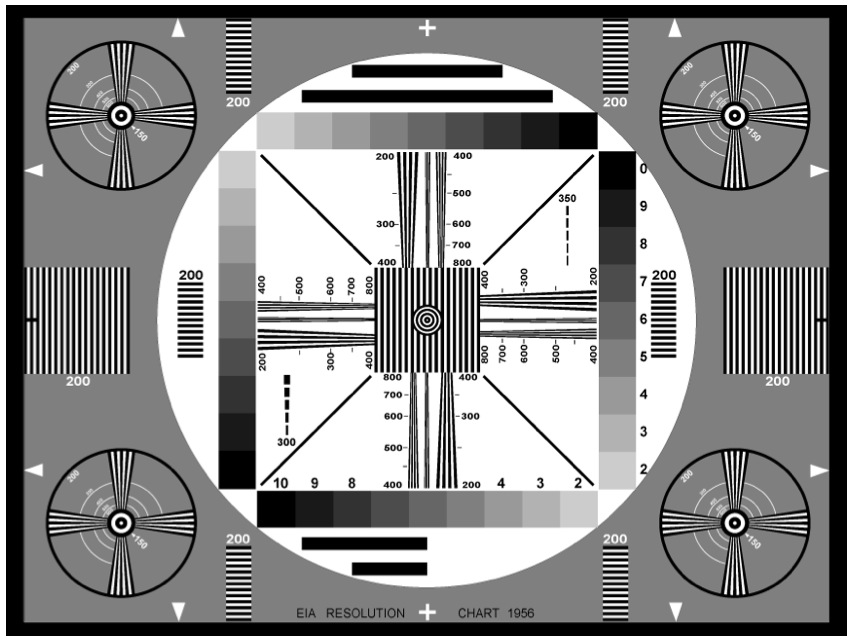

Кол-во ТВЛ определяют по специальной таблице типа этой
так вот телик пишет что 1080i отображает
Все правильно, он число строк посчитал.
как проверить/доказать что разрешение верное
Вывести что-то вроде настроечной таблицы и сравнить разрешение по горизонтали через видеопередатчики и по проводам.
Готовой картинки сходу не нашлось, что-нибудь вроде этого :
Телек может что угодно писАть, вы зря стараетесь демонстрируя что выдаёт видик и принимает телек, ибо мы вам и так верим, другой вопрос что реальное разрешение (т.е. чёткость, не путать с кол-вом пикселей) измеряют в ТВЛ, и если в исходном сигнале 1920 пикселей по горизонтали и допустим 1500 ТВЛ, то далеко не факт что все 1500 ТВЛ передадутся по воздуху. Ну это по аналогии как дешевый китайский телефон с камерой 10 мегапикселей и фотик брендовый тоже 10 мегапикселей - разрешение файлов одинаковое, а фотки чётче.
Кол-во ТВЛ определяют по специальной таблице.
Ок, понял. Ну тогда я забиваю на это дело, далее уже кому надо пусть сами тестят 😃
Ух. Под некоторые задачи может и подойти, спасибо. Хотя ценник… А, не, тут задержка никак уж не 30-60мс, судя по видеоролику, так что под большинство задач не пойдёть. На 9-й минуте видно что задержка около секунды, если не больше.
Все правильно, он число строк посчитал. Вывести что-то вроде настроечной таблицы и сравнить разрешение по горизонтали через видеопередатчики и по проводам.
У меня с компонентным выходом только блюрей привод, так что не откуда эту картинку вывести. В блюрее разъём для сетки есть но по сети он играть не умеет, сетка только для обновления прошивки.
Это понятно.
А у Виртурилки чего именно не хватает для компонентного выхода, на разъем же он вроде выведен ?
А, не, тут задержка никак уж не 30-60мс, судя по видеоролику
ждем компактных устройств на последнем поколении чипов от амимон. Ждать думаю недолго 2-3 мес
А у Виртурилки чего именно не хватает для компонентного выхода, на разъем же он вроде выведен ?
Наш аппаратчик говорит что надо только одну микруху распаять (усилитель) и готово. На основную плату его не хотели ставить ибо он там нафиг не нужен, всё ж довольно узкое применение, а поверхность не резиновая.
ждем компактных устройств на последнем поколении чипов от амимон. Ждать думаю недолго 2-3 мес
Если тоже на базе вифи - те же яйца будут. Читайте ветку сначала, для здешних целей нужно что-то одностороннее с передачей без установления соединения. Специализированные OFDM передатчики тут обсуждались, они должны все проблемы решить, тож щас эту тему копаем.
держите миру А3
docs.google.com/file/d/…/edit?usp=sharing
Раз пошли решения кавалерийским наскоком : вот на этом WHDI передатчике четко видны разъемы для нормальных антенн. Причем два, при наличи в в чипе 4-х 5 ГГц передатчиков и одного 5 ГГц приемника. Взять да попробовать. Цена вопроса - 4000 р, не пойдет в самолет - пригодится в хозяйстве.
Читайте ветку сначала
whdi как раз и есть решение без тормозов
вот на этом WHDI передатчике
у меня такой есть. это 1 поколение амимона. метров на 30 без антенн. думаю с антенной до 100 будет в прямой.
whdi как раз и есть решение без тормозов
у меня такой есть. это 1 поколение амимона. метров на 30 без антенн. думаю с антенной до 100 будет в прямой.
А, ну если это не через вифи то согласен. Остаётся вопрос дальности. Мне ещё свой колхоз с тремя передатчиками на дальность проверить надо, кстати. Мож окажется что совсем недалеко бьёт.
пардон 2 поколение. но вышло 3-е пока чипы. модули в разработке. дальность прилично выросла
Сергей, если у вас “стенд” ещё не разобран - не могли бы канал яркости через любой OSD завести?
Сергей, если у вас “стенд” ещё не разобран - не могли бы канал яркости через любой OSD завести?
А у меня нету OSD 😃 У меня телеметрия по отдельному каналу идёт, не поверх видео.
Жаль…
Ну а USB порт то есть на плеере? Тогда статичную картину с мирой можно было бы вывести…
