Модель Hobbyking Bixler из EPO 1400мм
Я запутался
мне представляется, что земля она на то и земля, чтобы их все которые есть все вместе соединить 😃
На камере -, +, VOUT.
Минус - это земля?
по поводу вклада в глобальное потепление
тут не столько за экологию обидно, сколько за бесцельно потраченое электричество, которое имеет вес.
сами посчитайте количество элементов и доступность шим регулятора и его цену
я ж говорю - вариант - разломать готовую зарядку для мобильника автомобильную 😃
линейные кренки шумят значительно меньше импульсных преобразователей
ну да, я об этом как раз и предупреждал. что это минус. а в плюсе вес и экономичность.
На камере -, +, VOUT.
Минус - это земля?
да
по поводу вклада в глобальное потепление ваша правда
все земли нужно соединить вместе, те две земли на ОСД землю приемника, землю видеопередатчка, землю видеокамеры. если 5вольт соберётесь брать не с приемника а с отдельного регулятора то берем 5ть вольт и землю с регулдятора отдельного.
А если с приемника пять вольт буду брать?
Я запутался…

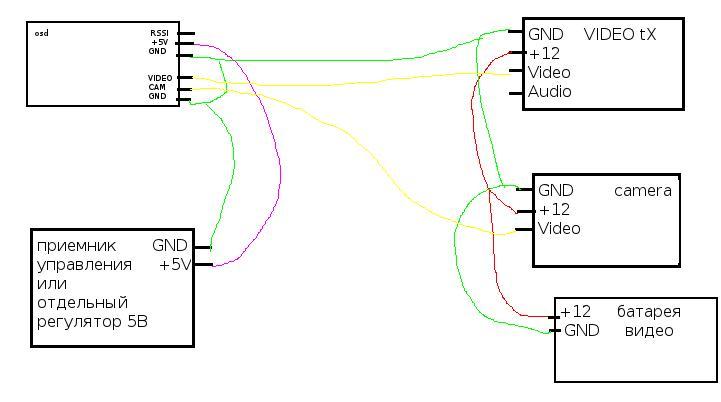

вот для совсем запутавшихся в пайнте нарисовал, что непонятно спрашивайте корректируя картинку буду объяснять
с камеры видеосигнал на CAM осдешника
C камеры - это VOUT маркировано?
А если с приемника пять вольт буду брать?
Тут есть 2 момента. Во 1х 5 вольт на приемнике появляется из регулятора, который их делает чтобы питать приемник и сервы. Этим будет дополнительно нагружен бек в регуляторе. Будет не приятно, если сервам и приемнику не хватит. Во 2х это не соответствует концепции отдельной батареи для FPV
вот для совсем запутавшихся в пайнте нарисовал, что непонятно спрашивайте корректируя картинку буду объяснять
Спасибо, у меня на камере vout, - , +.
судя по фоткам которые я видел маркировка дат GND CAM VIDEO попорядку с низу от земли, если хотите чтобы я вас понимал фото+подрисованно про что спрашиваете прикладывайте, VOUT скорее всего выход на видеопередатчки или про куакой и где VOUT вы говорите
Спасибо, у меня на камере vout, - , +.
по тому на картинке я подписал каждый провод ))) распиновку камеры и ведеопередатчика у вас я не знаю, а вот распиновка тини скорее всего я правильно по инструкции\фоткам оттудаже понял
судя по фоткам которые я видел маркировка дат GND CAM VIDEO попорядку с низу от земли, если хотите чтобы я вас понимал фото+подрисованно про что спрашиваете прикладывайте, VOUT скорее всего выход на видеопередатчки или про куакой и где VOUT вы говорите
i026.radikal.ru/1206/4f/cfe75004f18c.jpg
по тому на картинке я подписал каждый провод ))) распиновку камеры и ведеопередатчика у вас я не знаю, а вот распиновка тини скорее всего я правильно по инструкции\фоткам оттудаже понял
ПЛЮС, МИНУС, VOUT у меня на плате с камерой, фото камеры i026.radikal.ru/1206/4f/cfe75004f18c.jpg
вот для совсем запутавшихся в пайнте нарисовал
видать, не судьба мне с ОСД полетать 😃 Блин, сделали бы Кетайцы готовый комплект, т.е. FPV со встроенным ОСД, чтоб ничего не паять 😃 Если я по этой схеме все это соединю - у меня вес Бикса грамм на 200 увеличится 😃
Антон, у вас приемник управления - это вы имеете в видуприемник от радиопульта, с тремя штырями?
видать, не судьба мне с ОСД полетать Блин, сделали бы Кетайцы готовый комплект, т.е. FPV со встроенным ОСД, чтоб ничего не паять Если я по этой схеме все это соединю - у меня вес Бикса грамм на 200 увеличится
Леха хватит жаловаться на жизнь 😃 Я давно тебе уже помощь предлагал.
Да и я в следующие выходные может буду в Щелково, привезешь и я все тебе соберу 😃
видать, не судьба мне с ОСД полетать Блин, сделали бы Кетайцы готовый комплект, т.е. FPV со встроенным ОСД, чтоб ничего не паять Если я по этой схеме все это соединю - у меня вес Бикса грамм на 200 увеличится
да не правда))) на 200 грам это вес дополнительного акума для видео причем нихилой мощьнсти))) делайте проводку проводами от серв и будет вам масимум +10 грам ко всей отальной кухне
Антон, у вас приемник управления - это приемник от радиопульта, rssi не трогать, правильно?
да это приемник пульта управления куда сервы вы подключили, на черном\темнокоричневой проводе земля, на среднем(красненький) +5 волт, с другой стороны от земли сигнальный, его подключать к RSSI не стоит)))) если на приемнике нету отдельного вывода для RSSI то на RSSI забить и не подключать никуда
цвета это чтобы сориентироваться от разъема серв)))) на самом приемнике разумеется просто железячки торчат)))
меня вес Бикса грамм на 200 увеличится
😃)) так зачем же столько припоя то лить.
Я вот паять умею а с механикой не дружу. Сделал для штатного мотора крестовину которую к мотораме крепить. Так вот из 5 дырок (4 под винты в мотор и 5 центральная под ось) там где надо оказалось только 2! Как так ?! Все ведь тщательно померял, разметил… Я ж не жалуюсь - ну буду переделывать.
там где надо оказалось только 2! Как так ?! Все ведь тщательно померял, разметил… Я ж не жалуюсь - ну буду переделывать.
а какже правило семь раз отмерь один отреж)))) + ещё от качества инструмента(сверел) зависит, тупые сверла замечательно всторонку от 7мь раз измеренного уползают
rcopen.com/files/4fdf09da9970730077d0fe4f’
На картинке, не ясно в районе камеры=).
i026.radikal.ru/1206/4f/cfe75004f18c.jpg
ПЛЮС, МИНУС, VOUT если смотреть вверх ногами. Какой из них видео, а какой плюс 12?
GND на картинке это минус на камере
+12 на картинке это плюс на камере
VIDEO на картинке это VOUT на камере
От видео TX провода идут в таком порядке - черный, белый, красный, желтый. У вас на картинке +12 идет сразу после земли, значит он белый?
распайку разъема на вашем видеопередатчике я не знаю, потому одсказывать не буду пока не дадите ссылку на видеопередатчик, ато устроите переполюсовку а я винговат буду)))
скорее всего черный земля, красный +12 а желтый и белый это звук и видео)))) но читать инструкцию к видеопередатчику
