FPV радиоуправляемый планер Volantex 759-3 Phoenix 2400 KIT
Ну я же не говорил, что будет как-то существенно влиять, просто высказал своё мнение. И даже не стал упоминать про упругую деформацию резиновых трубочек под напором воздуха 😃
Добрый день, друзья!

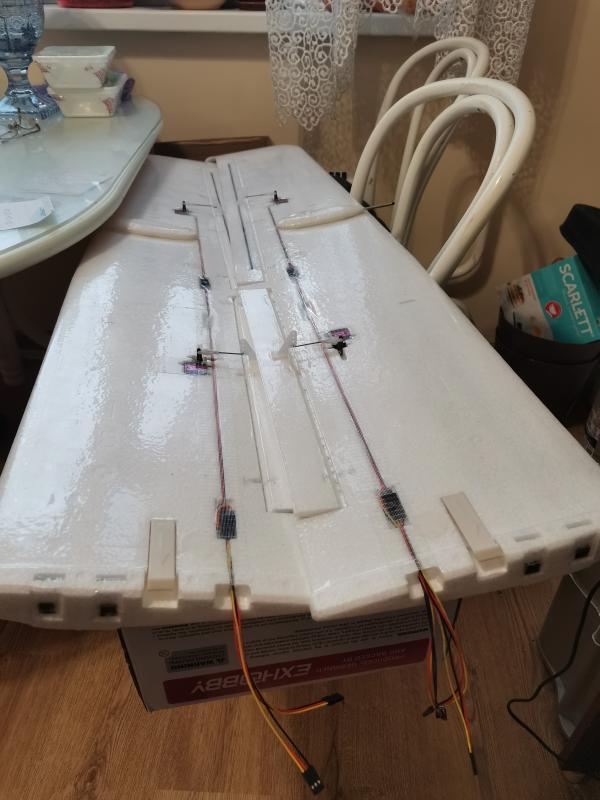

Сегодня с утра возился с крыльями. Но наконец-то я их доделал:
Каналы под кабели углублять не пришлось. Машинки посадил на клей для потолочки. Шлейф от ПВД пришлось резать. Если кто тоже будет повторять подобное, то сразу хочу напомнить, что провода надо резать ступенькой, чтобы соединения не давали суммарную толщину и распределились равномерно по длине. Скрутки пропаял и герметизировал термоусадкой. Если кому интересны фото подробнее, то завтра, ибо уже всё убрал. Сервы и каналы заклеил сверху армированным скотчем.
Столько было разговоров о установки сервомашинок с возможностью легкого демонтажа, а посадил на клей для потолочки. ХА-ХА.
Столько было разговоров
Человек слушает только себя. Учится на своих ошибках. Ведь это так интересно!
Какой смысл указывать на ошибки? Вон Нотан попробовал сказать про скотч, так его тапками закидали. А ведь Борис прав!
Дело в том, что я намазал клей так, что в случае чего, его легко можно будет срезать вдоль стенки сервы. Покупать герметик я посчитал нецелесообразным. И клей я выбрал на основе размышлений над вашими ответами. Предлагаю тем, кто шибко умный, сидеть в разделе для специалистов, и не совать свои ехидные замечания в данную тему. Также предлагаю тем, кого также раздражают такие умники, закидывать из помидорами.
закидывать из помидорами
Витамины они полезны иногда 😉
То же вклеивал сервы в ЕРР Титаном(пробовали с товарищем варианты) только сначала обернули бумажным скотчем.Ну а оптимально для нашего “вкуса” на PUR501 и то же машинки в скотч.
С сервами замороки были такие. Первый WDS, пластиковый фюз, толкающий винт, заморковишь слегка, площадка крепления серв 9 гр уезжает, тяги вышибают третью шестерёнку.
У Мини-Лидера 9 гр РВ полыхнула при махании рулями перед вылетом.
У немецкого Солиуса накрылась шестерёнка сервы 17 гр вообще на столе перед первым вылетом…
С 11 и самиков было много и полётов, особенно в первые годы очень.

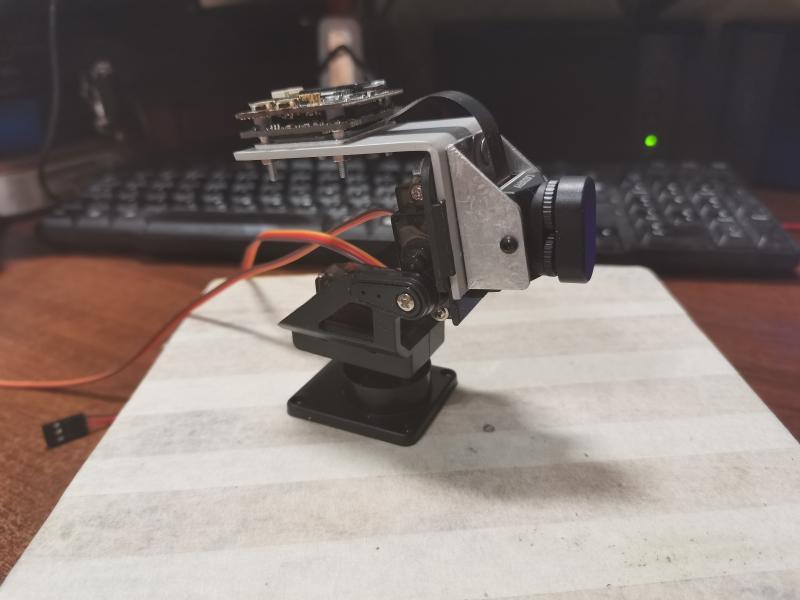

Пока с камерой вот что получается. Осталось придумать, как прикрепить саму плату к платформе. Пока что на ум приходит алюминиевая пластина на прозрачном скотче с вставленными с обратной стороны винтиками М2 18мм. Возможно, кронштейн для камеры сделаю покороче, надо только т-образный профиль купить или найти…
В таком варианте радиатор платы будет хорошо обдуваться…
Думаю, что в настройках надо будет дать ограничение по углу, чтобы камера вниз не упиралась…
Добрый вечер, друзья!

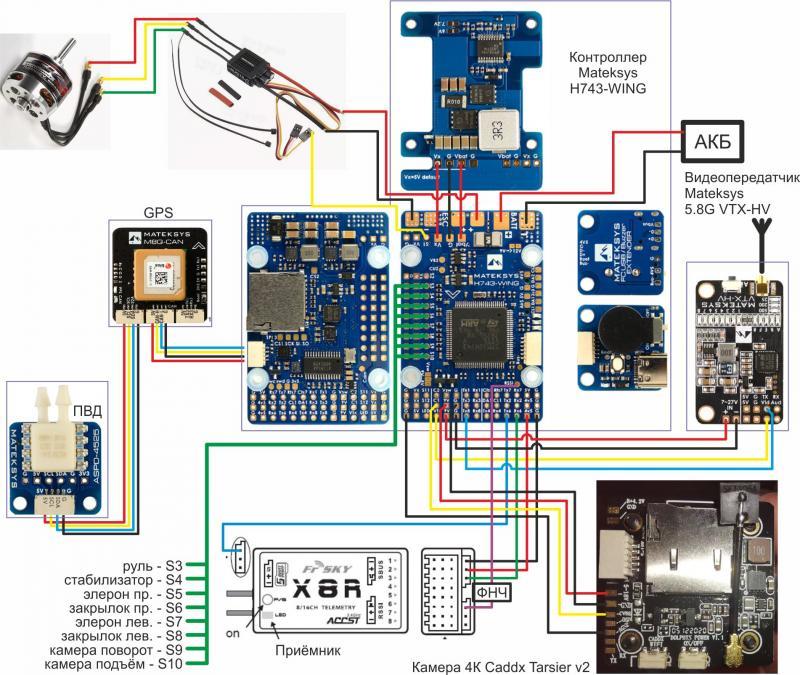

Сегодня пол дня разбирался со схемой подключения аппаратуры. Пока что получилось накидать вот что:
Конечно же хотелось бы услышать ваше мнение.
Из текущих вопросов остались:
- Стоит ли припаивать usb порт в видеопередатчике для возможности обновления его прошивки;
- Как использовать аудиовход в видеопередатчике. Откуда взять на него сигнал;
- Можно ли соединения сделать разборными, и если можно, то какие;
- Насколько сильно надо разносить элементы, чтобы они не влияли друг на друга;
- Для чего нужны контакты ТХ, RX и MENU в камере;
- Как я понял, сигнал RSSI с приёмника идёт ШИМ, а вход RSSI ПК - аналоговый. Надо ли заморачиваться с НЧ фильтром, или можно этот сигнал обрабатывать через свободный ТХ вход;
- На всякий случай купил на алике пару низкочастотных помехоподавляющих фильтра. Насколько я понимаю, один надо поставить на цепь питания передатчика, второй - приёмника…
Это только что в голове крутится. Наверняка потом ещё всплывут новые вопросы…
- Как использовать аудиовход в видеопередатчике. Откуда взять на него сигнал;
С внешнего микрофона. Микрофон обязательно с АРУ.
- Можно ли соединения сделать разборными, и если можно, то какие;
Да хоть все. Главное чтобы разъемы надежные были.
- Как я понял, сигнал RSSI с приёмника идёт ШИМ, а вход RSSI ПК - аналоговый. Надо ли заморачиваться с НЧ фильтром, или можно этот сигнал обрабатывать через свободный ТХ вход;
Используйте RC фильтр.
Добрый вечер, друзья!

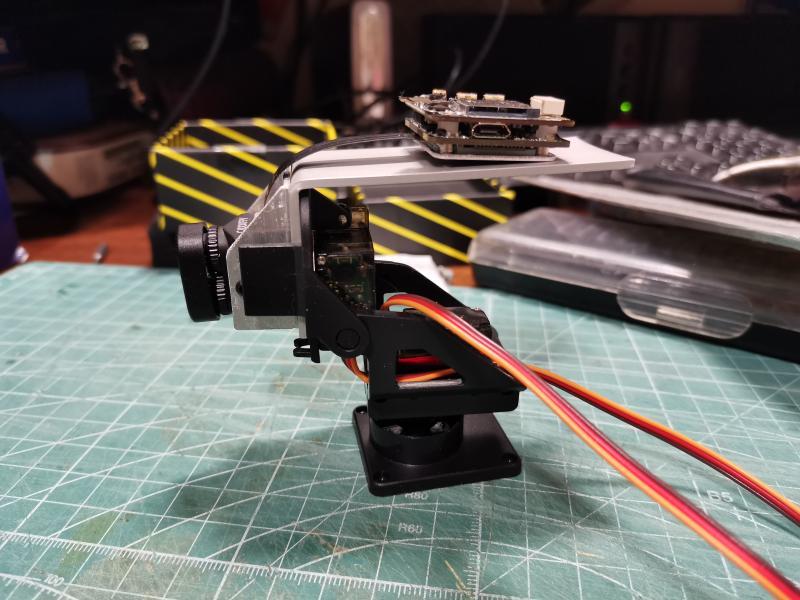

Сегодня опять занимался камерой. Решил переделать ту конструкцию. Пока приклеено на скотч - надо будет на днях сходить в магазин посмотреть мелкие винтики:
Теперь курсовая камера находится гораздо ближе к оси вращения, Алюминиевая пластина будет выполнять роль увеличенного радиатора, а плату рекордера я через термопасту прикручу к ней. таким образом я могу сделать более простую крышку для защиты модуля и оставить достаточную открытую металлическую поверхность для сброса излишнего тепла.
Вес всей конструкции выходит 78 грамм. Из них вес алюминиевого крепежа - 18 грамм. В принципе, его можно ещё уменьшить, отрезав сзади небольшую часть и сделав прорези и отверстия, но тут может появиться свист, поэтому я пока это делать не буду.
Вот тут всю эту конструкцию вырвет при первой посадке:
всю эту конструкцию вырвет
Что предлагаете?
Только менять эту копеечную поворотку на нормальную.
Или запастись большим количеством качалок и менять их при каждой посадке.
на нормальную
Ссылку пожалуйста…
Юзаю вот такую, не вырвет ничего пока нос в труху при посадке не разлетиться. И то не факт…
p.s. подшипник 12х6
Так она у вас двухкоординатная, как я понял… Это не то…
В любом случае, платформа уже есть. Как она будет себя вести увидим в процессе эксплуатации. Я думаю, что вряд ли стали продавать одноразовые устройства.
Теперь курсовая камера находится гораздо ближе…
она у вас двухкоординатная…
На то камера и “курсовая” -по курсу жёстко закреплена,стабилизирована только по крену и тангажу.С возможностью изменять угол к горизонту по тангажу.
На то камера и “курсовая”
Согласен. Как тогда мне мою называть?
Пан-тилт.
На сингиверс поглядите, может что есть понадежнее.
Я думаю, что вряд ли стали продавать одноразовые устройства.
Как раз в этом маркетинг и заключается. 😃
Да и я такой повороткой давным-давно пробовал пользоваться с вышеописанным результатом.
Добрый вечер, друзья!

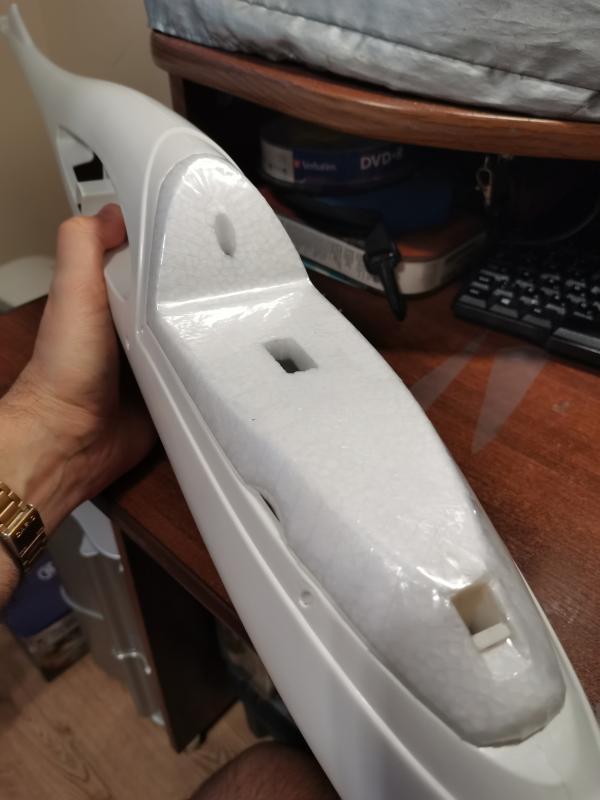

Сегодня ламинировал площадку для камеры:
Как видите, в площадке вырезано отверстие для установки сервы для поворота камеры, но такой платформы у меня нет и в продаже я ничего подобного не нашёл. Если потом что-нибудь найду, то можно будет установить…
И поработал над камерой:
Небольшой перекос верхней части платформы выровнял двумя шайбами, подложенными под верхнее крепление верхней сервы. Отверстия намечал сквозь приложенную плату зубочисткой, кончик которой макнул в обувной крем. Затем шилом наметил отверстия. Керном пользоваться не рекомендую в подобном случае, поскольку пока будете замахиваться молотком, то керн обязательно сдвинется, а для отверстия под винт М2 это будет критично…
Теперь вопросы:
- Для чего нужно круглое отверстие в задней части площадки? Мне кажется под антенну, но моя, судя по всему, не подойдёт.
- Также прошу ваших советов по размещению элементов системы управления. При этом прошу учесть, что на ПК, камере, передатчике и приёмнике есть кнопки и разьёмы, к которым, судя по всему, нужен лёгкий доступ.
с удовольствием слежу за темой возможно повторю со своим планером хорошо бы ссылки на все купленное
Вадим какая аппа у вас?
какая аппа
Перепрошитый Taranis X9D
ссылки на все купленное
Всё, кроме планера, с алиэкспресс. Всё можно найти по названиям. Да и планер там тоже можно купить…
Добрый вечер, друзья!

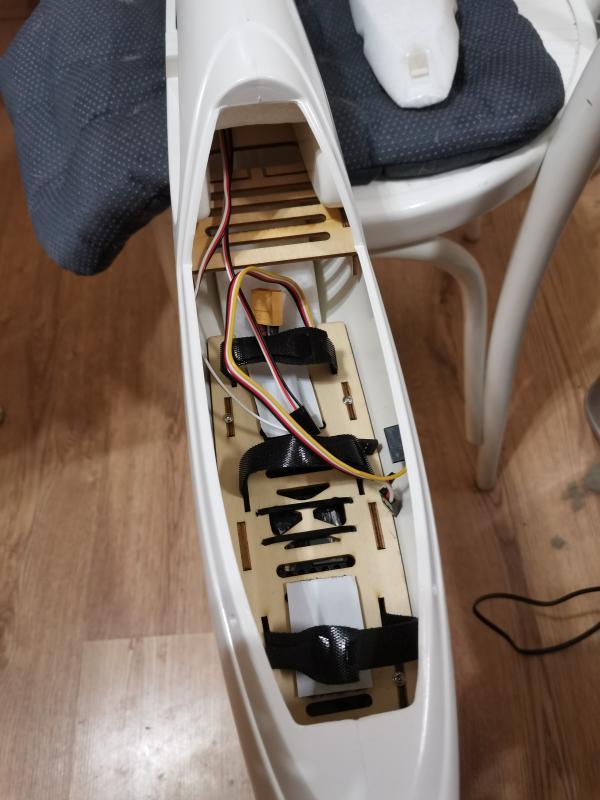

Сегодня продолжил собирать модель. Запрограммировал тормоз на регуляторе и установил его под площадкой для акб. Посадил на толстый двухсторонний скотч и притянул хомутами. Ну и припаял к нему контактную группу питания. При этом разьём для подключения питания надо было ставить так, чтобы можно было напрямую подключать акб, поскольку его прямое подключение необходимо для программирования регулятора:

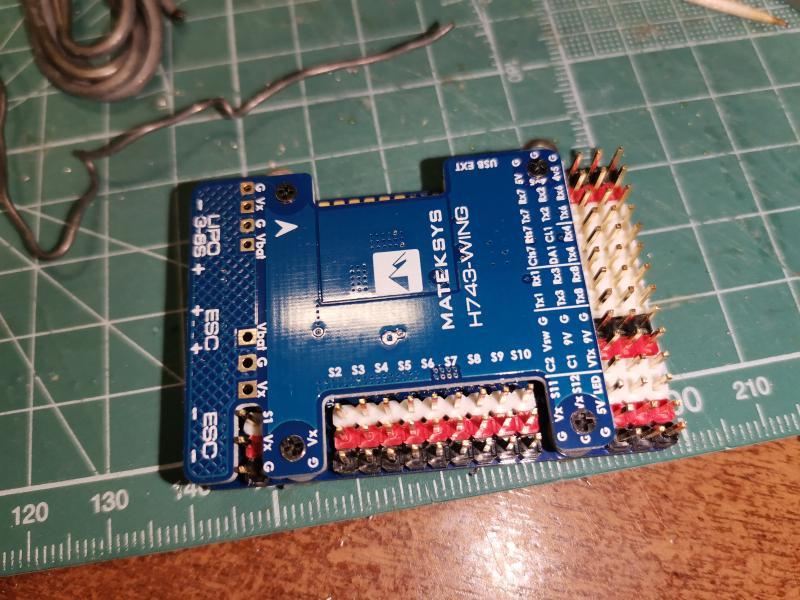

Также начал собирать проводку на пк:
С длиной проводов пока не определился, но думаю, что этого хватит. Заодно обнаружил, что не пропаял несколько штырьков, поскольку когда надевал разъёмы, то они съехали. Пришлось допаять. Также припаял силовые провода для питания регуля и провод под RSSI. Вчера купил необходимые радиодетали и завтра буду делать фильтр низкой частоты для преобразования сиграла RSSI от приёмника из PWM в аналоговый.
