Попробуйте увеличить максимально расходы газа в аппе, может MultiWii считает, что газ не в нижнем положении.
это врядли поможет, плата ведь армится

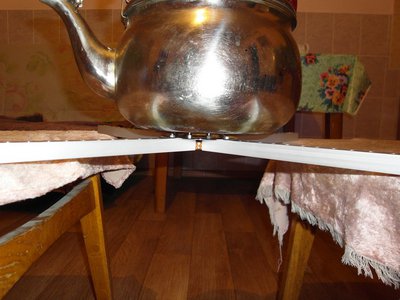

такое и я на своем проделывал, но это статическая нагрузка, а вот диск после просто жесткого призеления, немного динамики
это вторая редакция рамы, диски от первой к сожалению выбросил не отфоткав, на них места не было без деформации, о геометрии рамы я умолчу
Трубы 15*15*1мм 4шт длина 240мм
Тестолит толщиной 2мм
Диск от HDD толщина 1мм
Болты\гайки М3
Диск от HDD лучше сразу заменить на текстолит (первую раму так же делал), диски очень быстро меняют геометрию плоскости даже при не очень жестких посадках.
пригодится, только тема как-то притихла 😦
Товарищи, а верно ли я понял, что D12 можно использовать для питания? Если да, то сколько он выдает, 3 или 5 вольт?
сколько питания на плату приходит столько и отдаст 5в, а использовать можно любой разъем, середина плюс нижний минус
тем что наверное не везде он есть
10х10 профиль покупал в эпицентре, иногда бывает 15х15 плюс выбор люминевых трубок
в Донецке и Севастополе точно видел (в других просто не бывал), думаю и в Черкассах тоже должен быть
раскоментировать строчку #define RCAUXPIN12 и вставляем шнурок с приемника в D12
Правильнее будет - максимальная тяга должна (очень желательно) не менее чем в 2 раза превышать полетный вес. А ещё лучше в 3 раза.
так может уже пускай на холостом ходу взлетает?
Но и тогда нужно бдеть, отвернулся опрокинуть соточку, и раз лопастью в затылок - абыдно, маш-ли.
Ну, на первых порах небольшой травматизм возможен. Рекомендуют фильм “Сеньёр Робинзон” в качестве учебного пособия
Как начинающий коптеровод (летный стаж 15 минут на коптерах) задумался о коптере, который простой и надежный как автомат Калашников. Взвел,снял с предохранителя,стрЕльнул. А то тут настроить,тут подкрутить,там перепрошить,обновиться,перезаписать,отбалансировать,откалибровать…ёппрст…
Хочется снять как ружжо со стенки и полететь наслаждаясь Только Полетом. Интересно, есть такие? Ну или хотя бы будут???😃
ну тогда вам сюда bumerangov.net
очень надежная конструкция(сотня крашей без каких либо последствий для ЛА), GPS с функцией полета по точкам(пока только одна) и возврата домой
очень экономичен - берем в поле заряженный аккумулятор, а после полетушек он всеравно полностью заряжен (хватает примерно на пол года ежедневных полетов)
Делаем на нужном канале три микса, каждый из которых включается своим триггером (id0, id2 или id3). Первый микс будет иметь вес -100, второй ноль (или его вообще может не быть), а третий +100. Замедления и звуковую индикацию добавлять по вкусу 😃
спасибо
подскажите как настороить трехпозиционный переключатель на одном канале
id0 -100
id1 0
id2 100
Про это и спрашиваю - может кто использовал этот чудо-люминий, они всерьез говорят о том что он крепче любого китайского карбона.
от части они правы да прочнее но для других целей “позволяет произвести замену деформированных, сломанных или утерянных дуг” алюминиевые и карбоновые трубки прочные, но для коптеростроения пойдут только на шасси. Использутся в таких палатках saveimg.ru/show-image.php?id=1d9e889931545bf8df5e4… гибкие и пружинят 1.5 метра соединенных трубок можно в кольцо соеденить, после разборки палатки полностью не выпрямляются, по свойствам отлично пойдет на учебные шасси
образовалась проблема: коптер очень вяло летит назад - во всех направлениях достаточно резво и держит горизонт - а вот назад еле ползет с маленьким наклоном…
никаких настроек на этот счет не увидел:(
а как насчет развесовки? центр тяжести в перед не смещен?
проблему вылечил - дело было в переменной P;))
а что с ней было не так?
на симуляторном разъеме при подключении контактная группа размыкается как и должно быть, по внешнему питанию там только 2 провода + и- на утечку не влияет
теперь разъем питания s42.radikal.ru/i097/1208/0b/8abd63a2cf3b.jpg
не картинке подписал
контакты 3 и4 замкнуты перемычкой
в положении вкл от 3 и 4 звонятся 1.2.5
в положении выкл от 3 и4 звонятся 2.5.6
в “среднем” положении от 3-4 ничего не прозванивается, звонятся 2 и 5
PS
Да, там стопудово дело не в выключайнике.
всем спасибо, одолел сие чудо китайского аппаратуростроения
выключатель действительно оказался не причем
сопля при пайке разъема от платы выключателя вот и кз между 5 и 2 контактами соответственно и утечки
если грамотно подключить, думаю не перестанет, ничего сложного в трёх контактах нет!
в том то и дело, что их там 12, а не 3 в посте #6629 ссылка на плату с обратной стороны выключателя в правом верхнем углу над шлейфом
как самый простой вариант на отключения аккумулятора можно, но тогда перестает работать авто включение при подключении симулятора.
Если кто знает какой выключатель стоит на аппе плиз подскажите
за схему спасибо, но в электронике, увы не силен, если можно модель выключателя который подходит
У меня не конкретно Турнига, у меня её клон, Avionix, но смею предположить что никаких “центральных” положений у выключателя питания НЕТ!
Есть включено и есть выключено, у вас на лицо банальная неисправность этого выключателя… Замените его и всё будет в порядке.
знаю что нет, просто в среднем положении (типо недовыключил) все выключено, вот и интересуюсь какой выключатель туда поставить можно, он там 12 контактный стоит, вызванивать свой нет смысла вот картинка платы выключателя
multicopterwiki.ru/index.php/Файл:9x_pcb.jpg плата выключателя над шлейфом экрана (1 пару контактов закрывает шлейф экрана)
С чего такой вывод?
в выключенном положении выключателя потребляет 30 Ма за месяц лежания акк высадился в ноль, результат вздутые банки
нормальное положение выкл это положение выключателя по середине вот и пытаюсь выяснить распиновку рабочего выключателя чтобы заменить, а то задолбало ловить среднее положение
приобрел сей чудо девайс (Turnigy 9X) на хк, заказал к нему аккумулятор
аккумулятор сдох спустя месяц пребывания в выключенной аппе (думал брак аккумулятора, оказалось виноват пульт)
недавно заказал подсветку экрана, пришла все установил и нарвался на проблемку
включаем аппу все включается аппа работает, подсветка светит… вобщем красота неописуемая, но при выключении аппы в среднем положении выключателя все выключается, а в крайнем нижнем опять загорается подсветка
кто нибудь проозванивал контакты выключателя в положении вкл и выкл или может есть схема выключателя и где можно преобрести такой выключатель
приобрел сей чудо девайс на хк, заказал к нему аккумулятор
аккумулятор сдох спустя месяц пребывания в выключенной аппе (думал брак, оказалось виноват пульт)
недавно заказал подсветку экрана, пришла все установил и нарвался на проблемку
включаем аппу все включается аппа работает, подсветка светит… вобщем красота неописуемая, но при выключении аппы в среднем положении выключателя все выключается, а в крайнем нижнем опять загорается подсветка
кто нибудь проозванивал контакты выключателя в положении вкл и выкл или может есть схема выключателя и где можно преобрести такой выключатель
спасибо заработало
А приемник PPSUM или обычный ?
Как думаете зачем это было Вами сделано: #define A0_A1_PIN_HEX ?
ЗЫ
после раскомментирования строки #define A0_A1_PIN_HEX нужно 5 и 6 двигатель подключать уже на контакты A0 и A1…
приемник обычный 8 канальный турниговский
щас попробую
Куда на платке криуса подключены движки 5 и 6 ?
ЗЫ
for Arduino 328p with a standard receiver:
как на нартинке
там где м5 и м6
Вроде для гексы нужно какой-то define включить, это обсуждалось несколько раз уже.
вот этот #define A0_A1_PIN_HEX (он влияет на работу всех каналов приемника)
он у меня включен
Калибровать регули.
регули откалиброваны
так себя ведут только 5 и 6 выходы под моторы при перестановке 3-5 4-6 выпендриваются только включенные в 5 и 6 выходы платы
есть подозрение что я чтото упустил при конфигурации config.h и def.h
(у кого летающая гекса сбросте для сравнения свои config.h и def.h если не затруднит)
доброго времени суток
собрал гексу на Crius MultiWii SE прошивка MultiWii_2_0
внесены следующие изменения
#define CRIUS_SE // Crius MultiWii SE board AIO
#define HEX6
#define A0_A1_PIN_HEX
#define RCAUXPIN12
#if defined(CRIUS_SE)
#define ITG3200
#define BMA180
#define HMC5883
#define BMP085
#define ACC_ORIENTATION(X, Y, Z) {accADC[ROLL] = -X; accADC[PITCH] = -Y; accADC[YAW] = Z;}
#define GYRO_ORIENTATION(X, Y, Z) {gyroADC[ROLL] = Y; gyroADC[PITCH] = -X; gyroADC[YAW] = -Z;}
#define MAG_ORIENTATION(X, Y, Z) {magADC[ROLL] = X; magADC[PITCH] = Y; magADC[YAW] = -Z;}
#define INTERNAL_I2C_PULLUPS
#endif
подключил приемник (турнига)
в MultiWiiConf все отрабатывает отлично заводится показывает реакцию движков все отлично
в реалиях движки 1-4 работают отлично
5-6 ведут себя непонятно
заводим плату добавляем газ 1-4 работают 5-6 стоят
делаем круговые движения стиками начинает работать 5, повтаряем запускется 6
движки крутятся но не меняют частоту вращения (нет реакции на газ, наклоны, повороты и прочее)
глушим плату 5-6 продолжают крутиться, отключаем аккум продолжают крутиться если подключен юсб
подскажите куда копать
на куке порядок
Если никто не подскажет, где можно дешевле заказать, то заказу эти.
Наверно самый буджетный вариант это контактные площадки от компьютерных спикеров (в любом сервисе отсыпят пару пригоршней), правда распаивать самому 😒
тут смотрели? www.kkmulticopter.kr/index.html?modea=flycamfc
да смотрел, просто хотел уточнить, что гекса это- первым лучем вперед и первый мотор по часовой стрелке вращается
прошивка Hexacopter V1.3v m168
Доброго времени суток, прошил хобийную плату на гексу, но нигде немогу найти инфомацию о режиме ( Н или +) и о направлении вращения пропов. Прошивал kkMulticopterFlashTool гексакоптер (весию прошивки уточню позже kkMulticopterFlashTool не видит репозитарий)
