Вопросы новичка

zealot01
Aleksandr83:

Вы про разъем SBUS ?

Да, приемник питается от naza, от +5 разьема sbus.

designdim

Есть 2 варианта покупки коптера с
напряжением 2750KV @ 4S c моторами XING-E 2207 2750KV
напряжением 1800KV @ 6S c моторами XING-E 2207 1800KV
там где моторы 2750KV сборка будет резвей, а там где моторы 1800KV дольше летать будет?

R2Dmitry

Наоборот, если аккумуляторы разные и соответствуют моторам, но разница минимальна.

rc468
Aleksandr83:

Вы про разъем SBUS ?

любой трехконтактный разъем имеет 5 вольт, но вам для приемника нужен конечно SBUS

8 days later
inozemtsev-sv

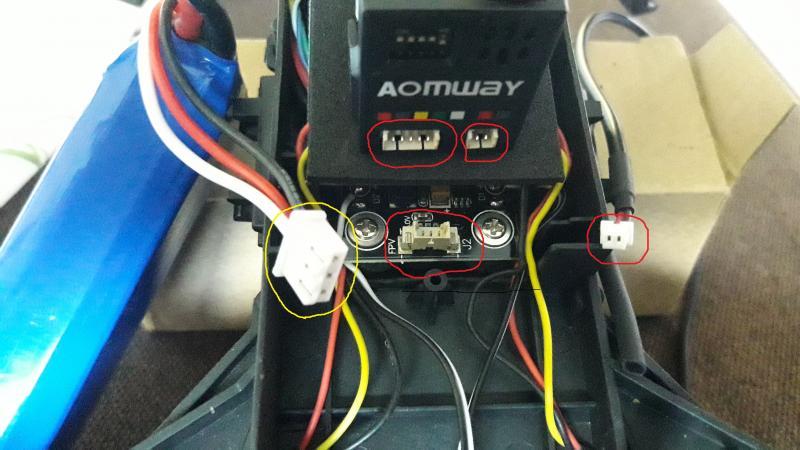

Добрый день! Помогите новичку разобраться как называются штекера и разъемы, которые на коптере для камеры и на самой камере (на фото обвёл красным)? Похожи на балансировочные (на фото обвел желтым), только меньше. И где такие штекера и разъемы можно купить?

Нашел вот это: aliexpress.ru/item/4000545829453.html?spm=a2g0o.pr…
подскажите - это оно? и если да, то как понять 1.0 мм или 1,25 мм?

rc468
inozemtsev-sv:

подскажите - это оно? и если да, то как понять 1.0 мм или 1,25 мм?

Это оно, но как понять - только измерить или найти в спецификациях.
У вас камера уже есть или вы собираетесь купить? Если покупать камеру, у нее в комплекте есть необходимые провода с разъемами.

Sreg

Всем привет, кто нить скидывал готовый список хороших комплектующих?
Хочу собрать себе первый, и наверно последний квадрик на 250 раме…
И если возможно, что бы на этом квадрике можно было начать летать как новичок и до мастера 😃
Аппаратура управления у меня уже есть, на 8 каналов…

inozemtsev-sv
rc468:

Это оно, но как понять - только измерить или найти в спецификациях.
У вас камера уже есть или вы собираетесь купить? Если покупать камеру, у нее в комплекте есть необходимые провода с разъемами.

Добрый вечер! Спасибо за ответ. Сама камера на фото, но ее штекер не подходит к плате квадрика, так как брал не родную от него. Измерить расстояние между штырьками?

rc468
inozemtsev-sv:

Измерить расстояние между штырьками?

Ну да. Вообще обычно штекер только на камере, а на плату просто припаиваются провода. Если вам не жалко, просто купите набор штекеров с разными размерами и набор уже обжатых проводов под эти размеры. Какие-нибудь подойдут, а остальные будут в запасе.

Sreg:

Аппаратура управления у меня уже есть, на 8 каналов…

Напишите название, от аппаратуры зависит модель приемника

Sreg
rc468:

Напишите название, от аппаратуры зависит модель приемника

Граупнер МХ-16, приемник тоже есть GR-16. Или приемник лучше другой брать для коптеров?

rc468
Sreg:

Граупнер МХ-16, приемник тоже есть GR-16. Или приемник лучше другой брать для коптеров?

Есть шанс, что приемник такого размера в 250-ю раму просто не влезет. Его придется ставить снаружи, где он будет незащищен от ударов. Желательно, чтобы он был поменьше.

Sreg
rc468:

Есть шанс, что приемник такого размера в 250-ю раму просто не влезет. Его придется ставить снаружи, где он будет незащищен от ударов. Желательно, чтобы он был поменьше.

Вот такой подойдет? вроде как раз для коптеров предназначен…

rc468
Sreg:

Вот такой подойдет? вроде как раз для коптеров предназначен…

Дайте ссылку на спецификации. Я нашел GR-12L, но он такого же размера, как GR-16.
Он пойдет, если поддерживает выход SBUS или PPM.
Но если у него 6 каналов, это маловато - вам будет неудобно, т.к. нужно арм/дизарм, переключение полетных режимов, а там еще и пищалка, OSD, RTH и куча прочего.
И Input: 3.7 V странноватое наряжение. На полетных контроллерах есть 3.3 вольта и 5 вольт, но не 3.7.

Sreg
rc468:

Дайте ссылку на спецификации. Я нашел GR-12L, но он такого же размера, как GR-16.
Он пойдет, если поддерживает выход SBUS или PPM.
Но если у него 6 каналов, это маловато - вам будет неудобно, т.к. нужно арм/дизарм, переключение полетных режимов, а там еще и пищалка, OSD, RTH и куча прочего.
И Input: 3.7 V странноватое наряжение. На полетных контроллерах есть 3.3 вольта и 5 вольт, но не 3.7.

Вот прямая ссылка
Пишут что до 16 каналов поддерживает по сигналу SUMD. Это тоже самое что SBUS?
Приемник хоть и на 16 каналов, пульт у меня на 8 каналов, этого достаточно будет?

Mistel
inozemtsev-sv:

Добрый день! Помогите новичку разобраться как называются штекера и разъемы, которые на коптере для камеры и на самой камере (на фото обвёл красным)? Похожи на балансировочные (на фото обвел желтым), только меньше. И где такие штекера и разъемы можно купить?

Нашел вот это: aliexpress.ru/item/400054582...archweb201603_
подскажите - это оно? и если да, то как понять 1.0 мм или 1,25 мм?

Фото бы… на камерах обычно 1.25, 1.0 на полётниках часто используется

Sreg:

Вот прямая ссылка
Пишут что до 16 каналов поддерживает по сигналу SUMD. Это тоже самое что SBUS?
Приемник хоть и на 16 каналов, пульт у меня на 8 каналов, этого достаточно будет?

SUMD в том же inav работает, сам проверял) Для гоночного 8 более чем достаточно, для навигации тоже в принципе хватить должно.
4 на управление
1 арминг
1 полетные режимы (акро,стаб,эйр)
1 возврат домой + удержание высоты\курса + пищалка
1 RSSI (если пульт умеет)

Sreg
Mistel:

1 возврат домой + удержание высоты\курса + пищалка

Что бы были эти функции, надо подключать GPS, или по умолчанию у всех коптеров присутствует?
без GPS вообще реально летать?

rc468
Sreg:

Что бы были эти функции, надо подключать GPS, или по умолчанию у всех коптеров присутствует? без GPS вообще реально летать?

Нужны GPS, барометр и компас. Барометр бывает сразу на полетном контроллере, остально все внешнее.
Без GPS летать можно, но возврата домой и удержания позиции не будет.
Да, и данный приемник отлично подойдёт, т.к. умеет SBUS и даже RSSI в одном из каналов отдавать. Интересно, какое у него расстояние между отверстиями. Может быть, он даже в общий стек встанет.

Sreg
rc468:

Интересно, какое у него расстояние между отверстиями. Может быть, он даже в общий стек встанет.

Если плата реально 25х25мм как указанно в характеристиках, то расстояние между отверстий 20 мм. (визуально измерил)

Sreg

Хорошая картинка, чтоб наглядно понять из чего собран квадрик

Только непонятно, что за коробочка внизу схемы?
Видел схему где то, там стек бутерброда состоял из 3х плат, 1 полетный контроллер, 2 приемник, и 3й видео передатчик или что то другое было?

IgorRC
Sreg:

Только непонятно, что за коробочка внизу схемы?

Это камера

Sreg:

Видел схему где то, там стек бутерброда состоял из 3х плат, 1 полетный контроллер, 2 приемник, и 3й видео передатчик или что то другое было?

Очень часто применяемая схема в виде башни. Только там собрано не так

1 - плата питания с регуляторами моторов 4в1
2 - Полетный контроллер
3 - видеопередатчик

Приемник почти всегда отдельно

Sreg
IgorRC:

3 - видеопередатчик

Разве есть видео передатчики под стандартный размер башенки?
