DJI NAZA-M V2 - Новый принц или принцесса

Рики

Один … глупо получается.
Если между контроллером и подвесом находится IOSD зачем еще куда то добавлять и впаивать. Таким образом DJI продает свое же оборудование которое надо резать и менять.

nain
Рики:

Вот

кратко:
кабель джек-джек соединяющий блок зенмуса и видепередатчик режете, там внутри три провода (красный - не используем, используем желтый и коричневый)

  1. ОТ БЛОКА ЗЕНМУСА - желый подключаем к ИОСД на ногу VIDEO-IN, коричневый на ногу GND in.
  2. ИОСД - с ноги VIDEO-OUT желтым проводом от второй половинки отреза и коричневым от GND out тянемся к видеопередатчику.

ВСЁ

nain
Рики:

DJI политика партии что их родное оборудование не надо паять

ну тогда надо использовать то что ДиДжеи рекомендуют с этим оборудованием, а именно к зенмусу не МИНИ а полную версию, и тогда паять не надо будет.

Рики
nain:

кратко:
кабель джек-джек соединяющий блок зенмуса и видепередатчик режете, там внутри три провода (красный - не используем, используем желтый и коричневый)

  1. ОТ БЛОКА ЗЕНМУСА - желый подключаем к ИОСД на ногу VIDEO-IN, коричневый на ногу GND in.
  2. ИОСД - с ноги VIDEO-OUT желтым проводом от второй половинки отреза и коричневым от GND out тянемся к видеопередатчику.

ВСЁ

А если не резать а все сделать через коннекторы

kocheroff

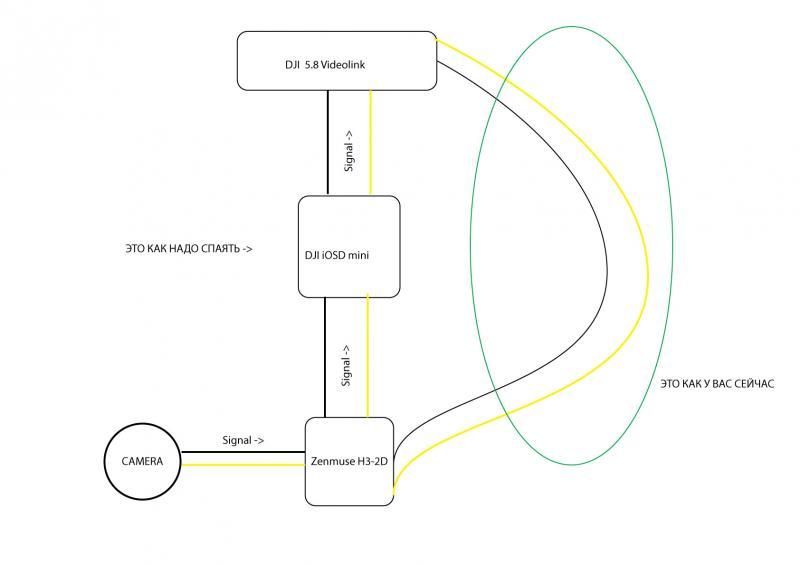

Схемы распайки у Вас есть, а вот общая схема, типа “в сборе”: СХЕМА

По питанию там все верно

Рики:

А если не резать а все сделать через коннекторы

Ну можно и через коннкторы) В любов случае их тогда напаиваете на концы провода, который идет вместе с OSD

Рики

Спасибо. Схему тоды не нужно. Я до последнего думал что не надо резать. Надо было брать IOSD MARK

Спасибо огромное!!!

kocheroff
Рики:

Спасибо. Схему тоды не нужно. Я до последнего думал что не надо резать. Надо было брать IOSD MARK

Спасибо огромное!!!

Ну уж пусть лежит)))
Вдруг кому пригодится, вроде наглядно получилось)

Рики

Да. Схема хороша. Я врежу эти провода в провод что шел в комплекте с zenmus и отнего же и сделаю переходничек на видеолинк. Спасибо еще раз всем.

Вот такой еще вопрос, земнус слегка криво держит горизонт. Чтоб это исправить, необходимо назу чуток наклонить. Я так понял что проблему в калибровке подвеса. Но ее не изменить никак. Или я ошибаюсь?)

PavelKa

Извиняюсь, что встреваю, но я тоже никак не могу вкурить про подключение IOSD mini.
С проводком видио понятно. Ставить в разрыв между камерой и видиопередатчиком
А вот куда втыкать два других разъёма на плату назы?
В схемах нигде не указано. На фото не видно.
А сам аппарат я пока не вскрывал.

nain
Рики:

А если не резать а все сделать через коннекторы

тогда купите 2 джека 3,5мм без проводов и припаяйтесь к хвосту из комплекта ИОСДмини

PavelKa:

В схемах нигде не указано.

какже… там ведь написано

в общем: нижний в назу, а в боковой ГПС воткните.

костя1
Рики:

Вот такой еще вопрос, земнус слегка криво держит горизонт.

земнус слегка криво держит горизонт Перед включении подвеса выстовите его ровно. Должен держать ровно. И ещё какой пульт уравления используете? Родной?

kocheroff
PavelKa:

Извиняюсь, что встреваю, но я тоже никак не могу вкурить про подключение IOSD mini.
С проводком видио понятно. Ставить в разрыв между камерой и видиопередатчиком
А вот куда втыкать два других разъёма на плату назы?
В схемах нигде не указано. На фото не видно.
А сам аппарат я пока не вскрывал.

Это порт расширения питания. Вместо канхаба

kocheroff
nain:

тогда купите 2 джека 3,5мм без проводов и припаяйтесь к хвосту из комплекта ИОСДмини

какже… там ведь написано

в общем: нижний в назу, а в боковой ГПС воткните.

Скорее тогда папу и маму jack. Один то разъем уже есть)

Рики:

Да. Схема хороша. Я врежу эти провода в провод что шел в комплекте с zenmus и отнего же и сделаю переходничек на видеолинк. Спасибо еще раз всем.

Вот такой еще вопрос, земнус слегка криво держит горизонт. Чтоб это исправить, необходимо назу чуток наклонить. Я так понял что проблему в калибровке подвеса. Но ее не изменить никак. Или я ошибаюсь?)

Софт для настройки подвеса: www.dji.com/product/zenmuse-h3-2d/download

Да, только Jack там, как помнится, не 3-х, а 4-х пиновый

костя1

А кто нибуть может подсказать за что отвечает на родном пульте подстрочный резистор ниже наклона по вертикале камеры. Я так думаю что это горизонт камеры. А кто-то мне говорил что это мощность передатчика регулировать. У кого какие варианты? Кто нибуть пробовал?

(вообще наклон камеры ) По горезонту?

Олег#
костя1:

У кого какие варианты

вообще наклон камеры

tiger99

Парни! ну подскажите, че за нах?..ЕГО (коптер) все время тянет влево (я понимаю, что весна)))), но все же…в жпс боретсяс поворотами, и то…в лево поддтягивает все время (и это заметно), в атти - даже и не пытается (по прямой летит хорошо, но при одновременном наборе высоты заходит на круг). ну а про мануал ваще вспоминать не хочется

Олег#
tiger99:

я понимаю, что весна

попробуйте увеличить значение пич и рол ну и с другими двумя поиграть

tiger99
Олег#:

попробуйте увеличить значение пич и рол

пробовал, не помогает. может это регуль или мотор “не догоняет”? как проверить?

ssilk
tiger99:

по прямой летит хорошо, но при одновременном наборе высоты заходит на круг

У Вас в аппе (какая кстати?) случайно никаких миксов нету? Я правильно понимаю, что в атти-режиме летит ровно, пока газ не трогаете?
В ассистанте, на вкладке калибровки стиков как ползунки двигаются?

tiger99
ssilk:

У Вас в аппе (какая кстати?) случайно никаких миксов нету? Я правильно понимаю, что в атти-режиме летит ровно, пока газ не трогаете?
В ассистанте, на вкладке калибровки стиков как ползунки двигаются?

аппа футаба 14sg…понимаете правильно…а режиме GPS…пытается развернуться в ту же сторону…только отчетливо видна борьба с поворотами…но и то…иногда просто разворачивается на месте…я даже видео выкладывал.

к стати мысли по поводу аппы тоже нехорошие возникали…т.к. чаственько теряет пульт на расстоянии метров 150-200

Олег#
tiger99:

или мотор

вроде уже подсказывали
поменять местами
если будит крутить в другую сторону то оно ‘‘дерево’’

tiger99:

по поводу аппы

тримира все в нули должны быть
ну или создайте другую модель

tiger99
Олег#:

поменять местами

парами менять?

подсказывали уже, я помню…но на видео слышен дрожащий звук мотора (или моторов) - может это какой то из регулей не успевает?

Олег#
tiger99:

может это какой то из регулей не успевает

ну тут надо менять местами по любому
побывать
и не теоретически ))
