Hubsan X4 FPV H501S / Pro
Евгений Приветствую. У меня тоже был квадрик а версии с ретронслятором. Минут 30 был, а потом улетел. Искал не нашел купил версию ss тоже задался целью монитор подсоединить , так вот скажу вам глупая это затея, это мое мнение. Пробывал по всякому и через передатчик 5.8 ГГц для андроид. К планшет у соединил качество ужасное. После взял приблуду забыл как называется она приоброзовывает аналоговый сигнал в цифровой подключил к пульту потом через отг кабель к этой приблуде и к планшету качество такое же. Потом взял монитор от автомобильный небольшой так же к пульту через кабель спецовый качество картинки ужасное потом тупо к плазме 81 дюйм качество такое же. И самое что мне в этих случаях не понравилось нет телеметрии. А смотреть на монитор от пульта и на монитор от планшета не очень удобно, хоть и можно привыкнуть. А вот когда карту памяти на этом же планшете просматриваю тут да картинка сочная видно отлично, но так же нет телеметрии это тоже минус. В вашем случае я бы замутил с передачей видео, точнее приемом видео и телеметрии через программу. Попробуйте установить бустер на ретронслятор для просмотра и записи видео и телеметрии на планшет, а управление производите через пульт. Не судите если что не так написал, но это мои планы и я не кому не навязываю свою точку зрения. Я пробывал с версией ssтакое не прокатило, так как в ней нет модуля вай фай именно того каторая делает сеть открытую как на а версии. Так то камера и основная плата на ss версии такая же как и на а версии, а вот почему я на планшете или на ретронсляторе не вижу сети не понятно может кто знает как версию ss подключить к программе от Hubsan что бы через планшет им управлять? Вот такие мысли вслух.
Это просто видео выход с передатчика видео сигнала с квадрокоптера? Который передается на пульт без телеметрии? Я правильно понял?

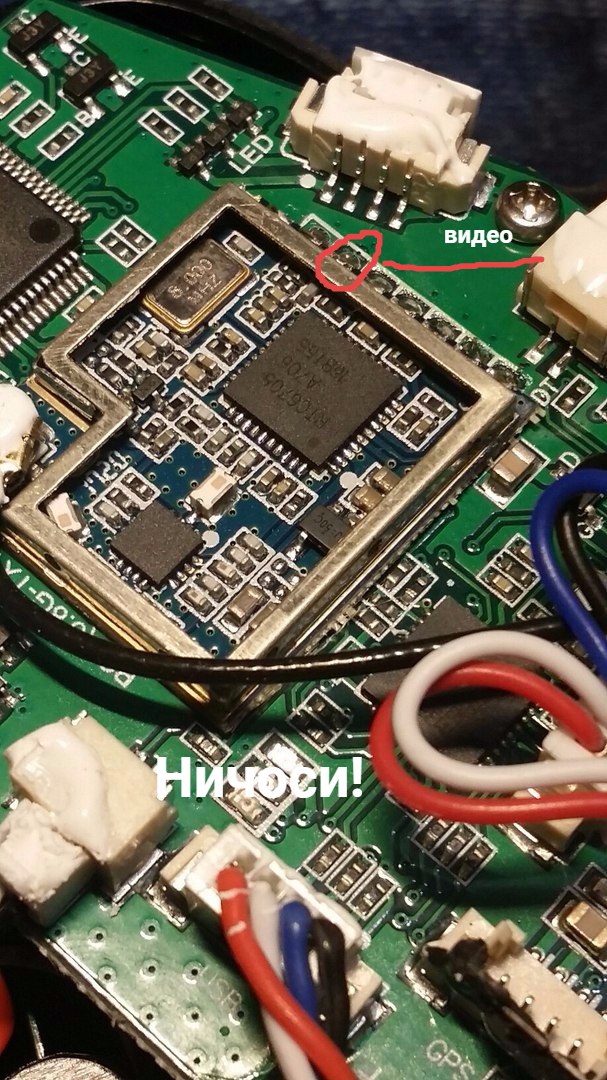

Еще не получилось внеший экран присоединить. Сделал адаптер, но нет . Моргнул пару раз и мониторчик (имелся) и телевизор, отдельно пробовал. Моргнули разок когда сигнал видео пропадал слегка из-за жб стен и помехи на экране пульта.
Последние 3 страницы это и обсуждаем, как приколхозить дополнительный монитор к ПРО пульту. У меня показывает супер, картинка идеальная, была проблема, но уже решил, спасибо коллективному разуму. Возможно есть разница S и SS в подключении. А разница между 3,5" родным и даже 5" в моем случаи, ощутимая, особенно когда снимаю какой либо объект, лучше различается на большем экране.
Я правильно понял?
Да,все правильно,телемертия передается по каналу 2.4.
А реально телеметрию на дополнительный экран вывести?
А реально телеметрию на дополнительный экран вывести?
Micro MinimOSD впаять в коптер (соответственно запрограммированную под свои нужды).
Это полумера и можно таким образом получить большую головную боль…
Но телеметрия же накладывается на видео сигнал в мониторе пульта, может есть возможность ее от туда (снять) на пример выпаять весь монитор и впоять в другой монитор, телеметрия будет присудствовать?
может есть возможность ее от туда (снять) на пример выпаять весь монитор и впоять в другой монитор, телеметрия будет присудствовать?
Нет.
Долго объяснять почему.
Почему же нет. Все есть. И даже как минимум одним голландцем сделано. Имеено телеметрия именно на доп монитор. См. Сайт panteltje.com/panteltje/quadcopter/hud.html .Всё реально. Только для этого надо было в школе хорошо учиться.
А реально телеметрию на дополнительный экран вывести?
Да, делали так.
Я бы вот ещё логгер сделал для всей телеметрии в дрон. Только времени сейчас нету с дроном ковыряться.
А так там цифровая шина, должно быть несложно. Логировать в память микроконтроллера, потом из него выгружать в комп для анализа.
Кто там хотел себе пропы трёхлопастные? Вот же они 😃 banggood.app.link/JKSmny0wGG
Друзья, помогите пожалуйста советом…
Разбил квадр - сломал луч, переставил все “кишки” в новый корпус, до перестановки все было исправно, но после пересадки органов - спутники ловит, но не калибруется ни в какую. Вертел долго много и в разных местах, результат 0.
В чем может быть проблема?
За что отвечают антенны которые находятся в лучах?
Заранее спасибо!
Тема стала настолько раздута что искать по ней нереально (
не калибруется ни в какую
А показания H правильно отображаются? На 0 не сбрасывает если прекратить вращение?
PS. По теме уже давно ничего не ищут 😉
А показания H правильно отображаются? На 0 не сбрасывает если прекратить вращение?
PS. По теме уже давно ничего не ищут 😉
Да, когда останавливаешь вращение H потихоньку сползает на 0
Компас точно не забыли подключить?
Компас точно не забыли подключить?
Подключить не забыл, но умудрился за ять ножку разъёма, что ночью не увидел.
Спасибо
Да, когда останавливаешь вращение H потихоньку сползает на 0
Вот в этом и проблема. Нужно проверить подключение компаса.
Привет. Заболела видео карта. Симптомы: Не видит флешку.
Предыстория:
Летал с Экшн камерой на пузе. Фронтальную камеру использую только для ориентации в пространстве. Даже видео запись не включаю.
Отлетал 1 акк нормально. На 2 аккумуляторе во время полета на экране монитора стало все белеть. Так как будто баланс белого постепенно смещается до состояния “Абсолютно белый” экран. Перестала отображаться флешка. Да так что даже значка не было что надо вставить флешку (Карточка и восклицательный знак). Попытки передергивать флешку результата не дали.
Жена моя посоветовала: камеры уходят в белое молоко когда батарейка садиться на фотоаппарате. Тут этот вариант исключен. Батарейка норм. НО! Может же какой нибудь резистор увеличить свое сопротивление и загасить питание видео карты?
Пришел домой - все в порядке. Видео нормальное- цветное. Но флешку не видит. Форматнул флешку FAT32 - кластер стандарт. Все равно не видит. Подскажите как можно решать проблему.
Мои варианты:
- Перегрелась видео карта и что то сгорело. Как проверить?
- Не работает разъем для СД карты. Как проверить?
Вот в этом и проблема. Нужно проверить подключение компаса.
На этом примере мы хорошо видим, как дрон определяет моментальное изменение положения в пространстве вокруг оси Z по акселерометру и корректирует абсолютное значение при помощи компаса. Если компас не подключен, то корректирует в ноль. Кстати, можно было бы в движении ещё и GPS использовать в качестве компаса. Тогда точность и надёжность возросли бы, но ещё больше усложнился алгоритм обработки.
Кстати, можно было бы в движении ещё и GPS использовать в качестве компаса.
Так и делается в более продвинутых полётниках (например, в Ардупилоте).
Перегрелась видео карта
Я после первых полетов заметил сильный нагрев видеопроцессора. И решил доработать охлаждение, вот что вышло:
P.S.: Выражался перегрев тоже исчезновением изображения, но карту памяти ни разу не терял, а вот само видео было местами битое - Причина низкий Класс карты памяти. Ему нужна КЛАСС 10 или выше! Тогда видео Идеальное!
