вопросик по антенам
Длина имеет значение.Кабель должен быть полуволновым повторителем.А при любой длине,как советуют некоторые,особенно при коротком,можно получить ксв 2-4.

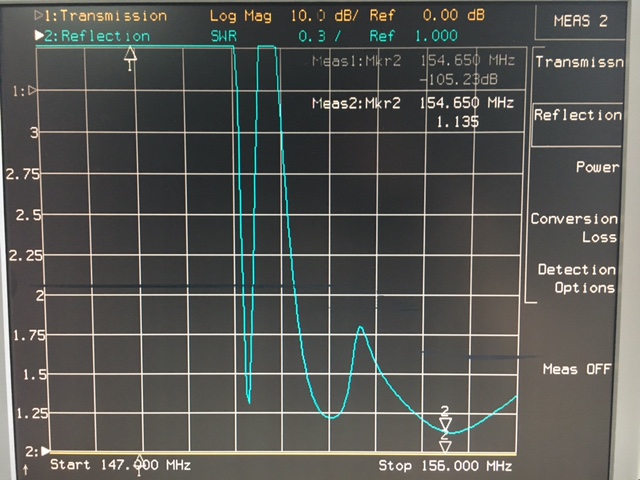

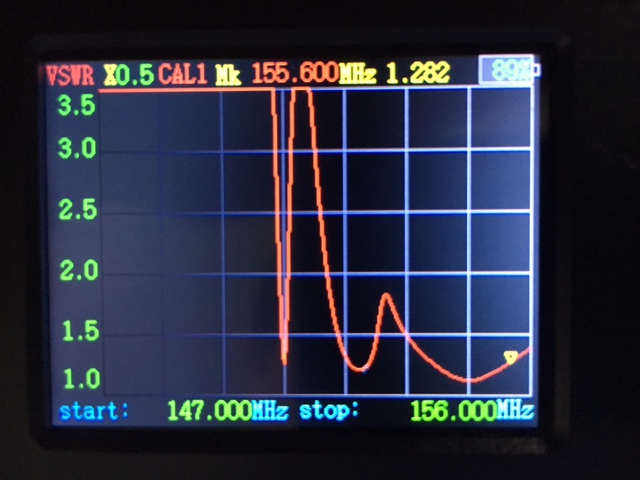

Вот пара картинок с двумя кусками кабеля, который попался под руку. На конце кабеля50 Ом. КСВ в диапазоне 400-2000 МГц. Весьма наглядно получилось.
результат более чем достойный!
Вот пара картинок с двумя кусками кабеля, который попался под руку. На конце кабеля50 Ом. КСВ в диапазоне 400-2000 МГц. Весьма наглядно получилось.
Наглядно.Замер эквивалента 50 ом,при этом КСВ похож на синус.
кабель виноват?
кабель виноват?
Да, я хотел показать влияние кабеля. Потому взял два разных по качеству и длине кабеля. Вот весь диапазон на нагрузке без кабеля, как референс (хотя это 30 dB аттенюатор, но он отлично работает как терминатор, причем с любой стороны подключения).
Запорный стакан наоборот чем надо стоит,или мне показалось?
Ага, так и есть, наоборот. Спасибо, что заметили.
А кабель просто воткнут в нагрузку.
А кабель просто воткнут в нагрузку.
А вы его не просто воткните,а разделайте нормально разъём и накрутите на нагрузку.Чтобы было всё по правилам.Вот тогда будет более-менее корректно.А так велика вероятность того,что оплетка кабеля не контачит с резьбой на нагрузке,либо плохой контакт.
Такой разъем можно применить в изготовлении обычной антенны типа клевер?
Выступающие торцы экрана и одновременно крепежные не повлияют на работу антенны или это очень важный параметр?
Нашел у себя но не знаю могу-ли применить, еще вопрос может их стоит сточить или нет необходимости?
Я поверхностно понимаю принцип работы антенн но у меня есть ощущение что если эти торцы останутся свободными они могут ухудшить работу антенны, их радиус углов кстати по 10мм…с учетом малых сгруглений то уже 13мм.
у меня есть ощущение что если эти торцы останутся свободными они могут ухудшить работу антенны
Ощущение врёт. Работу ухудшит грязь, попавшая на внутреннюю поверхность разъёма. Стачивать ничё не нужно. Надо купить необходимый разъём. Качественную продукцию выпускает фирма Telegartner. Дешёвую можно купить в Китае.
Спасибо конечно но это какой-то космический ценник, что особенного в этих разъемах?! Ну позолочены…цена как за готовый передатчик на 600мвт… Напоминает сумасшествие из акустики где провода 2м за 200.000т.р продают…
но это какой-то космический ценник, что особенного в этих разъемах?
Когда проведёте двухпортовые измерения этих разъёмов и фидеров на частотах свыше 3-х ГГц, вот тогда увидите разницу по затуханию, отражению и КСВ, между брендом и дешёвой китайской поделкой. И дело тут не только в антиоксидантном гальваническом покрытии контактирующих поверхностей.
Когда проведёте двухпортовые измерения этих разъёмов и фидеров на частотах свыше 3-х ГГц, вот тогда увидите разницу по затуханию, отражению и КСВ, между брендом и дешёвой китайской поделкой.
Надо понимать это так что вы подобные измерения проводили.
Результат можно?
Ощущение врёт. Работу ухудшит грязь, попавшая на внутреннюю поверхность разъёма. Стачивать ничё не нужно. Надо купить необходимый разъём. Качественную продукцию выпускает фирма Telegartner. Дешёвую можно купить в Китае.
Сергей, тут с экономить хочется, а ты один sma разьем за 900 руб предлагаешь 😛
На обычных китайских не плохие антенны делают, нам же не в космос летать . Я лучше сервы дороже возьму , а золотой разьем полет мне не улучшит))))))))
экономить хочется, а ты один sma разьем за 900 руб предлагаешь
Не совсем так! Я предложил выбор. Если человек желает, то может купить Telegartner за 890 руб или SMA разъём похожий на Telegartner за 100руб. SMA разъёмы фирмы Telegartner в зарубежных интернет магазинах можно купить примерно за 450руб.
Кстати, Олег, я предлагал тебе обменять SMA разъёмы на пиво. Ты отказался. Я так и не понял почему. Толи не нужны, мож пива жалко? )
похожий на Telegartner за 100руб
Я таких в принципе не встречал, тот что на фото я пол года назад за 200 брал. Все популярные разъемы для кабелей которые, идут почти от 300 и выше. Этот я брал для бустера но у него внутренняя мама или как там, вообщем он не подошел и дешевле он потому что менее востребован. Сейчас хотел его применить для антенны, но я так и не выяснил вопрос на счет торцов, они абсолютно не влияют на работу антенны? А что тогда на счет антенн сосисок? Они все с плохими разъемами?
Не совсем так! Я предложил выбор. Если человек желает, то может купить Telegartner за 890 руб или SMA разъём похожий на Telegartner за 100руб. SMA разъёмы фирмы Telegartner в зарубежных интернет магазинах можно купить примерно за 450руб.
Кстати, Олег, я предлагал тебе обменять SMA разъёмы на пиво. Ты отказался. Я так и не понял почему. Толи не нужны, мож пива жалко? )
А где по 100 руб хорошие продают? И чем отличается SMA за 10 руб. за 100 и 890?
где по 100 руб хорошие продают? И чем отличается SMA
Вроде неплохие SMA разъёмы продаёт фирма “Бурый медведь”. Отличие фирменных SMA в затухании и полосе пропускания. На форуме существует мнение, что угловые разъёмы дают большое затухание. Отчасти это верно. Но, фирменные разъёмы дают такое затухание, что на частотах до 6ГГц им можно пренебречь.
Бурый медведь хороший магазин, покупал у них разные разъёмы. А больше всего понравилась у них канифоль - настоящая как в детстве.
Вот такая на банге появилась, заявлено 14dB:
banggood.com/5_8G-14dB-FPV-Antenna-SMARP-SMA-Male-…
Описание пустое. Врут?
Аналогичного размера другие 9 дают.
У нее линейная поляризация
Вроде неплохие SMA разъёмы продаёт фирма “Бурый медведь”.
Чем они неплохие? Тот же самый китай.
