вопросик по антенам

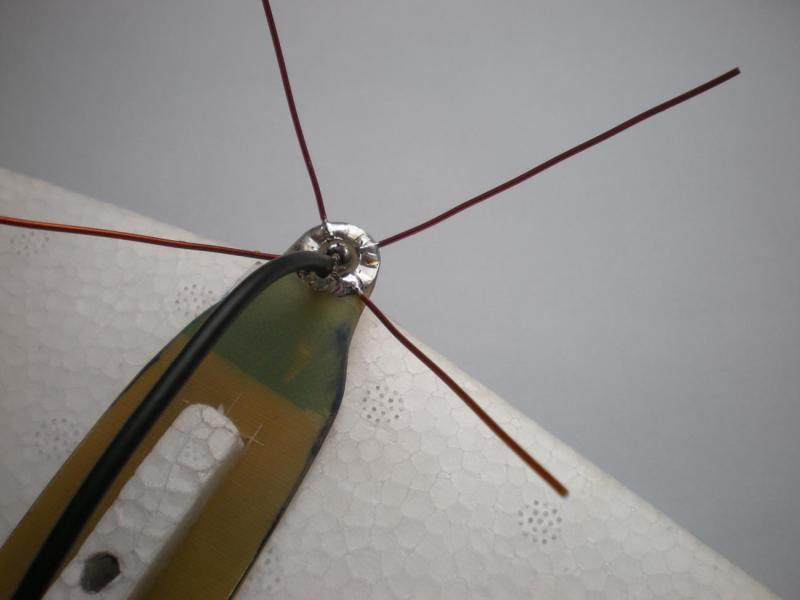

На передачу на Скай, на 1,2ггц, вот такую антеннку сделал. GP 50ом.
Не могу сравнить со штатной, т.к. нет лампочки для лампочко-тестера.
это даже я своим нубским умом понимаю- классический диполь, с 4 ногами он чуть широкополоснее обычного)
Но на хвост Ская такую хреновину я бы не поставил, он и так перевешивает:) Кстати, сколько она весит?)
классический диполь
Диполь, говорите? Ну, ну. Ващета по сравнению с этой антенной, клевер по усилению нервно курит в стороне. А вот и диаграма:
для симметрирования лучей противовеса
Граудплэйн - антенна в принципе несимметричная, поэтому польза от колечка будет только в виде предотвращения стекания RF назад по кабелю, и как следствие уменьшению помех. Но у меня 1,3 ватта на незамкнутую антенну полощет на провода стабилизатора так, что и колечно не поможет … Да и кабель у меня всего 5 см или около того.
это даже я своим нубским умом понимаю- классический диполь, с 4 ногами он чуть широкополоснее обычного)
Но на хвост Ская такую хреновину я бы не поставил, он и так перевешивает Кстати, сколько она весит?)
Это не диполь. Это Граутд Плейн - GP. У неё вертикальный штырь к центральной жиле подпаян, а экран к противовесам. Угол установки противовесов влияет на волновое сопротивление. При угле в 135 град. сопротивление должно быть 50ом. У диполя 75 ом. И по этому он не согласован к 50 ом коаксиальным кабелем. Это не гуд.
Весит она мало. Не взвешивал (нет весов), но мало. Там ничего тяжёлого нет. Стеклотекстолит 1мм, проволочки и коаксиал 3,5мм.
В идеале бы без кабеля, сразу GP на разъём поставить. Но это придётся весь передатчик на киль крепить. И вот тогда и будет задняя центровка!
У меня и так нет руль.машинки на руле направления, что бы не было задней центровки, руль направления мне не нужен. Мой автопилот его не поддерживает.
Передатчик, у меня там же где и был, на балке, где то середине, между фюзом и килем. Таки образом тяжёлый элемент остаётся на месте а антенна выше на киле, где ей ничего не мешает, не изменяет диаграмму направленности.
У меня такая же антенна на наземке LRS 433. Позже фотки выложу если интересно.
И на самолёте на 433 штырёк, четверть волны, ниже фотка:
UA3XDS DE RA9UBD
Угол установки противовесов влияет на волновое сопротивление.
не только угол 😃
тем не менее -
польза от колечка будет только в виде предотвращения стекания RF назад по кабелю
я и говорю - не плохо бы и колечко поставить
можно не распаивать антену - а колонуть кольцо и уже заново приклеить колечко
А колечко нужно высокочастотное какое то? Вот как узнать что оно высокочастотное?
У меня на кабеле от передатчика до OSD уже два колечка. На хиббикинге брал. Помех нет.
Ребят, сильно не пинайте, у меня такой комплект на видео www.rangevideo.com/index.php?main_page=product_inf…
Работает примерно в радиусе 1-1.5 км. с кратковременным пропаданием видео, посоветуйте какую патч антенну поставить на приемник, или может vee поменять на клевер? или ткните где почитать а то совсем запутался.
Там на сайте есть пач-антенны на 1,3 ггц. Вот и покупайте её.
www.rangevideo.com/index.php?main_page=product_inf…
Как у вас расположена Vee антенна на модели?
Фотку бы.
Как у вас расположена Vee антенна на модели? Фотку бы.
Это что за чудо? Под карбон или действительно карбон?
Если карбон- то проще модель поменять чем для антенны место найти.
Это что за чудо? Под карбон или действительно карбон?
Нет, это пленка.
По моему не совсем удачная ориентация антенны.
Ребят, сильно не пинайте, у меня такой комплект на видео www.rangevideo.com/index.php?...roducts_id=285
Работает примерно в радиусе 1-1.5 км. с кратковременным пропаданием видео, посоветуйте какую патч антенну поставить на приемник, или может vee поменять на клевер? или ткните где почитать а то совсем запутался.
Вам как бы, известно такое понятие, как диаграмма направленности антенны?
Вам как бы, известно такое понятие, как диаграмма направленности антенны?
Просили не пинать 😃 Кстати, а поляризация у vee - вдоль горячего вибратора, если я не ошибаюсь? Или наверно, как и у диполя герца - типа таких дуг, соединяющих концы вибраторов
Никто вас не пинает.
Диаграмма почти как у диполя. Только вытянута в противоположную сторону от кабеля. Ну и поляризация вертикальная должна быть. Ставить её нужно вертикально.
Но сразу скажу дальность сильно не увеличиться. Максимум 3 км. На приёмник антенну нужно делать направленную.
Ставить её нужно вертикально.
вертикально это усами вверх или вперед?
Это …как бы вот. Звиняйте, повернуть ровнее поленился, но итак понятно, что к чему. почти 2 дБи в максимуме.
ребят, имеет значение, если кабель идущий от антенны согнуть почти под 90 градусов, где то здесь на сайте читал об этом не могу найти.
Это …как бы вот. Звиняйте, повернуть ровнее поленился, но итак понятно, что к чему. почти 2 дБи в максимуме.
Поясните плиз, где тут что
Поясните плиз, где тут что
Я тоже не особо понимаю что означает дБи. Если не сложно ибьясните в кратце что означают всякие тэрмины непонятные. Спасибо!
