Smalltim OSD and autopilot (часть 1)

BigDaddy
zat:

Не знаком схематично с сим девайсом,

Прежде чем строить свои умозаключения по поводу действий разработчика, неплохо бы, для начала, посмотреть схему.
Тень рисуется сигналом с еще одной ноги контроллера. Само собой программа написанная для “мини” задействует эту ногу. В старой телеметрии вывод теней не поддержан ни программно, ни аппаратно. Так что у желающих поиметь тень в старых платах выход один - паяльник и перепрошивка контроллера.

zat
Cеpж:

камера KPC-S700C 380 линий.

Не буду претендовать на оригинальность, но, давайте посчитаем.
380 твл. Попробуем перевести в “читаемый” формат.
Допустим, а так оно и есть в большинстве случаев, камера работает в
режиме 4:3, тогда:
380*4/3~506 линий по горизонтали.
Т.е. Камера укладывается в размер 380х506.
Другой вопрос, сколько она вещает, либо то, что видет, либо по стандарту.
Давате посчитаем грубо, не вдаваясь в стандарты:
380х506х24(PAL)~3740Кбит/с.
Ужас. это громадный поток!

BigDaddy:

Прежде чем строить свои умозаключения по поводу действий разработчика, неплохо бы, для начала, посмотреть схему.
Тень рисуется сигналом с еще одной ноги контроллера. Само собой программа написанная для “мини” задействует эту ногу. В старой телеметрии вывод теней не поддержан ни программно, ни аппаратно. Так что у желающих поиметь тень в старых платах выход один - паяльник и перепрошивка контроллера.

Сори, но это же не опенGPL, т.е. схема не доступна. Поэтому я предположил 2 варианта. По большому счету, схема и не нужна. Либо софт, либо хард. Дальше все понятно.

BigDaddy

Еще какой “опен”! Надо форум внимательней читать, не лениться.
Тема “Телеметрия”.

Dronavt

Вот стопкадры с реального полета. Условия не из благоприятных - дымка, снег. ИМХО, все вполне читаемо. В динамике считывается еще проще.

Cеpж

В общем-то, в полёте проблем действительно нет. Засветка теней надписей проявляется только иногда, например при виде на небо в сторону солнца (в облачную погоду).

dron18

ТИМ!!! как скоро выйдет телеметрия с автопилотом? (жду с сентября)😒

Djmork

Подскажите нынешний вариант не содержит модуль автопилота? И потом его нужно будет докупить отдельно?

Cеpж

Телеметрия и автопилот - отдельные платы, совместимые друг с другом функционально, но могут работать и раздельно.

smalltim

>ТИМ!!! как скоро выйдет телеметрия с автопилотом? (жду с сентября)😒

Скоро уже 😃

Коллеги, разъем питания какой ставим? На телеметрии - с шагом 2.54 мм. Что ставим на пилоте?
стандартный штырьковый, как на телеметрии, или под балансирный поискать? 2.54 или 2 мм шаг?

baychi
smalltim:

стандартный штырьковый, как на телеметрии, или под балансирный поискать? 2.54 или 2 мм шаг?

Для совместимости я бы попросил стандартный штырьковый 2.54 мм. Да и какой смысл балансирным разъемом АККа 2 дополнительных канала АЦП занимать? Кому-то еще нужно побаночное напряжение?

Cеpж

У меня, например, балансирный разъём акка находится достаточно далеко от плат. Кроме того питание подходит через выключатель. Так что я за стандартный разъём.

Dareck
Cеpж:

У меня, например, балансирный разъём акка находится достаточно далеко от плат. Кроме того питание подходит через выключатель. Так что я за стандартный разъём.

+1 побаночное напряжение одного ака просто бесмыслица в полёте

smalltim

В общем, как вы понимаете, осталось только лоск навести и косметические правки сделать чтоб паялось удобнее и т.д…

С разъемом - вот как. Не в побаночном напряжении дело… Просто балансирный разъем, как мне кажется, удобнее. Почему? Рассказываю.

На пилоте разъем питания можно сделать какой угодно, но все 4 проводка с него идут прямиком в плату телеметрии, только крайние штырьки - земля и питание - идут на питание собственно автопилота. Они же идут и на питание телеметрии.
Можно стандартный разъем поставить ножом с торца платы, как на телеметрии, но, если честно, хочется что-то с “юбочкой” вокруг штырьков, чтобы можно было плату с лежащим на ней с краю разъемом в термоусадку, например, аккуратно упихивать, и при этом термоусадка из-за юбки не ложится на штыри.
И с юбкой, в конце концов, чуть надежнее, чем с просто штырями - ненароком не замкнешь.

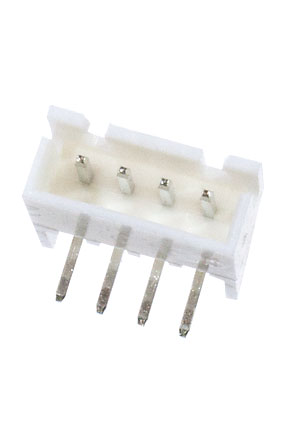

Думаю о чем-то таком:

Шаг 2.50 мм, но пинов мало, так что можно что угодно, хоть 2.54 пихать.

Cеpж

Возможно так действительно лучше.

Dareck

Меняю свои представления о назначениях разъёмов😊

Djmork
Dronavt:

Вот стопкадры с реального полета. Условия не из благоприятных - дымка, снег. ИМХО, все вполне читаемо. В динамике считывается еще проще.

Меня смутила цифра в 8260Mah ? поясните плз?

Cеpж

Скорее всего не был откалиброван датчик тока.

LEAGUE

Smalltim ! не могу до тебя достучаться личка забита! …нужен автопилот!..

eugе
LEAGUE:

…нужен автопилот!..

Всем нужен 😁

В очередь, товарищ, в очередь 😉

Дмитрий, продажи еще на начались. Мониторьте тему, как начнутся - узнаете.

atrax

я извиняюсь, автопилот с телеметрией будет на одной плате? или отдельная плата с возможностью подключения к телеметрии mini?
спрашиваю потому как заказал телеметрию mini, вот и думаю отказаться от нее или нет…

…спасибо.

Shah
atrax:

вот и думаю отказаться от нее или нет…

Нет, автопилот идет отдельной платой!!

Djmork

Я тоже заказал ее, но отказываться не собераюсь. Еще вопрост, пирометры будут поставляться вместе с автопилотом?

eugе

да.
Как говорил Тимофей, автопилот (отдельная плата) поставляться будет с двумя пиродатчиками (1-x/y, 2-z), GPS модулем и (опционно) цифровым компасом
