Антенна яги www.aliexpress.com/snapshot/210175213.html. Передатчик-приемник 1200 мгц неизвестного китайского производителя 1500мв, они все примерно одинаковые. На самолете gp 1\4. Камера сони 700 твл. Ссылка на китайский сайт не реклама.
1 на видео другая на управление?
1 на видео другая на управление?
Да, так и есть, плюс усилитель 2 ваттный. Пульт турнига 9х с модулем фрискай, приемник телеметрийный, удобен тем что пищит когда связь ухудшается, есть время самолет развернуть. Пробовал разные антенны,эта передает мощнее всех. Пробовать делать самим антенны не стал, так как раньше собирал такие антенны на 433-145 мгц, без приборов их настроить невозможно, понадеялся на китайские заводские, может хоть как то настренные, измерял простым индикатором напряженности поля, эти излучают раза в два сильнее чем квадраты Харченко.
О, тестили с товарищем RTH.
У вас тоже восмерки выресовывает ?
Да, похоже что восьмерки. Разворот чередует - правое-левое крыло.Хотя не всегда, с чем связано пока не понял.
Пришел новый циклоп. Сразу устроил ему небольшой wire mod

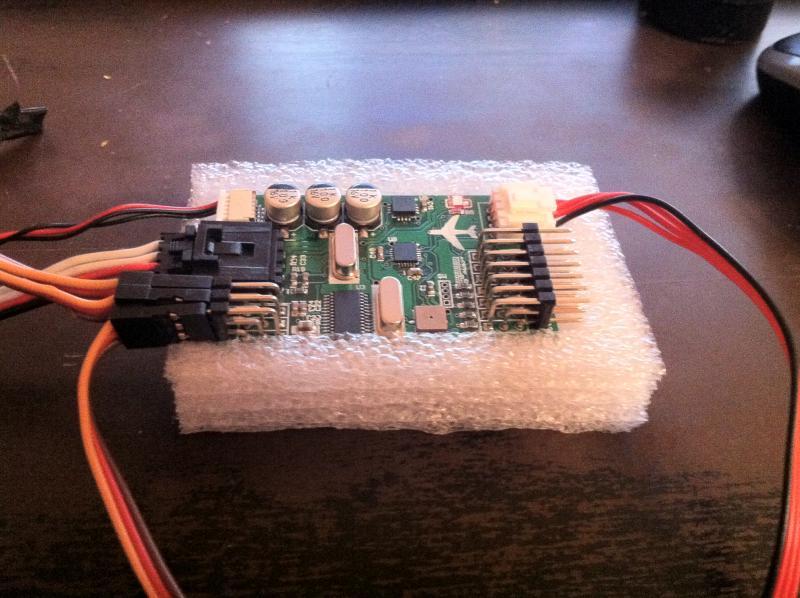

Народ, кто как крепит плату в самолете, у меня ничего другого кроме как так (см рисунок) в голову не приходит.
У меня вот так.
Здравствуйте!
Столкнулся с проблемой. Новый шторм подключил по инструкции от отдельной батареи. Все вроде шло хорошо, на экране появились показания телеметрии. Потом вдруг видео исчезло, черный экран. К тому времени не все разъемы еще были припаяны, поэтому очень мала, но все же существует вероятность того, что где-то произошла переполюсовка. Ни дыма, ни запаха не было. Итог такой: при подключении шторм греется, питание на передатчик идет, но LED не загорается (раньше загорался) и видео нет. Все перепроверил много раз, камера и передатчик работают по отдельности. Спросил об этой проблеме у экстралайна, он мне в результате посоветовал связаться с магазином. В общем, теперь шторму светит поездка обратно в Китай, а на носу Китайский Новый Год и ждать посылку придется не меньше 1,5 месяцев…
Может быть, у кого-нибудь есть идея, куда хотя бы смотреть? Сразу говорю, что в электронике я не силен.
Смотрите внимательно обрыв (перегорание) дорожек на плате. Даже при плохом раскладе (сгорел проц или видеодрайвер) имхо проще и быстрее починить самому. Мне шторм приехал с уже дохлой микросхемой видео. Перепаял новую, прошил и летаю )
Прошу прощения, имел в виду новый для меня, 1 версия.
новый для меня, 1 версия.
Я, так и подумал, но мало, чего, вдруг магазин втюхал как новую версию.
Смотрите внимательно обрыв (перегорание) дорожек на плате. Даже при плохом раскладе (сгорел проц или видеодрайвер) имхо проще и быстрее починить самому. Мне шторм приехал с уже дохлой микросхемой видео. Перепаял новую, прошил и летаю )
Посмотрел, вроде все цело 😃
Итог такой: при подключении шторм греется, питание на передатчик идет, но LED не загорается (раньше загорался) и видео нет
Нет изображение с камеры, а данные осд отображаються?
Для начала, я бы проверил идет ли напряжение со стабилизатора на плату. Найдите даташит стаба и посмотрите тестером чего там .
просто очередной?
Да, очередной. Впрочем, когда я его заказал, о второй версии еще небыло известно)
Вот, мое расположение циклопа и трекера в бикслере:
Мужики посоветуйте, стоит ли переплачивать за новый шторм 50$? Там реально улучшений в полтора раза?
А че переплачивать?
Он как стоил $143 так и стоит.
Он как стоил $143 так и стоит.
смотря где покупать. 😃😃😃
есть и по 130$ у менее жадных продавцов😃 Новое железо с новой прошивкой.
А вот у берцев есть платы голые за 100$. Вот это выход для того, у кого плата родная ушла в минус.
Нет изображение с камеры, а данные осд отображаються?
Нет…
Для начала, я бы проверил идет ли напряжение со стабилизатора на плату. Найдите даташит стаба и посмотрите тестером чего там .
Спасибо, попробую 😃
На окне GPS ловит спутники долго, минут 25, потом 1-2 палочки повляются, но неустойчиво тоже. Снял термоусадку с GPS а там:
Как я понимаю, нужно настоятельно перепаять на 3.3в?
Как я понимаю, нужно настоятельно перепаять на 3.3в?
Вы бы на всякий случай проверили, сколько вольт приходит на модуль.
