Делаем из простого приемника Продвинутый-3 или универсальный модуль управления и индикации.

Панкратов_Сергей
andreyda:

а зачем дисплей? (если повозится с программой и вывестинесколько проводков)
взять minimosd- atmega168 +max7456 —и на экранеполучите все что необходимо,
заодно решится проблема синего экрана (если таковая есть)

Дисплей для автономности от монитора, приемник довольно часто использую для решения разных задач и без подключения к монитору.
С max7456 я занимался, но вариант для использования в приемнике я забраковал.
Причина - экран и так насыщен данными от телеметрии, загружать его еще лишними данными- далеко не всегда полезно.
Кроме того требуется возможность менять положение этой информации на экране ( для того чтоб не было наложения инфы телеметрию), что требует дополнительных умственных затрат от пользователя.😃

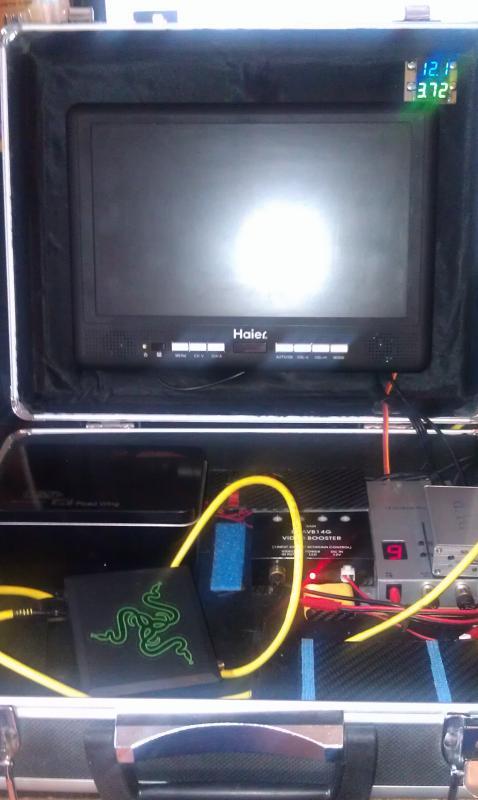

Потому это решение видится логичным не для встраивания в приемник с отказом от индикатора в приемнике - а в наземку, с дополнительными кнопками, тумблерами для своего меню.

Leshik

Можно ли воспользоваться таким экранчиком SPI-0-96-128X64-Blue-OLED-Display
для сборки по варианту Vilniz?
чтобы не заниматься колхозом с разводкой, как пришлось hatuul
В Ардуино пока плохо разбираюсь.

HATUUL
Панкратов_Сергей:

С max7456 я занимался, но вариант для использования в приемнике я забраковал.
Причина - экран и так насыщен данными от телеметрии,

Имхо.Думаю зря,если пользоваться видео шлемом или очками ,каждый раз снимай его,надевай.
Ведь можно сделать две страницы,на одной странице все данные и управление приемника,а вторая пустая,и вывести отдельную кнопку на управление ими.+синий экран решается.

Еще маленький вопросик до какой частоты приемник может работать?Слышал до 2200.
Просто очень интересно,нет ли каких либо наводок на частотах жпса,а это кажись 1500-1600.
Пройтись спектрально возможно?Типа создать отдельно SPR_GPS.
Очень помогло бы и спасло бы не один ЛА…

Leshik:

Можно ли воспользоваться таким

Да.

Панкратов_Сергей
HATUUL:

Еще маленький вопросик до какой частоты приемник может работать?Слышал до 2200.
Просто очень интересно,нет ли каких либо наводок на частотах жпса,а это кажись 1500-1600.

Гарантированно- до 2150 мгц, но… При подаче напряжения питания на цепь управления варикапами 27-30 вольт.
У нас же подается не более 12 вольт, а в иных приемниках только 9, при этом напряжении максимум частоты приема около 1450 мгц.

HATUUL:

Имхо.Думаю зря,если пользоваться видео шлемом или очками ,каждый раз снимай его,надевай.
Ведь можно сделать две страницы,на одной странице все данные и управление приемника,а вторая пустая,и вывести отдельную кнопку на управление ими.+синий экран решается.

Наземка на голове.😃
На днях попробую реализовать.

mataor
aftansin:

А можно схему всего подключения для наглядности как эта

а она полностью аналогичная, с описанными изменениями

Вахтанг
Панкратов_Сергей:

При подаче напряжения питания на цепь управления варикапами 27-30 вольт. У нас же подается не более 12 вольт, а в иных приемниках только 9

Сергей, какой ток потребления?
Могу прислать проверенную мною схему преобразователя с 10В до 40В.
Даже комплектующие. Применял для питания микрофона SHUR.

Панкратов_Сергей

Ток там менее 2 ма. Преобразователи я делал на МС34063- они стоят копейки и доступны везде.

aftansin
mataor:

а она полностью аналогичная, с описанными изменениями

Ну кому то легко понять аналогиию, а кому то нет))

mataor:

а она полностью аналогичная, с описанными изменениями

Ну кому то легко понять аналогиию, а кому то нет))

mataor
aftansin:

Ну кому то легко понять аналогиию, а кому то нет))

я менял расположение входов кнопок и входов ацп чисто для удобства при навесном монтаже.
могу и схемку набросать, но вечером.
кстати номиналы резисторов для lm317 R1=330, R2=1.3k калькулятор

fpv333

Скажите планирую поставить продвинутый приемник но у меня разделены уже так скажем мозги от принимающего модуля кабелем Utp 2 метра

скажите не ухудшится (видео или работа вашего модуля)если поставить с индикатором канала ?

aftansin
mataor:

могу и схемку набросать, но вечером.
кстати номиналы резисторов для lm317 R1=330, R2=1.3k калькулятор

Было бы очень здорово! Спасибо!

14 days later
mataor

блин сор руки никак не дойдут, хотя там все банан и просто с мин.тличиями от существущих

Plohish

Сегодня благодаря продвинутости приёмника Lawmate 1.2 обратил внимание на интересную вещь, после включения аппаратуры (самолёт с передатчиком в 2 метрах) RSSI кажет всю шкалу, более 2000 попугаев, а вот после полёта длившегося порядка 40 минут, около 1200 попугаев… Приёмник ощутимо прогрет… это может быть причиной?

F_R

У меня как-то было такое, что упала чувствительность приемника ЛМ. Случайно стал замечать, что китайский приемник с диполем ловит лучше, чем ЛМ приемник с патчем. Провел потом эксперимент, в котором выяснилось, что у моего приемника ЛМ чуйка прилично упала 😦
Есть предположение, что чуйка снизилась из-за статики…

aftansin
Vilniz:

Ну вот, поработал чуток в пайнте 😉
Картинка:
docs.google.com/a/tfeuropa.eu/file/d/…/edit?pli=1

Программа с библиотеками:
docs.google.com/a/tfeuropa.eu/file/d/…/edit?pli=1

Как по данной схеме заставить работать lawmate? но не работает, спектр вообще ровный, видео нет, не пойму что не так… Вроде все по схеме. У lawmate пины sda и scl отпаяны от платы.

aftansin

Как определить sda и scl на этом тюнере? Кто нибудь сталкивался с таким?

Вахтанг

Либо по даташиту на микросхему, если видны дорожки на плате, либо экспериментальным путём.
Подключился на обум, если порт не отвечает, поменял провода местами.

Панкратов_Сергей
aftansin:

Как определить sda и scl на этом тюнере?

Вроде как
Зеленый- SCK ( SCL)
Оранжевый- SDA
Черный- +5в
Красный- GND
Желтый- выход детектора
Белый- +9в
