Как сделать первый самолёт из потолочной плитки.

Николай_Федорович
Paul=:

Ещё вопрос. На закрылки делают примерно 1см рычаг на сервере и 2см рычаг на закрылке. Это тоже самое, что 0,5 на сервере и 1см на закрылке?

Давайте попробуем последовательно. Я такой же начинающий как и вы, но может быть со значком +. Но я все таки механик. И так, первый вариант. Качалка на серве и плечо кабанчика одинаковы. В том случае углы отклонения качалки и управляющей плоскости (закрылок) одинаковы. Отклонить больше закрылок больше, чем это позволит серва, не получится. Усилие на кабанчике, то что выдаст серва. Второй вариант как у вас, т.е. Качалка 1см, кабанчик 2см. В этом случае отклонение на закрылке ~в два раза меньше , чем на качалке. Точность отклонения увеличивается и усилие. Если вам этого отклонения хватает, то применяйте. Ну а если качалка больше плеча кабанчика, то усилие отклонения падает и точность. При этом люфты на осях становятся более чувствительными. Да и заклинить может. У меня либо равные рычаги, либо на кабанчике немного больше.

peter1234

[QUOTE=Темур;7606078]

Николай_Федорович:

Покупные(во всяком случаете, которые я купил) не позволяют установиться на ось вращения элерона.[/quote
вот и я про это что покупные сквозные не вариант когда элерон из двухслойной потолочке.Нижняя крепежка точно придется в срез под 45*
Как вариант самопал вытянутые как на первой картине.

Ребята! Исходить нужно из простого постулата - кабанчик, особенно на РВ НИКОГДА не должен отлететь в полёте.

За относительно недолгий опыт было:

У немецкого Солиуса приклееные, похоже, каплей термоклея отлетали

На РВ, махнул перед вылетом - опа…

На элеронах, махнул перед вылетом - ОБА, лепота…

У немецкого Кабика, приклеенный, похоже на каплю термоклея в полёте - результат на фото

У потолочного Чирка в воздухе, ну тут явно просто материал устал - на списание, даже фоткать от расстройства не стал, чудо, а не самик…

Тёма! Для инфы. Самопальный киль - два слоя потолочки плюс держалка углепластик квадрат 2 мм на Зефире. Клей - Титан.

ВладимирМ

banggood.com/…/10Pcs-HM-Steering-Wheel-RC-White-KT… на моделях из потолочки использую вот такие . Все рулевые элементы из двойной потолочки , длинны крепёжной части хватает с избытком . Но после того как защелкнул замок , обязательно капаю каплю циакрина , иначе бывало что открывались .

peter1234

Единственно, что не рекомендую для этого узла брать, так это бочонки с прорезными шайбами. Если с гайками всё понятно, фиксатор пластик тоже легко - а эти, не получилось ни разу…

Темур
ВладимирМ:

Все рулевые элементы из двойной потолочки

Подскажите,а вы их как устанавливаете?Вычитал что точка крепления тяги к кабанчику должна быть ровно над осью вращения элерона.
хотя я может зря парюсь и это не критично,вон на прошлой странице цессна #2168 кабанчики явно смешены и ничего

Makey
Темур:

Вычитал что точка крепления тяги к кабанчику должна быть ровно над осью вращения элерона.

Это условие крайне желательно, для того, чтобы угол отклонения был одинаков в обе стороны. Но поскольку рассматриваемая здесь Цесна не требует точного соблюдения симметрии отклонения, то можно немного отступить от этого правила, и приберечь его для последующих пилотажек.

HardRock

Зря паришься, но с другой стороны, чем дальше крепление тяги от перпендикуляра к нулевому положению элерона через его ось вращения, тем больше будет нелинейность управления, причем в одну сторону будет замедление к концу хода сервы, а в другую - ускорение.
На условном пенолёте начинающий пилот врятли почувствует, пилотажник бывалый - наверно да, заметит что что-то не так.

Темур

спасибо всем.Хочется учесть все сушественные нюансы,и если будет морковка что бы винить только свои корявки)))

Shurik-1960

Темур.Лучше в самом начале приучить себя к аккуратности при изготовлении самолета . Я с самой первой модели делаю кабанчики по следующему правилу : 1. ось соединения кабанчика с тягой лежит строго на линии разъема рулевых поверхностей 2. Высота кабанчика (от дырочки под тягу) до поверхности рулеевой не более плеча качалки.Когда надо передать большее усилие с качалки- высота кабанчика меньше (принцип рычага).

peter1234

Саша! А можно ещё проще? Нижняя дырка на качалке сервы - минимум. Нижняя дырка на кабанчике - максимум…

Николай_Федорович
Shurik-1960:

Когда надо передать большее усилие с качалки- высота кабанчика меньше (принцип рычага).

Вероятно вы имели ввиду не усилие, а угол отклонения рулевой пов-ти.

ВладимирМ
peter1234:

так это бочонки с прорезными шайбами.

Если эти имеете ввиду , то мне как раз больше нравятся с прорезными фиксаторами . хотя использую и с гайками . Но ставлю всегда на качалки , мне так удобнее

peter1234
ВладимирМ:

Если эти имеете ввиду , то мне как раз больше нравятся с прорезными фиксаторами . хотя использую и с гайками . Но ставлю всегда на качалки , мне так удобнее

Ноу-хау установки шайбы поделиться не сложно?

ВладимирМ

А ноу-хау ни какого нет . Рассверливаю качалку диаметром 2мм , вставляю ножку , одеваю шайбу , потом защелкиваю стопорную шайбу. Конечно защелкивается всегда трудно , так как всё мелкое . Но последнее время поступаю очень просто - крепко беру стопорную шайбочку маленькими пассатижами и отвёрткой разжимаю прорезь . Потом одеваю шайбу на место и этими же пассатижами сжимаю следя чтоб она попала в канавку . Еще ни разу назад не слетала . А если использую с гайкой , то потом на оставшуюся часть резьбы каплю клея .

stud
ВладимирМ:

на оставшуюся часть резьбы каплю клея

Лучше ни клея, ни клеем не капать. Достаточно нанести анаэробный фиксатор резьбы.

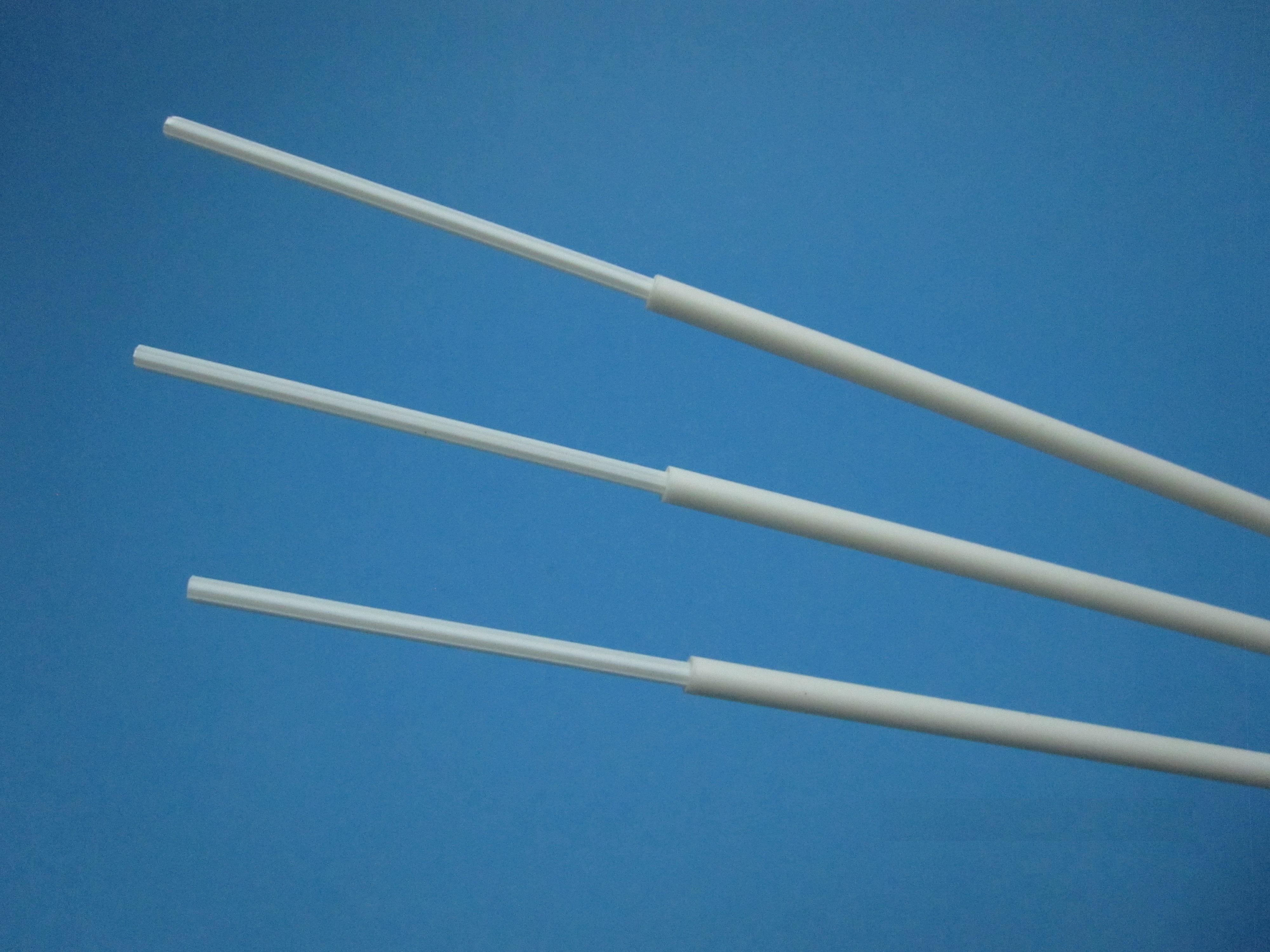

Николай Фёдорович, Ваши боудены я бы заменил. Зачем применили трубку с таким большим диаметром? Что б тяги болтались? Зачем поставили два коротких огрызка? Вы же были конструктором. Я бы, применил боудены с профилем в виде звёздочки.
И ещё, пластиковые вилки не надёжны. Металл лучше! Например.

Николай_Федорович
stud:

Зачем применили трубку с таким большим диаметром? Что б тяги болтались?

Сергей, я исходил из того что, тяга в поперечном направлении все таки смещается от одного борта трубы до противоположного.Если поставить меньше диаметр трубки, трение увеличится. А такая свобода не мешает. Даже если тяга выпучится на 1,5-2 мм в сторону, физическая длина ее практически не изменится.

А что такое боудены в виде звездочки? Несомненно металл лучше. Надеюсь в спокойном полете в горизонте нагрузки на рулях будут не велики и пластмасса будет достаточна. Хотя есть опасения во время морозов. Посмотрел ссылку, там все такое монументальное. Такое в пилотажках бензиновых порядка 3-5 кг наверное применяется. У меня предполагаемый полетный вес с полным фаршем 1,7 кг при размахе 1,8м.

ВладимирМ
stud:

фиксатор резьбы.

Да можно и фиксатором конечно , есть у меня и синий и красный . Забыл про них совсем , клей то всегда под рукой .

stud
Николай_Федорович:

тяга в поперечном направлении все таки смещается

Всё верно! Только нужно поставить не два огрызка, а один отрезок. Кончик которого немного выступает из фюза.

Николай_Федорович:

Если поставить меньше

Лучше меньше, да лучше. Где -то я уже ето слышал. ) Потому и посоветовал применить звёздочку.

Николай_Федорович:

Посмотрел ссылку, там все такое монументальное

Посмотрел на Ваш текст, взвесил металлическую вилку. Вес 0,7г. Пожал плечами.

Николай_Федорович:

У меня предполагаемый полетный вес

У меня вес может меняться. После обеда он больше. )
Взлётный вес бальзового самолётика с двумя камерами и с 41АП планируется примерно 2300г. Размах крыльев 1800мм.

Николай_Федорович
stud:

Посмотрел на Ваш текст, взвесил металлическую вилку. Вес 0,7г. Пожал плечами.

Я имел ввиду прочностные характеристики и нагрузки на рулевые пов-ти. Пластик одним, метал другим.

stud
Николай_Федорович:

Пластик одним, метал другим

А я имел ввиду надёжность. Пластик, это общее название пластических масс. Я не применяю китайские кабанчики и вилки из непонятной пластмассы. Стальная вилка или кабанчик изготовленный из стеклопластика, надёжней.
