Нормально будут такие рации. Самое то.
Здравствуйте!
Crius AIOP (рцтаймеровский) после установки MegapereteNG не хочет калиброваться ACC в Missionplaner. Пробовал раз десять.
Сегодня попался другой AIOP калибровка прошла с первого раза.
Может кто сталкивался? Есть смысл дальше тратить время на калибровку?
Привет. Аналогично не проходили калибровки оказались дохлыми аксель и компас. Отрезал дороги на них и подкинул внешние работает теперь мозг на ура.
И попробуй откинь микруху юсб интерфейса
Привет всем! Пришёл crius v2 с бангуда, я его подсоединяю по
Usb и прошиваю флеш тулсом последней прошивкой мегапиратом, он дружественно моргает светодиодов “а” и Rx Tx, прошивка заливается, проверяется и выдаёт все ок!, запускаются миссион планер выставляют com порт нажимаю конектится после чего происходит загрузка данных с платы, но через несколько секунд безнадёжно зависает! Подсоединял приёмник пробовал армить движки, плата не реагирует. Как проверить встала прошивка или нет?
Привет. Попробуй залить предпоследнию, после выполни стирание памяти через терминал, потом пройди калибровки или отключи предстартовую проверку и понаблюдай за железкой как она отрабатывать будет.
Добрый день. Имеется (ну как имеется, сегодня трекнулся в почте россии) AIOP v2. Так как регули куплены без BECa, куплен вот такой UBEC. Вопрос, нужен ли какой нибудь фильтр между контроллером и БЕС? Если верить слухам, то AIOP чувствительны к питания (вольтажу? помехам?), а импульсный BEC как раз подрабатывает генератором помех на полставки. И киньте в меня пожалуйста ссылкой на схемы, кто нибудь же делал такие фильтры. Деталей с материнок маленький такой, очень скромный эверест.😃 От бека планируется питать мозг, одну-две сервы и фпв приблуды, плюс умеренную светодиодную индикацию. До конца в ньюансах, что куда подключать, еще не разобрался, местами могу нести ахинею, просьба кинутые тапки развернуто обосновывать.
Привет. У меня AIOP v2. и стоит два бека один на мозг, второй на все оборудование для исключения резких провалов. Делай как все. Повесь колечки ферритовые на провода и на вход мозгу кондер электролит тыщ на 10-30мкФ.
Охохоо… прошивать регули. Это еще не пробовал. На них есть наклейка simonK 30A. Чем же и как это делается? Дайте ссылочку где почитать.
А также, если можно, поподробнее как “изменить частоту в контроллере по работе с регулями”.
вот по поиску нашлось
rcopen.com/forum/f20/topic41138
rcopen.com/forum/f4/topic8701
rcopen.com/forum/f123/topic260776
rcopen.com/forum/f123/topic232641/4152
rcopen.com/forum/f123/topic232641/3357
Странно … неужели никто не даст совет. Не думаю, что такого как у меня больше не бывало. Как я вижу ситуацию:
Стик газа при калибровке работает на всем диапазоне, значит потенциометр исправен, так? Возможно настройки аппы нужны - все, что я нашел это кривая газа. Она выставлена прямой линией из угла в угол. При движении стика его индикатор проходит через весь график снизу доверху. Как я понимаю, это значит газ настроен от нуля до ста процентов. Так где же ещё посмотреть?
Может кто по скайпу спасёт ситуацию? Эх нелегко методом тыка к цели идти…
Правда не спец, но все у вас правильно работает. При калибровки регулей сигнал напрямую проходит с приемника на регули вроде как то так. Следовательно с аппой и каналом все нормально. Проверь как меняется ползунок в планере и каковы его значения. Видимо твои регули нужно перепрошить, если не шил их или изменить частоту в контроллере по работе с регулями.
Воронежская область, и тут с мастерами не очень))) сам когда то в юности паял всяко разно, вот теперь инет замучал на предмет ремонта этих регулей, но ни схемы ни мануалов не нашел, да и с микроконтроллерами не работал я никогда, думал может кто подскажет наиболее ломучие места в них, у меня и краш то был аховый, коптер стоя на земле перевернулся и вот результат…
Насчет схемы не подскажу, не приходилось пока сталкиваться, но все по одной схеме построены. Если дыма совсем не было и горелым не пахнет, то я бы с пропайки всего регуля начал и поиска на плате микротрещин. Мастера по мастерским спросите или вот на сайтах по городу поищите. Вот пара remont-aud.net, monitor.net.ru
Выходит их не ремонтируют впринципе?
Привет. Так просто нужен мастер-любитель в твоем городе, который знает, как чинить подобные штуки и искать микротрещины. Откуда будете?
С этим ты опоздал года на 3.
Штатно есть такая фича copter.ardupilot.com/wiki/common-relay/
Либо дописать в исходниках docs.megapirateng.com/documentation/tipsntricks
Спасибо. Интересная тема.
Ребята у кого есть координаты для связи с Alex_from_Israel вне форума
Alex Shaldybi есть пару вопросов к нему. Всем спасибо.
Всем привет. Ребята у кого остался в архивах 16-канальный секвенсор на 8 программ от сера Syberian (Олег Донцов). Можно ссылочку. Всем спасибо.
День добрый. Есть информация к размышлению у AIOP три вида практически свободных портов в кол-ве 19 шт. Минус 3 порта на датчик тока, напряжения, пищалку. Остается 17 шт. из них часть занята в штатной индикации, но это не принципиально. Кто и каким образом смог задействовать оставшиеся порты? Может, есть спецы, кто научился с аппаратуры управлять разными вкусностями (допами). Спасибо.
Схема распиновки Arduino Mega
Портам A0…A7 на AIOP соответствуют пины Analog0…7 на Arduino Mega. Они же заведены на порты F0…F7 Атмеги и выводы с 90 по 97.
Прозвонил для надёжности. Так и есть.
Спасибо всем. Все верно Алексей. Спасибо за труд. Вывод:
Пины Analog0…7 они же порты F0…F7 и выводы МК с 90 по 97;
Пины PG1…PG5 (40, 39, -, -, 4) они же порты PG1…PG5 и выводы МК с 52, 70, 28, 29, 1;
Пины 32-37 они же порты C5…C0 и выводы МК с 58 по 53.
Схема принципиалка максимально приблеженная к криусу ардупилот 2,5 apmcopter.ru/downloads
Отличная распиновка меги www.pighixxx.com/test/portfolio_tags/atmega2560/
Даташит на ATMega2560.
Осмелюсь повториться - вопрос автора был: “на какие ноги ATMega распаяны выходы A0-A7 на полётном контроллере AIOP”.
Спасибо Евгений за поддержу. Вопрос действительно на какие ноги ATMega 2560 распаяны выходы A0-A7 на полётном контроллере AIOP.
А Артему видимо хочется набрать больше кол-во сообщений, отдаленно попадая в тему. Если есть ответ по существу вопроса всегда рады выслушать, а так зачем тему раздувать!
Вроде не проблема прозвонить?
Если надо - завтра могу прозвонить сам и отписать.
Уже пару лет плата всеми используется, а получается информации нет. Прозвоните сравним результаты. Пойду снимать железяку.
День добрый всем. Ребята подскажите кто видел или может у кого есть схема расключения портов и ног меги для платы AIOP v1 и AIOP v2. В частности интересуют порты А0-А7 на какие ноги меги запаяны. Есть те кто вник в тему с LED на мегапирате? Всем добра.
День добрый всем. Ребята подскажите кто видел или может у кого есть схема расключения портов и ног меги для платы AIOP v1 и AIOP v2. В частности интересуют порты А0-А7 на какие ноги меги запаяны. Есть те кто вник в тему с LED на мегапирате? Всем добра.
Прошу помощи, ибо в квадрокоптерах только начал разбираться.
Построил раму и всей к ней необходимое
Приобрел плату и прошил MahoWii. Всё хорошо, в MultiWiiConf всё показывает и откалибровал. Но моторы я так и не смог заставить крутиться. Хотя кручу-верчу всё на пульте, в программе каналы скачут адекватно этому. То есть пульт точно исправен и сигнал точно идёт.
Может я подсоединил как-то не так каналы на приёмники конечно. Очень прошу помощь, я уже всю голову сломал что не так.
Привет. Тут нет гадалок. Марку контроллера в студию. Проверь регули прямым подключением к пульту. По всем контроллерами полно подробной информации. Чудес не бывает.
Камрадс! Подключаю Crius AIOP v2 к компу, дрова установлены, на плате мыргают свтодиоды, а в оборудовании видит только USB serial port. Куда копнуть, чтобы мозг нормально подружился с компом?
Привет. Если видит только USB значит дрова не все поставились или попробуй версию сменить. Должно видеться как составное устройство с COM портом.
Вот залил yadi.sk/i/VPVClKOkawNRV мануал на CRIUS ALL IN ONE PRO v2.0. . Проверти, работает ссылка и открывается файл?
Если нужно могу и оригинал кинуть.
Ссылка работает. Спасибо.
Так горизонт в гуи встает ровно? Если да-то калибровка случилась.
Да горизонт ровно, а вот с наклонами беда не хочет на 90 градусов наклоняться.
Всем привет. Есть ALL IN ONE PRO Flight Controller v2.0 с прошивкой от Маховика. Вопрос как проверить откалибровались ли датчики после запуска калибровки, а то что то происходит, но все остается за занавесом. Спасибо.
Версия планнера какая ?
И почему штатным методом не калибруешь ?
Привет. Я тебе на мыло кинул картинки. МП 1.3.5. Пробовал и 1.2.47 толку нет. Так пишет что не проходит, а вот почему видно в терменалке.
Ребята нужна помощь. Так и не решил проблему с калибровкой акселерометра в прошивке 3.0.1-R4. Терминалка выдает сообщения при калибровки через нее по команде setup accel: Initialising gyros. MPU6000: Unable to get semaphore. Залил 2.8 R3 прошел все калибровки на раз. Может будут у кого соображения? Может есть вариант прошивку подправить? Спасибо.
Ребят. Хочу прикупить блютус для этой платки. Отдельно бек покупать надо или достаточно питатова от регуля?
Формирую посылку, заранее решил спросить что прикупить заодно. И если бек, то какой?
У меня регули со встроенными БЭК греются при минимальной нагрузки, решил использовать внешний со встроенными датчиками тока и напряжения.
Ребята нужна помощь. Кто специалист по калибровки акселерометров прошивка версии 3.0.1 не могу пройти. Подскажите где то упускаю, а что и где не могу понять. Уже мозг кипит. Именно тип рамы Х где задавать? Есть вот такие настройки
#define FRAME_CONFIG TRI_FRAME
/*
* options:
* QUAD_FRAME
* TRI_FRAME
* HEXA_FRAME
* Y6_FRAME
* OCTA_FRAME
* OCTA_QUAD_FRAME
* HELI_FRAME
*/
Спасибо.
День добрый всем. Ребята кто разгадал как работают COPTER_LEDS в MegaPirateNG_2.8_R3? Что к чему? Может у кого есть ссылка на подробный материал. Вижу что есть два варианта работы, попробовал запустить новый вариант, светики реагируют только на арминг и дезарминг, переключать режимы не хотят. Вижу что много нюансов, видио что то упустил. Кто в теме давайте обсудим в личке. Спасибо всем.
Ребята ну где все 4 дня бьюсь с подсветкой не могу разгадать загадку. Ну хоть пните в нужном направлении. Спасибо.
День добрый всем. Ребята кто разгадал как работают COPTER_LEDS в MegaPirateNG_2.8_R3? Что к чему? Может у кого есть ссылка на подробный материал. Вижу что есть два варианта работы, попробовал запустить новый вариант, светики реагируют только на арминг и дезарминг, переключать режимы не хотят. Вижу что много нюансов, видио что то упустил. Кто в теме давайте обсудим в личке. Спасибо всем.
День добрый. Ребята подскажите где лучше заказать аккум на 8000mAh 3S1P 30C-40C?
День добрый всем. Ребята подскажите хочу внести изменения в прошивку в части подключить сонар, светодиоды и пищалку, после перепрошивки калибровка датчиков обязательна или она в памяти сохраниться? Спасибо.
у меня даже один приемник FRSKY подключенный к Criusu был виновником скачков напряжения 0.3-0.4В при питании через диод. В итоге запитал через +5В ТХ (рядом с 8 пином приемника.)
А всю переферию запитал напрямую от бека. Скачки теперь не более 0.1В.
Правильно сказал. Питать контроллер и только его нужно от качественного БЭКа это залог надежной работы. А все периферию от другого. Один момент все нужно проверить на тепературу и при ощутимом нагреве выкидывать нахрен и искать новый БЭК. Качественное питание залог нормального полета и целости квадра.
который версия 2.0
Уважуха тебе!!! Поставил apmplanner 2.0 уже как 20 минут отработал с ВТ чисто средствами WIN 7. Правда пришлось снести соникса чтоб не мешал.
Пожалуйста еще раз прошу помощи. Контроллер AIOP-2 с Rctimer. Получил Bluetooth Module Programmer www.hobbyking.com/hobbyking/…/uh_viewItem.asp?idPr…
Подключил к контроллеру на разъем S0/FTDI. GND к GND, VCC к 5v(через одну ногу от GND), RXD к TX0, TXD к RX0.
Подключаю к компьютеру через USB. Контроллер загружается, на USB модуле моргает красный светодиод. Включаю Mission Planner, жму кнопку Connect, но соединения не происходит. Пишет “Getting Params…(sysid 1 compid 1)”. Отключаю модуль, все нормально соединяется.
Включил на смартфоне BT, он его видит и соединяется, запрашивает пароль, ввожу 1234 и все нормально.
Почему, Mission Planner не соединяется?
Привет. Тебе сюда rcopen.com/forum/f123/topic261502/243 все уже разжевали и ставь apmplanner 2.0.
Фокус в том, что с вторым планнером все работает без голубой соли и танцев с бубнами.
Привет поясни насчет второго планера?
прошивка какая? Если выше 3.0 поставьте галочку
нет прошивка MegaPirateNG_2.8_R3. Надпись под кнопкой не совсем информативна.
Всем день добрый. Ребята подскажите что мне делать вот с этим files.mail.ru/DC3C3377881A4A0EA1720B1363C2EB09
Пытаюсь сделать калибровку акселя и упираюсь в такой экран после нажатия кнопки калибровки. Спасибо.
Всем привет кто почитывает эти строки. ВТ не работал и именно с МП, прошивка Мегапирата, контрол AIOP V2. После танцев с бубном понял, что виновата служба ВТ. При обращении МП к компортам служба отваливается и исчезает на совсем, соответственно не пашит связь через порт. Установил BlueSoleil открыл через него компорт и ура связь наладилась. У кого есть вопросы пишите в личку постараюсь помочь.
День добрый. Ребята выручайте третий день бьюсь с Bluetooth модулем HC-05 и AIOP 2.0 у кого есть опыт поделитесь знаниями. Интересует настройка портов в планере и на самом компе. Спасибо.
Можно и внешним адаптером FTDI.
Есть минимум три способа решения проблемы. Место живое, вырвано аккуратно вернуть обратно разъем, залить термоклеем, силиконом и припаять проводки лучше под лупой. Можно просто припаять любой удобный разъем на проводках и залить термоклеем, силиконом и закрепить в любом удобном месте. Там главное переходное не забыть запаять или напрямую на светодиоды RX, TX перемычку кинуть. В инете есть куча фоток. Ну и конечно прикрутить синезуб и не париться. Вот скажите у всех отваливается разъем так как уж больно круто цепляется зубцами трудно их сточить напильником и пользуйся на здоровье провод то не выпадет когда аппарат прикручен к ПК и лежит ровнехонько на столе!!! Удачи. Будут вопросы пишите в личку.
Ребята ткните в картинку или выдержку как подключить приемник OrangeRx Futaba FASST к Crius All in one v2, аппа Futaba T14FG. И на пульте какой режим выставлять, от чего зависит 7 кан, MULT, MULT2. Всем спасибо.

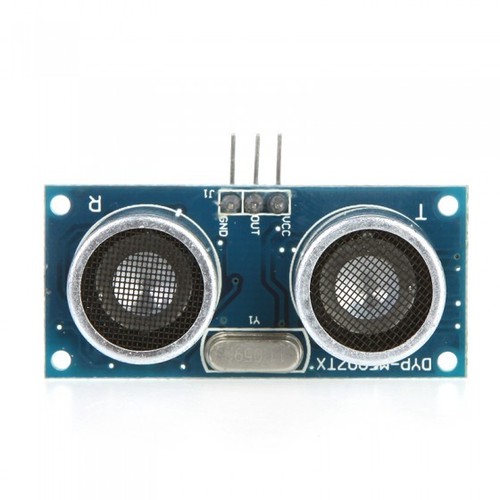

На форуме проскакивали ссылки на сонар dyp-me007. На ebay я нашел модель dyp-me007tx (www.ebay.com/itm/…/171101453583)
у него есть выходы Gnd/Out/VCC. Возможно ли подключить подключить его к плате. Если я правильно понял, то OUT это echo®?
Вот тут есть статья duromer.livejournal.com/45249.html о том как подключить трех контактный сонар. Удачи.
