Пишем ФАК по настройке Turnigy 9ch и ее клонов.

George164

Где купить.
В Москве в магазине на водном стадионе.
В интернет-магазине. Доставка в Москву 3-4 недели.

Как включить.
Включаете, если видите сообщение SWITCH ERROR!, перключаете все тумблеры от себя.

Как посмотреть версию прошивки
.
Нажимаем кнопки тримов: правую нижнюю влево, левую верхнюю вверх, и включаем передатчик.
Будут иероглифы COOL и V.14. Вот это V и есть номер версии.

Как откалибровать стики и проверить тумблеры.
rcopen.com/forum/f4/topic139588/1540

Как подключить шнурок симулятора.
Вынимаем высокочастотный модуль.
Подключаем USB шнур симулятора с разъемом 3.5мм в тренерский разъем.
Все должно работать. Для того, чтобы не требовалось вынимать передающий блок, впаиваем резистор 5ком в нужное место внутри аппарата.

Как настроить флапероны на 3-х поз.перключатель

rcopen.com/forum/f4/topic207274/1847
После настройки триммируем 6 канал.

Как настроить флапероны на крутилку
Аналогично предыдущему пункту настраиваем флапероны, затем в AUX-CH вешаем нужную крутилку на 6 канал.

George164

Можно ли установит в аппарат Li-Po аккумуляторы.
Можно и нужно. Но надо учитывать две (по крайней мере) проблемы.

  • переохлаждение на морозе.
  • переразряд без индикации.

Как использовать 3-х позиционный переключатель.
В миксах этот переключатель видится как NOR, ID1, ID2.

George164

Как гулять по столбцам в меню.
Например, надо настроить E.Point или Flaperon. Up и DN позволяют перемещаться по строкам.
Выбираете нужную строку и двигаете соответствующий стик так, чтобы выделилось число в строке, которое надо изменить. Держите его выделенным и в это время изменяете значение кнопками + и -.

Куда впаять резистор для подключения шнура-симулятора.
rcopen.com/files/4c1fa6f39970730077beb68b

Как проверить аппаратуру на дальность.
Отключаете на самолете мотор от регулятора и, если хотите для удобства переноски, отключаете от приемника сервы элеронов и руля высоты, оставив только руль направления. Переходите в меню на экран Display и нажимаете +.
Сабж переходит в режим плавного изменения всех каналов от -120% до +120%. Берете сам за тушку и отходите на разумное расстояние от передатчика, наблюдая за движением руля высоты. Если появились дерганья, меняете высокочастотный блок или приемник. Для определения разумного расстояния включаете мыслительный процесс.

George164

Как сбросить таймер без выключения аппарата.
Нажать на пару секунд кнопку Exit.

Yaguar

Установка Corona 2.4Ghz DIY Module & RX (DSSS) в Turnigy 9ch и им подобным
ТУТ

George164

Как забиндить (подключить) приемник к передатчику.
Сабжевый комплект.
Устанавливаете перемычку на вход BIND (BAT-BIND), подаете питание на приемник.
Нажимаете и держите кнопку на высокочастотном блоке и в это время включаете передатчик.
Если на приемнике зажегся и непрерывно горит светодиод, процесс завершен.
Снимаете питание с приемника и вынимаете перемычку. Выключаете передатчик.
Если модули исправны, то при следующем включении все должно работать.
На сабжевых приемниках: на 6-канальном BAT и BIND объединены, на 8-канальных они разделены.
Первым с верхнего края идет BIND, за ним BAT.
Крайний правый или нижний вывод - земля, средний -питание +5в, левый или верхний - управление.
Питание на приемник обычно подается с регулятора через разъем 3 канала.

George164

Очень прошу не писать в эту тему ничего, кроме инструкций. Иначе будет очередной гадешник на 62 страницы.
Весь треп там, а сюда только сухой осадок. Или мне в личку, а я скомпоную вопросы по мере накопления.
Форум, к сожалению, устроен так, что редактирование через час уже невозможно. Пусть здесь будет пара страниц, но с самым необходимым, о чем спрашивают 99% новичков. Очень хочется подробный рассказ как использовать сабж в качестве мастер-тренера, но опять таки без обсуждения, только проверенная инструкция.

11 days later
George164

Какие максимальные размеры аккумулятора, который можно вставить в батарейный отсек.
 Размер батарейного отсека110х30х30 .
Любой липо или металл-гидрид аккумулятор, который специально спроектирован для передатчика, т.е. длительный небольшой разряд, должен подойти.
Например:
Rhino 2620mAh 3S 11.1v Low-Discharge Transmitter Lipoly Pack
ZIPPY Flightmax 2500mAh Transmitter Pack.
www.avionix.ru/catalog/detail.php?view_shop=&SECTI…
rc-fans88.com/details.asp?prodid=2154
Блок батареек или аккумуляторов 2А имеет размеры 110х30х30. Но у липо-ака, чтобы его не вынимать для подзарядки будет всего 3 разъема с проводами, которые тоже надо разместить под крышкой. Обычно получается.

George164

Можно ли программно отключить пищалку?
Программно нельзя.
Можно приглушить, наклеив на нее что-нибудь мягкое или установить дополнительный тумблер.

George164

Как припаять провода для перепрошивки.
Всего шесть проводов. В моем аппарате под все шесть проводов есть круглые площадки для паяния.
Но это не у всех. Иногда приходится подпаивать провод к чип резистору.
Программатор любой. Разъем - в зависимости от программатора. Я вывел провода в батарейный отсек, пропилив плоское отверстие в корпусе, чтобы можно было снимать и убирать нижнюю половинку корпуса.
Чтобы не оторвать площадки на плате, провода лучше сразу закрепить.
Надо сразу понимать, что одной перепрошивкой дело не закончится и это занятие превратится в самостоятельное увлечение. Поэтому лучше десять раз подумать нужно ли оно вам.

Aleksey_Gorelikov
George164:

Как припаять провода для перепрошивки.

Ну вот, почти мой вариант. Отличие: Надо взять обратную часть от вашего разъема. У меня - 5штырьковый разъем, такой же как на рулевых машинках, но 5 контактов. Провода припаяны, как и у вас, а вот сам разъем - вклеен циакрином в пропил в корпусе “заподлицо”. Оптимальное расположение на мой взгляд - правая “ножка”, если смотреть на откытый корпус аппы (аппа перевернута). Достаточно сделать пропил ножевкой да чуть расширить его надфилем. Капнуть ЦА и вставить. Ничего не торчит, ничего не мешается, при желании заднюю крыжку можно снять и отстегнуть идущую к ней косичку проводов. Плата тоже без проблем снимается. Фотку делать лень, надеюсь идею вы поняли.

leprud

Эх, красота! Но легко неправильно воткнуть… Или там есть ключ и я его не заметил?
(впрочем, в классическом 3*2 или 5*2 тоже нету ключа…)

Aleksey_Gorelikov

Роль ключа выполняет стрелочка, нарисованная маркером 😃 На самом деле, если неправильно воткнуть - ничего не происходит. 😃 Просто не работает и все.

leprud

(у меня просто с переполюсовками неприятные отношения…)

George164

Еще раз вынужден попросить реплики типа “Эх, красота” здесь не оставлять. Здесь только готовые решения или ссылки. Чисто там где не мусорят. 😃
Такое решение для размещения разъема имеет много аргументов против, но не здесь.
Пожалейте читающих. Потом же сами начнете камни бросать, что 40 страниц “Краткого ФАКа…” осилить не могут.
В основной теме уже две недели нет вопросов про “Свитч еррор”. Давайте там обсудим.

10 days later
George164

Очередной вариант разъема для программатора.

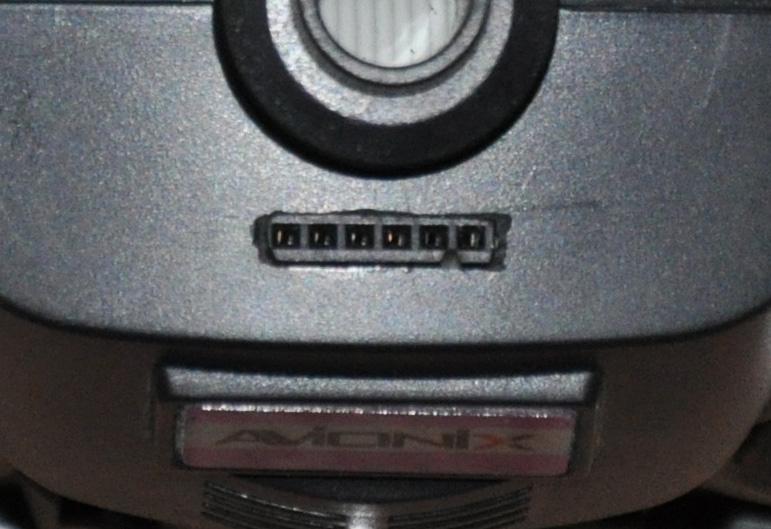

Фото разъема из шлейфа.

Берется разъем 2х6, 2х8 или больше, оставляется нужное количество дырок, вокруг стачивается на глубину 3мм. Ненужные разъемы убираются. Очень удобно. Передатчик лежит на столе мордой вверх, провода программатора уходят вперед, статикой достать трудно.

14 days later
George164

Как повесить двойные расходы на один тумблер.
Двойные расходы сидят на трех тумблерах. На каждом тумблере средний вывод это земля. Его не трогаем. Отпаиваем крайние провода от тумблеров, которые освобождаем, и припаиваем их к тумблеру, на который вешаем все двойные расходы. После этого этот тумблер будет переключать все ДР одновременно. Для моды 2 удобнее использовать один из тумблеров слева.

15 days later
Alexm12

Сброс аппаратуры в заводские настройки.
(на стандартной прошивке)
удерживая exit включаете аппаратуру

27 days later
ГрушаМопед

Alexm12:

rudd d/r, ele d/r, aile d/r - переключатели двойных расходов для, соответственно, 1, 2 и 4 каналов.(непереназначаемые)
hov pit, pit trim, hov thr - пропорциональные органы управления.
thro cut, gear - дискретные органы управления.
f.mod - переключатель полетных режимов.
trn - переключатель тренер-ученик (нефиксируемый).

Мб кому-нибудь пригодится 😃
