FPV радиоуправляемый планер Volantex 759-3 Phoenix 2400 KIT
а можно подробнее как микшировать с элеронами у меня таранис опентх
Ну, вообще-то, это другая модель и в другой размерности. Вы ещё эту тему приведите как пример моего индивидуализма…
Обязательно. Вы уважаемый не заметили раздел “планера”.
Дисциплина на сайте хромает. Типа “куда хочу туда пишу”.
Микшируете их с элеронами. Включение микшера - на тумблер.
И будет бочку выполнять гораздо быстрее и чище…
А бочку то зачем, на планере?
Может и “силовую бочку” можете исполнить.
Очень хочется видео посмотреть этого “бочкования”.
Правда и меня чертик дергал. Мертвые петли исполнять. Правда это был Cularis.
А бочку то зачем, на планере?
Про пилотажные планера вы в курсе?
Странно что люди не знают проо пилотажность планеров
как микшировать с элеронами у меня таранис опентх
У меня другая аппаратура - не подскажу.
Но вроде бы у вашей много микшеров доступно.
но толи крыло уже, толи форма фьюза такая
Николай. Толщина крыла и форма фюзеляжа тут ни при чём. Достаточно вспомнить курс школьной физики, а ещё лучше прочитать книжку по аэродинамике и посмотреть на законцовки крыльев. У ASW 28 они почти вертикальные, соответственно вектор силы бокового ветра лежит почти вдоль крыла имея незначительный наклон вверх. У моего планера законцовки крыльев загнуты вверх градусов на 35-40, соответственно и вектор силы смотрит сильно вверх. Соответственно вращающий момент от бокового ветра у моего планера выше чем у ASW 28. Вот почему его и колбасит сильнее при порывах ветра. При этом в спокойную погоду мой планер будет требовать меньшей коррекции по углу, поскольку такая форма крыла обладает эффектом самовыравнивания. ИМХО.
Вы уважаемый не заметили раздел “планера”
Теперь, Олег, разберёмся с вами. Конечно, шпильку воткнуть, это весьма интересно, но теперь моя очередь. Надеюсь, вы человек разумный и не станете на меня обижаться. Я не знаю, как у вас обстоят дела с авиамоделизмом, но вот логика у вас явно хромает. Иначе сложно понять ваше обвинение в незнании мной раздела форума о планерах, на который я, как раз и ссылался, упомянув ASW 28. Теперь объясняю, почему я создал тему в разделе для новичков. Всё очень просто. Я не считаю себя спецом в авиамоделизме, тем более с fpv я раньше не сталкивался. Таким образом я в этом деле новичок и, соответственно, моя тема в этом разделе.
как микшировать с элеронами у меня таранис опентх
У меня аппа Frsky Taranis X9D. На своём Эдже я на тумблер ставил включение 2-х положениий закрылков на элеронах. В принципе, через OpenTX Companion это делается несложно
включение 2-х положениий закрылков на элеронах. В принципе, через OpenTX Companion это делается несложно
я хотел подробнее увидеть, ладно разберусь сам, никогда это не делал
Вадим а какую камеру ставить будете?
и приемник? я так понял на большое расстояние хотите улететь
хотел подробнее увидеть
Могу после праздников скинуть бинарник прошивки своей аппы. В программе его можно открыть и посмотреть что там и как.
Камеру буду ставить такую: Caddx Tarsier V2 1200TVL 4K, а приёмник пока оставлю тот, что есть, на 2.4 ГГц. Так что пока дальше пары км летать не смогу, насколько я понимаю…
это курсовая а писалка HD какая будет?
Она сдвоенная. Там и писалка и курсовая. После праздников всё что купил выложу с фотографиями.
Вадим купи L9R приемник
Сейчас у меня пока только X8R приёмник есть. Большое отличие от L9R? На пульт, наверное, тоже другой передатчик ставить надо, более мощный?
И, кстати, почему тогда не этот комплект? И что делать с телеметрией? Только на очки выводить?
И, кстати, почему тогда не этот комплект?
…а почему, тогда уж, не Crossfire?
Crossfire
Насколько я понимаю такой вариант лучше, но тут надо разобраться с совместимостью с моей аппаратурой…
Ну и, наверное, надо будет другие антенны купить, так как на большинстве видео я вижу другие антенны…
родные можно смело кинуть в коробку и пусть валяются - они с линейной поляризацией а в ФПВ обычно все же используется круговая.
для расстояний типа 2 км - хватит пары клеверов.
А аппарат такой у меня был - только 2000.
Продал, потому что не понял.
Ну, правда, я его употреблял не по назначению - у меня на нем стоял 3-х осевой подвес с гоупро и батарейка 4s3p и вес был чуть больше 3кг.
Ему, кстати, пофигу - взлетал с руки легко.
Вылетать 9000mah у меня не получилось ни разу.
А, да - родной мотор сразу в помойку! Даже слова доброго не стоит.
родные можно смело кинуть в коробку и пусть валяются
А есть конкретные рекомендации? Их же куча разных вариантов продаётся, с разным коэффициентом усиления. Желательно, чтобы к моим очкам подошли.
Что скажете про такую антенну?
У меня такой нет, но мапловские обычно работают
Добрый день всем! И с Новым годом!
Теперь о том, что я купил из электроники для планера.
Полётный контроллер Mateksys H743-WING
Вот его характеристики (скопировано с Алиэкспресс):
FC Технические характеристики:
MCU: STM32H743VIT6, 480 МГц, 1 МБ RAM, 2 Мб Flash
IMU: MPU6000 (SPI1) и ICM20602 (SPI4)
Баро: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Черный ящик: слот для карты MicroSD (SDIO)
7x Uarts (1,2,3,4,6,7,8) со встроенным инверсии.
13x PWM выходы (включая “светодиодный” pad)
2x I2C
1x может
6x ADC (VBAT, текущий, RSSI, аналоговый AirSpeed, VB2, CU2)
3x светодиодов для FC статус (синий, красный) и 3,3 V Индикатор (красный)
1x SPI3 прорыв
Двойной Камера входов переключатель
5 В/9 В (12 В) для камеры/VTX выключатель питания
Высокоточный тока
ADC VB2 делитель напряжения: 1K:10K
ADC регулятор скорости воздушного напряжения: 10K:10K
INAV TR/SA VTX контроль: Да
Звуковой сигнал: Да
RSSI: Да
Аналоговый датчик скорости воздуха: Да
Цифровой датчик скорости полета: Да
Статическая мощность 160 мА @ 5 В
FC прошивки:
ArduPilot(ChiBiOS): MATEKH743
INAV: MATEKH743 (скоро будет поддерживаться)
BetaFlight: MATEKH743
PDB:
Диапазон входного напряжения: 9 ~ 36 В (3 ~ 8S LiPo) с защитой телевизоров
2x ESC наколенники
Датчик напряжения батареи: 1:10 (масштаб 1100 В INAV, BATT_VOLT_MULT 11,0 в ArduPilot)
Датчик тока: 132A, 3,3 V ADC (масштаб 250 in INAV, 40 A/V in ArduPilot)
Резистор: 60A непрерывный, 132A взрыв.
BEC 5В выход:
Предназначен для полетного контроллера, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета
Непрерывный ток: 2 А, Макс. 3 А
BEC 9 В/12V Выход:
Предназначен для видеопередатчика, камеры, карданного шарнира и т. Д.
Непрерывный ток: 2 А, Макс. 3 А
12 В вариант с перемычкой
BEC Vx выход:
Предназначен для сервоприводы
Напряжение Регулируемый 5V по умолчанию, 6V или 7,2 V через перемычки
Непрерывный ток: 8 Ампер, Макс. 10 А
BEC 3,3 V выход:
Линейный регулятор
Постоянный ток: 200mA
Физический:
Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм
Размеры: 54x36x13 мм
Вес: 30 г с usb-удлинителем
Комплектность:
1x H743-WING
1x USB/звуковой удлинитель
1x20 см SH-4P GH-4P кабель для CAN-port
1x20 см SH-6P SH-6P кабель для USB удлинитель.
Dupont 2,54 шпильки
Пакетик открывать надо осторожно, потому что вся мелочёвка просто насыпана в пакет, поэтому потерять их легко. Лучше пересыпать их в отдельный пакетик.
но мапловские обычно работают
Если не сложно, то такие упоминания лучше сопровождать ссылкой либо на алик, либо хотя бы фото привести, чтобы иметь представление, о чём речь идёт.

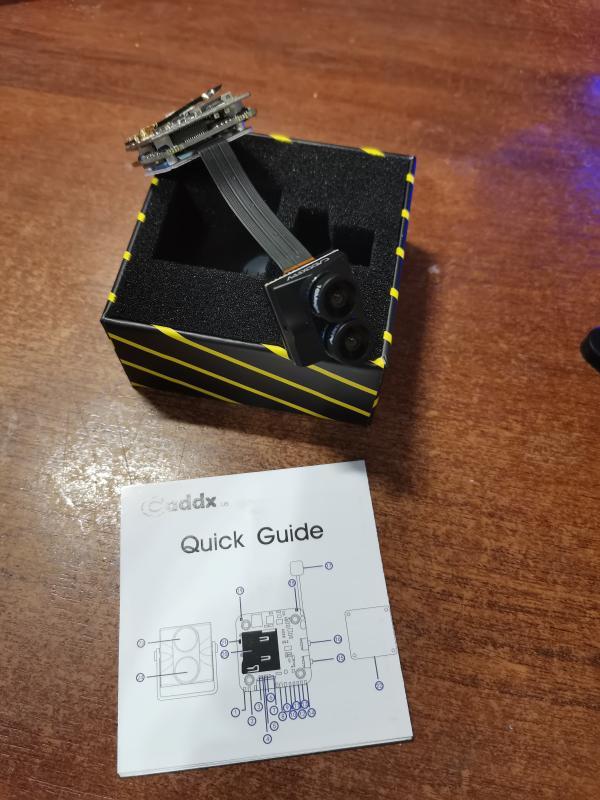

Камеру взял такую: Caddx Tarsier V2 1200TVL 4K
Её краткие характеристики:
Разрешение 1080P HD двойной объектив-4K F2.8 объектив и 1200TVL FPV/объектив-для удовлетворения различных потребностей.
Двойные цифровые микрофоны, которые выводят аудио отдельно в различных режимах камеры.
Поддержка передачи видео через Wi-Fi сигнал, живое изображение может быть получено приложением на смартфоне.
С видеорегистратором, HD записью, поддержкой sd-карты U3.
Поддержка экранного дисплея отдельно
Поддержка настройки параметров через приложение
Поддержка удаленной настройки с помощью контроллера полета
Защита от тряски для стабильной аэрофотосъемки.
Что ещё интересно, так это то, что в комплекте идёт светофильтр ND8 для полётов в солнечную погоду…
Видеопередатчик: Matek 5,8G 40CH 25/200/500 mW
Технические характеристики и особенности:
Входное напряжение: 7 ~ 27 в (2 ~ 6S LiPo)
40 стандартных каналов, A/B/E/F/R Band
Выходная мощность: 25, 200, 500 МВт, переключаемый
BEC выход: 5 В/1 А для камеры или FC
Традиционная кнопка + светодиодный контроль частоты и мощности
Управление BFCMS (BFOSD и LUA Script) через FC UART _ TX
Обновляемое
Мощность Потребляемая мощность: 3,1 Вт Макс. @ 500 мВт
Сопротивление видеовхода: 75 Ом
Аудио частоты поднесущей: 6,5 МГц
RF разъем: U.FL (IPEX)
Формат видео: NTSC/PAL
Вес: 6 г (только Tx, w/o SMA кабель)
Размеры: 36*22*6,5 мм (ширина)/30,5 мм крепление
Посылка включает в себя:
1x5,8G Видео передатчик (MMCX)
1 шт. термоусадочная трубка из ПВХ
1 шт., MMCX-SMA Female, кабель RG178 9 см
GPS приёмник: Mateksys M8Q-CAN
Технические характеристики:
Узел ArduPilot AP_Periph F303 CAN
GPS SAM-M8Q (GPS, ГЛОНАСС, Galileo)
Магнитный компас QMC5883L
Барометр DPS310
UART1, обновление прошивки
UART2, бортовой GPS
UART3, MSP протокол
Может быть, uavcan протокол
I2C, бортовой QMC5883L & DPS310
Разъем I2C JST-GH, внешний датчик скорости воздуха
Светодиодный погрузчик, синий
Быстрая мигание, нет связи между узлом CAN и контроллерами полета
Медленная мигание, связь между узлом CAN и контроллерами полета
GPS PPS светодиодный, зеленый
Мигание (1 Гц), когда GPS фиксируется 3D
Кнопка загрузки
Диапазон входного напряжения: 4 ~ 6 В (5 В pad/pin)
Мощность Потребляемая мощность: 100mA
Рабочая температура: -20 ~ 80 °C
29 мм * 29 мм * 9,7 мм
11,3 г
Датчик воздушной скорости: Mateksys ASPD-4525
Технические характеристики:
Напряжение питания платы: 4 ~ 6 В постоянного тока
Датчик: MS4525
Рабочий ток: 5 мА
Выход: I2C (SCL & SDA)
Диапазон давления: 1 PSI (6,89 кПа)
Максимальное давление: 20 фунтов на квадратный дюйм (137,9 кПа)
Рабочая температура: -40 °C ~ 125 °C
Точность: ± 0.25% пролет
Красный светодиодный индикатор: индикатор питания
JST-GH: 5 В, SCL, SDA, GND
Вес: 3,5 г (сенсорная панель)
Антенна для видепередатчика: Foxeer Pagoda Pro 5,8 GHz 2dBi антенна RHCP
Спецификация:
Несущая частота: 5,8 ГГц
Полоса пропускания: 500 МГц (5,55-6,05 ГГц)
Соответствие: S11 < -20 дБ, VSWR <1,22 (на центральной частоте)
Осевое соотношение: <1,3
Коэффициент усиления: 2dBi
Эффективность излучения: 95%
Поляризация: RHCP
Разъем: SMA/ RPSMA на выбор
Вес: 11,5 г

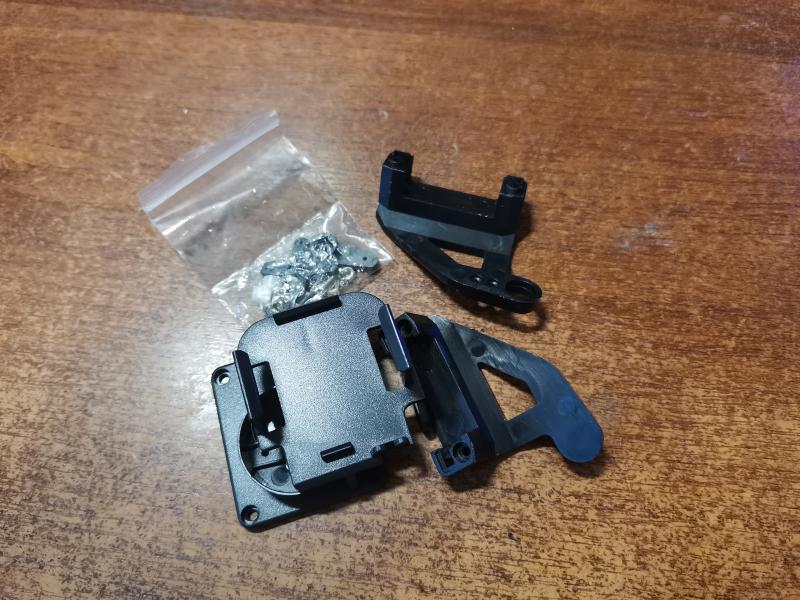

Ну и 3D платформа:
Серв пока нет. Камеру как-то так установить планирую…
Если не сложно, то такие упоминания лучше сопровождать ссылкой либо на алик, либо хотя бы фото привести, чтобы иметь представление, о чём речь идёт.
Речь идет об антенне, ссылку на которую Вы привели)))). Это ее название.
Можно ссылку на камеру, вес какой у нее
по паспорту 18 грамм. ссылка здесь
