DIY электроника для мини и нано дронов.

ARXITEKTOR

Предлагаю в этой теме писать о самодельной электронике для коллекторных и безколлекторных коптеров.
Начать с наболевшей темы легкого полётника для рам квадров на базе
E010, Blade inductrix.

serop72

ну начну тогда!
про телеметрию
нафиг не надо!
более полезно было бы упрощённое осд типа STOSD8 (но насколько я понимаю, всё это реализуется на отдельном чипе)
не очень владею инфой, но при полётах точно не до телеметрии , всё что надо, таймер и напряжение батареи -притом в очках-это удобно

да, если уж строить, то для коллекторника будет достаточно F3 чипа , и MPU 6000 пожалуй лучший вариант
качественные ключи
usb пожалуй стоит оставить-но удобно расположеный (веса сильно не съест-если UART - то тоже на разъёме, паять каждый раз при на настройке не хочется
стабилизаторы 5 вольт не нужны-проще пололу внешний прикрутить если очень надо
микрокомбайны неплохо работают напрямую от батареи-без помех-если есть помехи-говнокомбайны или сопли в сборке-контроллере)
как то так-имхо

ARXITEKTOR

Про телеметрия я не зря у меня на 250 дроне сигнализатор в таранисе по вольтажу очень удобно.
Да и места телеметрия не должна занять она же не отдельным чипом обеспечивается. Да и вдруг искать в траве придёться по рси очень просто это делать

cylllka
ARXITEKTOR:

Да и вдруг искать в траве придёться по рси очень просто это делать

Пока искал, камера сожрала батарею и все потухло… На мелких камера очень быстро высаживает батарею

ARXITEKTOR

Тогда мега идея)) Добавим ключ на камеру управление 8 канал))
Шелкнул когда надо и камера отрубилась.
А так в принципе в основном всё готово.
Осталось чтобы кто-то максимально компактно развел плату.

cylllka
ARXITEKTOR:

Добавим ключ на камеру управление 8 канал)

Ага, актуально для 6 канальных Спектрумов и Флайскаев…

edig

Может на арм дизарм завязать питание камеры? когда моторы остановлены смотреть не на что.

ARXITEKTOR

А как обстоят дела с концепцией сверхлёгкого контроллера ?
Заказывать будем ?

edig

Я бы рад, но что то пока нет готовой концепции.

ARXITEKTOR

Пока примерная концепция
Взято за основу

  1. F3 полетный контроллер;
  2. гира 6050;
  3. приемник FrSky|FlySky|DSM (по выбору);
  4. вес платы 1.5-2 гр максимум;
  5. Телеметрия FrSky напряжение
  6. Можно поставить ключ для отключения камеры при дизарме например.
  7. один свободный UART должен быть распаян, чтобы можно было использовать плату для третьих задач (запись телеметрии, к примеру, GPS (ну, хрен бы, кто-то захочет), отпайка USB разъема.
  8. Качественные ключи;
  9. Нужна линия 5v с хоть какой-то стабилизацией для камер, если влезет.

Если делать для вупов, то крепление бы в идеале получить хоть на 2 винта (лучше на 3), но это не обязательно на самом деле. Можно и на дно корзины присобачить, я думаю. Это обсуждабельно.

edig

Это все конечно хорошо, но кто за это возьмется? я вот честно признаться пытался в этом разобраться, поставил кучу программ для разводки плат и рисовки схем, скачал с десяток проектов полетных контроллеров, пытался разобраться, но увы моих знаний недостаточно что бы понять как все это работает((( Тут готовы контроллер прошить танец с бубном. А это выше моего понимания. Так что нужен энтузиаст который за это возьмется. Или может почитать что посоветует.

ARXITEKTOR
edig:

Это все конечно хорошо, но кто за это возьмется?

Одна из сложных частей это максимально компактное размещение. А это выбор корпуса проца и прочих чипов.
Самый здоровый это F3 чип

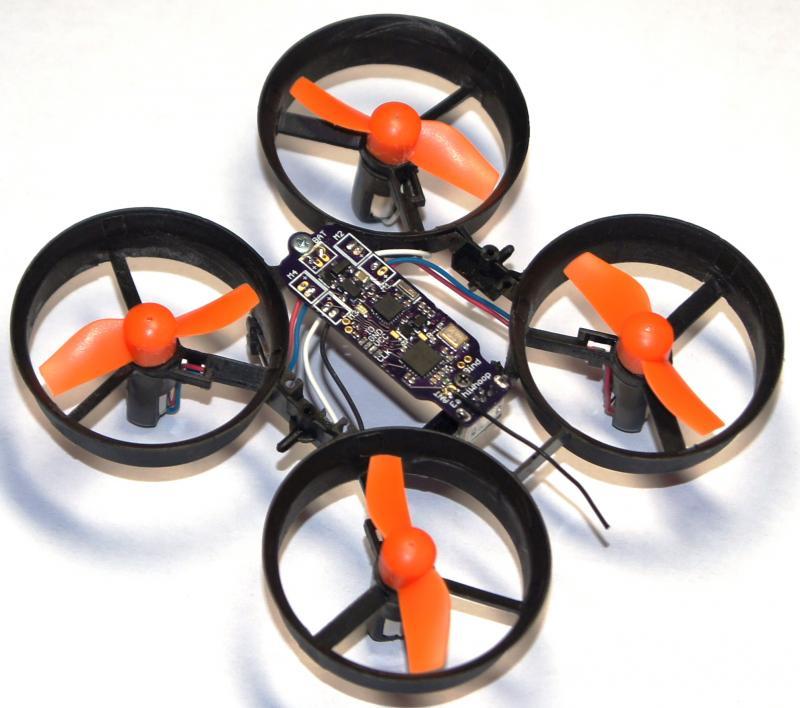

Примерный вид взято с Полетник с приемником flysky под управлением betaflight. Вес - 1,44 г
С форума
Вот сам проект



Платы можно здесь заказать
Самое главное монтаж компонентов.
Еще несколько примеров
Нано полётник на F4 16.87x15.93 мм

Пусть тоже будет в этой теме:
В догонку добавлю сайт с проектом БК микрокварда.
У него свой микро полётник tinyFISH FC
и бк рег 4в1 tinyPEPPER ESC

edig

Все эти варианты хороши, но ни один не отвечает требованиям. Первый всем хорош, и как я понимаю благодаря этому проекту и поднялась вся шумиха, но чип F1. Тупо заменить на F3? не думаю что это сработает. Второй вариант - oshpark.com/shared_projects/Eqp9gJje интересный но там только печатная плата, и нет ни схем ни перечня комплектующих, третий хорош, но бк… Это ж не аппликация, вырезал кусочек тут, кусочек там, тяп ляп склеил и полетело…

zxczxcs
edig:

Первый всем хорош, и как я понимаю благодаря этому проекту и поднялась вся шумиха, но чип F1. Тупо заменить на F3?

Сработает, только надо собрать прошивку с учетом другого процессора. Чем сейчас и занимаюсь. На F3 работает, но лично я разницы не ощущаю. Может кто расскажет про реальную разницу F1 и F3 с betaflight на мелколете?

Еще завел протокол AFHDS A2, так что теперь есть и телеметрия, но плату надо переделывать. В ближайшие пару дней дорисую и буду заказывать.

edig

Удачи Вам Евгений! С нетерпением буду ждать результатов Вашего труда!!!

Ratverg

Кстати, моё мнение, в качестве DIY проекта было бы круто сделать максимально компактный полный “всё в одном” т.е. мозг+приёмник+регули+осд.

SergejK
Ratverg:

Кстати, моё мнение, в качестве DIY проекта было бы круто сделать максимально компактный полный “всё в одном” т.е. мозг+приёмник+регули+осд.

А потом, проделав эту неимоверную работу, выслушивать о том, что “на али есть почти такое же и за дешево” или “да мы и на коленке из копеечной рассыпухи с али такое соберем” 😃 В любом случае спаять такое сами смогут единицы, большинству же подойдет только уже спаяное. В качестве DIY на мой взгляд не очень благодарная затея.

Ratverg
SergejK:

В качестве DIY на мой взгляд не очень благодарная затея.

Мне просто что-то подскапзывает, что такой “всё в одном” ещё не скоро появится. Сейчас мода на “этажи” модульные. А для совсем мелкого - была бы интересна цельная платка.

Насчёт трудоёмкости, дак этож хобби, чем геморойнее - тем веселее 😁 Я вообще в шоке что DIY электроника выходит лучше и интереснее заводской.

SergejK
Ratverg:

Мне просто что-то подскапзывает, что такой “всё в одном” ещё не скоро появится. Сейчас мода на “этажи” модульные. А для совсем мелкого - была бы интересна цельная платка.

Ну вот видите, вы только подтверждаете мои слова. Кто-то карпел, пытался впихнуть невпихуемое - а ему в ответ: “а у вас есть такие, только с перламутровыми пуговицами?” 😃

Впрочем по вашему описанию как минимум одна попытка уже была:

ARXITEKTOR
Ratverg:

Я вообще в шоке что DIY электроника выходит лучше и интереснее заводской.

Просто делают для себя любимого и на энтузиазме а он великая сила в умелых руках.
Ведь заводская для сферического пользователя сферического квадра.

Ratverg:

максимально компактный полный “всё в одном” т.е. мозг+приёмник+регули+осд.

Оно и так почти все в одном кроме осд да и реги коллекторные. )
Даже для мелких квадров удобнее разносить силовую плату и мозг и приёмником.
Иначе получается слишком здоровым и не лезет в оставшееся свободное место )

Saire

А для радиолинков есть варианты с подключением r6dsm? Приобретать еще одну аппу как то не тянет)

zxczxcs:

про реальную разницу F1 и F3 с betaflight на мелколете

К f1 без танцев радиолинк не подключить блин)

ARXITEKTOR

С нетерпением буду ждать результатов Вашего труда!!!

Есть ли новости?
Надеюсь на успех.

ARXITEKTOR

Поискал сайты - агрегатьры которые монтаж делают.
Вот 1 нашел pcbshopper

zxczxcs
Saire:

К f1 без танцев радиолинк не подключить блин)

Из-за инвертора? При необходимости решается одним SOT-23 корпусом, но есть и более мелкие.

ARXITEKTOR:

Вот 1 нашел pcbshopper

Итого, только монтаж платы полетника обойдется порядка $15 за одну штуку при заказе 30 шт. Совсем смысла нет.

На данный момент, моя новая плата пошла в производство. Пока изредко ковыряю прошивку на старой плате с подпаянным трансивером на проводах. Для приемника надо DMA прикрутить, чтобы снизить нагрузку на процессор, хотя и так не большая. Плата должна работать с 2S аккумулятором, поэтому она ляжет в основу мелкого БК квадрика, dshot уже посмотрел логическим анализатором - работает нормально.

ARXITEKTOR

обойдется порядка $15 за одну

Ух. И это без самих микросхем. Плюс производство платы.
Значит надо как-то через бангуде / Али пробовать.
Плата с железом во сколько примерно встанет?
Как я понял ты заказал только саму плату.
Паять чипы будешь сам? Какой сейчас проц?
